ASUS Maximus IV Extreme Z — самый максимум

Раздел: Обзоры, Тесты плат ASUS
Источник: 3DNews | Автор: Кирилл Жижин


Современные мат. платы рекомендует



С момента выхода в свет процессоров Intel Sandy Bridge прошло без малого десять месяцев, за это время производители материнских плат успели выпустить огромное количество продуктов различных форм-факторов и сегментов рынка.

В частности, компания пополнила копилку материнских плат серии ROG для энтузиастов двумя продуктами: Maximus IV Extreme и Maximus IV Gene-Z. Обе платы обладают прекрасными разгонными возможностями, широким функционалом, а также превосходным качеством исполнения, однако лишь малышка Gene-Z имеет на борту новую системную логику Intel Z68, позволяющую одновременно использовать все преимущества платформ на базе P67 и H67. И вот на свет вышла полноразмерная материнская плата для энтузиастов, Maximus IV Extreme-Z, литера Z в названии которой как раз и указывает на использование системной логики Intel Z68. Насколько материнская плата близка к своей предшественнице Maximus IV Extreme, мы расскажем в этом обзоре.

Технические характеристики

Maximus IV Extreme Z
Поддержка CPU Вся линейка процессоров для Socket LGA 1155
Набор микросхем Intel Z68
Тип системной шины Ring Interconnect + DMI
Оперативная память 4 x слота, поддержка 1- и 2-канальных конфигураций, поддержка DDR3 1333/1600/1866 (разгон) /2200 (разгон),
поддержка XMP-профилей, максимальный поддерживаемый объём — 32 Гбайт
Слоты расширения 4 x PCI-e x16 (3 слота x16, один x8)
1 x PCI-e x4
1 x PCI-e x1
Поддержка Multi GPU Поддержка технологий NVIDIA 3-Way SLI, ATI CrossFireX, а также технологии LucidLogix Virtu
Дисковая подсистема Посредством чипсета Intel Z68:
2 x SATA 6 Гбит/с (красного цвета)
4 x SATA 3 Гбит/с (серого цвета)
С возможностью организации RAID 0,1,5,10
Поддержка технологии Intel Smart Response.
Посредством контроллера Marvell 88SE9182:
2 x SATA 6 Гбит/с (красного цвета)
Посредством контроллера JMicron JMB 362:
2 x eSATA 3 Гбит/с (на задней панели)
Сеть 2 x Intel Gigabit LAN
Аудиовозможности Звуковой контроллер Realtek ALC889 с возможностью организации восьмиканальной конфигурации
Порты расширения 10 x USB 3.0 (8 на панели выводов, 2 внутренних, реализованы силами контроллеров NEC и USB 3.0 концентраторов от VIA),
9 x портов USB 2.0 (8 внутренних, 1 на панели выводов для ROG Connect)
Форм-фактор, мм
Extended ATX (305×269)

Упаковка и комплектация

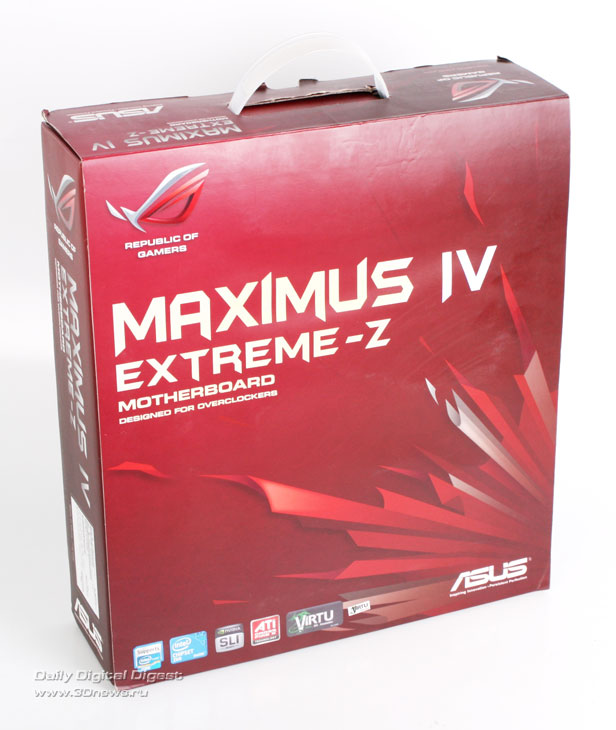

Упакована материнская плата Maximus IV Extreme-Z в традиционную для плат серии ROG коробку книжного типа, выполненную в бордовых тонах. Лицевая сторона упаковки содержит информационные иконки, среди которых появился значок Virtu, означающий поддержку продуктом одноимённого программного пакета.

Обратная сторона по-прежнему предоставляет нам информацию о технических параметрах материнской платы.

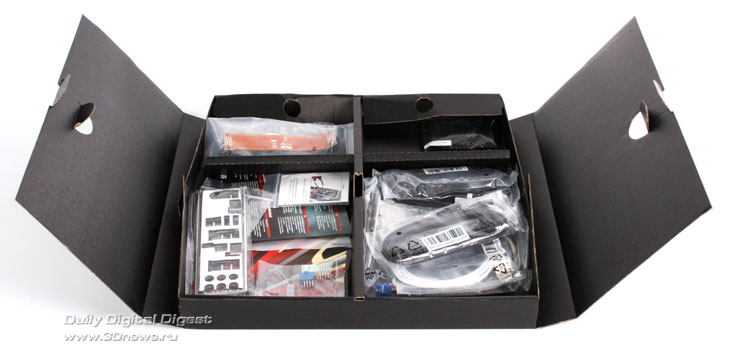

Как и прежде, откинутая крышка коробки позволяет через прозрачное пластиковое окошко лицезреть саму материнскую плату, упакованную в отдельный от комплектации отсек.

Сам же отсек аксессуаров переполнен комплектующими.

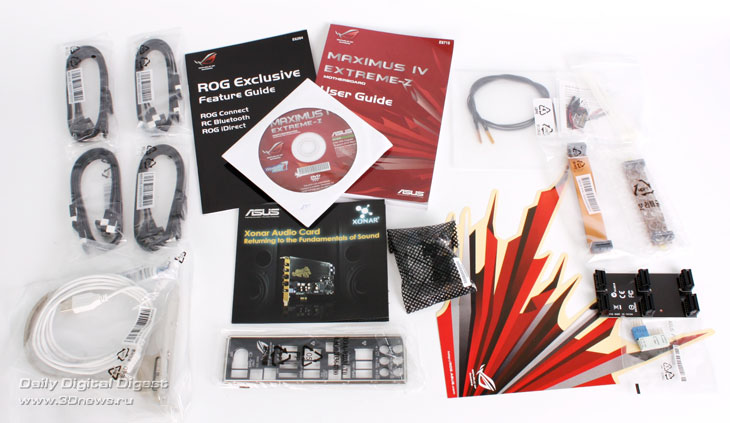

В комплект поставки входит:

  • Подробная инструкция пользователя;
  • Инструкция по пользованию эксклюзивными функциями серии ROG;
  • DVD-диск с драйверами и программным обеспечением;
  • Восемь шлейфов для подключения SATA-устройств;
  • Заглушка на заднюю панель, покрытая изолирующим материалом;
  • Мостики для NVIDIA SLI и 3-Way SLI, а также ATI CrossFireX;
  • Планка с двумя разъёмами USB 3.0 на заднюю панель корпуса;
  • Кабель USB 2.0 для ROG Connect;
  • Модуль RC BlueTooth, подключаемый к специальному разъёму;
  • Набор для энтузиастов, включающий в себя две термопары и два переходника для подключения пробников мультиметра;
  • Набор стяжек для проводов;
  • Наклейка на корпус с символикой серии ROG, а также рекламный «буклетик», призывающий к приобретению звукового адаптера Xonar.

Внешний вид и системная логика

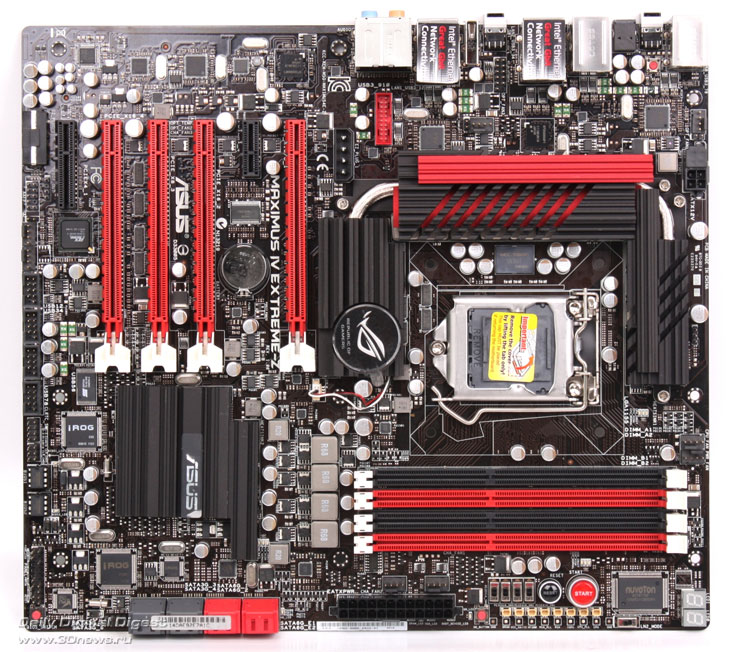

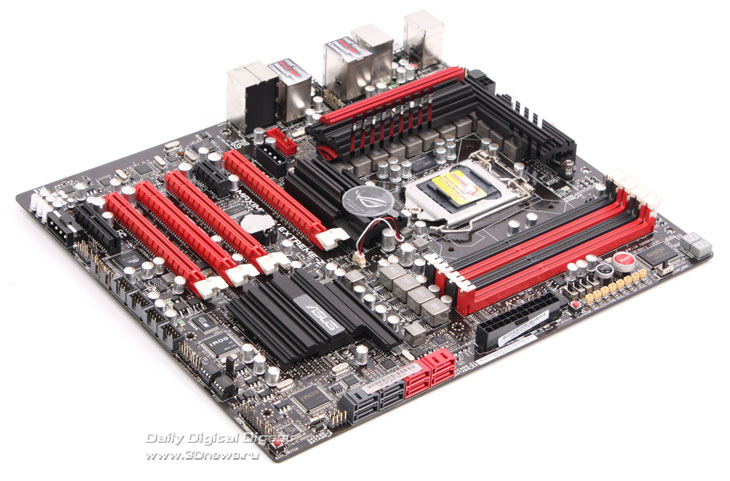

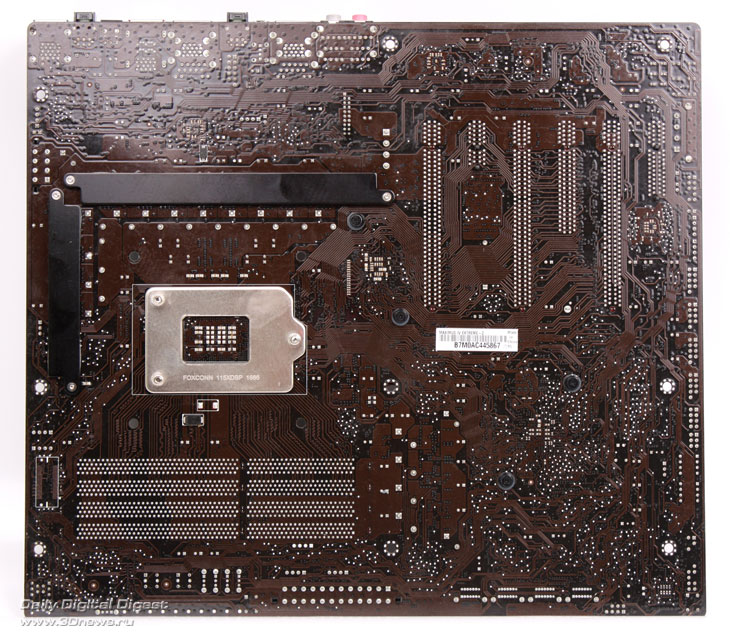

Переходя к описанию самой материнской платы, первым делом обратим внимание на её внешний вид. Плата собрана на черном текстолите под глянцевым лаком, на котором расставлены чёрно-красные элементы компоновки и твердотельные конденсаторы с металлическим отблеском. Словом, плата оформлена в строгом соответствии с канонами серии ROG. Более того, по дизайну и компоновке она практически полностью повторяет Maximus IV Extreme. И это не случайно, ведь по сути наша подопытная и есть ремейк представленной в начале текущего года материнской платы Maximus IV Extreme, с одним существенным изменением — место чипсета Intel P67 занял PCH Intel Z68.

Описание системной логики Intel Z68 мы уже проводили в одной из наших статей, посвящённой материнской плате Gigabyte GA-Z68X-UD5-B3, однако ещё раз остановимся на основных моментах.

Чипсет Intel Z68 относится к тому же семейству Cougar Point, что и наборы микросхем P67 и H67, поэтому каких-либо архитектурных различий просто нет. По-прежнему отсутствует «нативная» поддержка портов USB 3.0, которая появится лишь в системной логике под грядущий процессорный разъём LGA 2011. Не изменилось и количество линий PCI-e (восемь), которые реализуются чипсетом в дополнение к шестнадцати линиям PCI-e, обеспеченным системным агентом процессоров Sandy Bridge.

Однако не всё так «безрадостно», конечно же, присутствуют и нововведения.

Чипсет Z68 исправляет «ошибку» маркетингового разделения чипов H67 и P67 (первый из которых позволял использовать встроенное в процессор видеоядро, а второй — изменять множители процессоров серии «K» для достижения разгона), теперь все преимущества этих чипов доступны с одной системной логикой.

Также новая системная логика позволяет реализовать две программные технологии. Одна из них носит название Virtu, разработкой оной занималась небезызвестная своими «графическими экспериментами» компания Lucidlogic. Технология позволяет задействовать встроенное в процессоры Sandy Bridge графическое ядро при одновременном использовании дискретной видеокарты, что в свою очередь делает возможным использование технологии Intel Quick Sync (аппаратное кодирование и декодирование видеопотока), которая так «бездарно простаивала» с набором микросхем P67.

Вторая технология, которая носит название Intel Smart Response, представляет собой особый режим работы RAID-контроллера, позволяющий собрать массив одновременно из HDD- и SSD-накопителей. SDD-диск в данном случае служит высокоскоростным энергонезависимым кешем большого объёма, при этом ёмкость массива соответствует ёмкости HDD-накопителя. По сути — некое подобие гибридного диска от Seagate. Как видно из тестирования, которое мы проводили в статье, посвящённой всё той же материнской плате Gigabyte GA-Z68X-UD5-B3, такой подход не всегда дает желаемый результат, выигрыш в производительности чаще всего наблюдается в часто повторяющихся операциях с магнитным диском, что, впрочем, вполне закономерно.

Если технологией Intel Smart Response на материнской плате Maximus IV Extreme-Z можно воспользоваться в полной мере, для этого необходимо всего лишь установить драйвер Intel Rapid Storage Technology 10.5, то «по полной» применить Virtu на этой плате не удастся. Это связано с отсутствием на материнской плате какого-либо видеовыхода. И сделано это именно из соображений экономии, поскольку разработка нового дизайна — не очень выгодное занятие, притом что в линейке уже существует вполне удачно «разведенная» материнская плата Maximus IV Extreme.

Однако использовать технологию всё же возможно, в режиме d-Mode. Монитор подключается к дискретной видеокарте, она берёт на себя все функции 3D-рендеринга, при этом технология Intel Quick Sync остаётся доступной для использования в процессах кодирования и декодирования видео, но только в тех программах, где существует соответствующая поддержка.

Возможности расширения

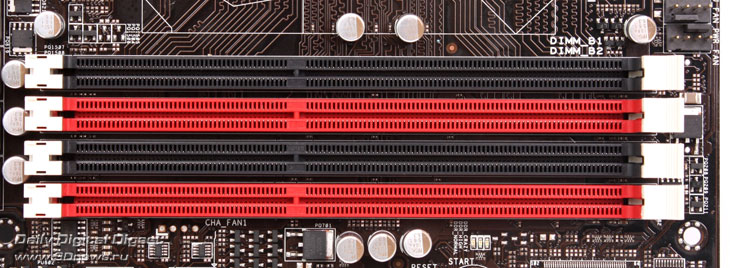

Теперь рассмотрим компоновку и возможности расширения материнской платы.

Высокая производительность процессоров Intel Sandy Bridge позволяет ощутить преимущества от использования систем из нескольких современных видеокарт. В то же время малое количество линий PCI-e, которое может предоставить системный агент процессора (16 линий), изрядно ограничивает возможность использования таких тандемов, поэтому вся «головная боль» ложится на плечи производителей материнских плат, от реализации разводки линий PCI-e которых во многом зависит производительность графической подсистемы.

На материнской плате Maximus IV Extreme-Z присутствует четыре слота формата PCI-e x16, но только первый, второй и четвёртый сверху слоты подключены к шестнадцати линиям. Причём особенность подключения полностью позаимствована от прародительницы Maximus IV Extreme.

На приведённой блок-схеме показано распределение всех линий PCI-e. Видно, что при использовании одной видеокарты наиболее целесообразно подключать её к первому слоту PCI-e x16, поскольку в таком случае будут задействованы все шестнадцать линий системного агента. Использование же связки из двух видеокарт лучше всего осуществлять с помощью первого и третьего слотов PCI-e, при таком подключении каждая видеокарта получит по восемь линий PCI-e, при этом полностью исключаются задержки, вызванные работой моста NVIDIA NF200.

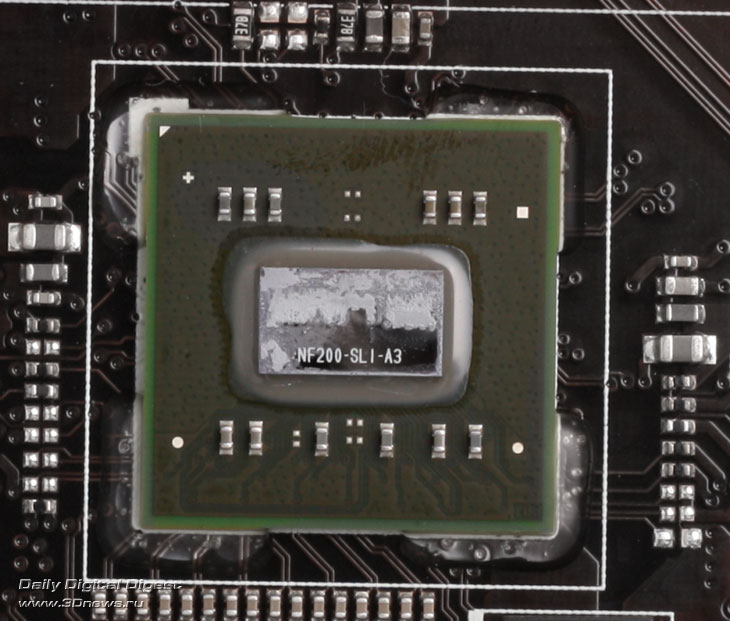

Мост NVIDIA NF200, обеспечивающий дополнительные 32 линии PCI-e

Использование трёх видеокарт возможно лишь в случае их установки в первый, второй и четвёртый слоты PCI-e x16, при этом видеокарты во втором и четвёртом слотах получат по 16 линий от моста NF200. Однако не будем забывать, что этот мост подключен к системному агенту всего лишь восемью линиями, поэтому на деле при таком подключении получится формула 8x/4x/4x.

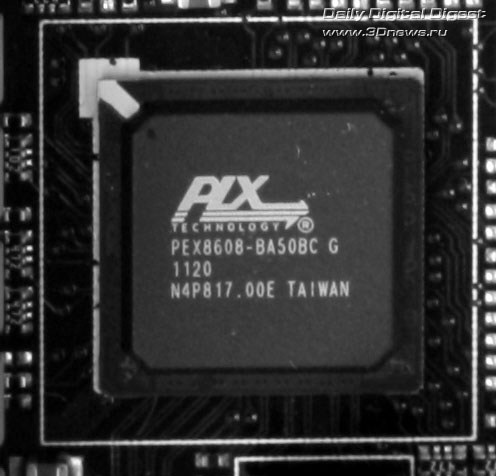

Мост PLX PEX8608, реализующий дополнительные восемь линий PCI-e

Не только графическая подсистема «страдает» от нехватки линий PCI-e, большое количество периферийных устройств и дополнительных контроллеров, без которых сегодня уже нельзя представить Hi-End материнскую плату, также нуждаются в связи с системным агентом. Для этого компания задействовала ещё один концентратор линий PCI-e, изображённый на блок-схеме, — мост PLX PEX8608. Будучи подключенным к четырём линиям PCI-e, отведённым от чипсета Z68, мост предоставляет дополнительные восемь линий. Четыре из них расходуются на слот PCI-e x4, ещё одна линия подключена к слоту PCI-e x1. Также к мосту подключен контроллер Marvell 88SE9128, обеспечивающий работу двух портов SATA 3 (6 Гбит/с) и контроллер портов eSATA (3 Гбит/с), расположенных на задней панели, JMicron JMB363, каждый из них «расходует» по одной линии PCI-e.

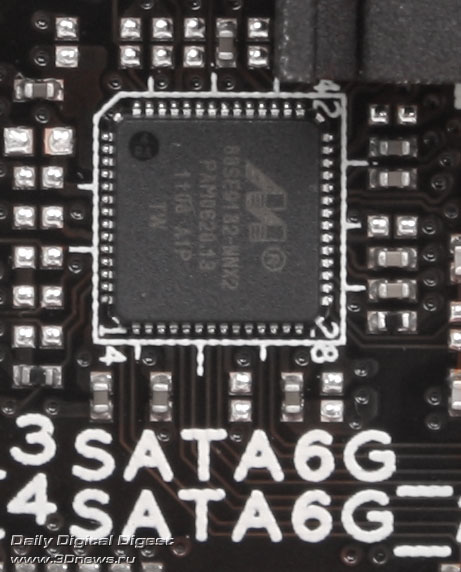

Контроллер Marvell 88SE9128, обеспечивающий функционирование портов SATA 2 (3 Гбит/с)

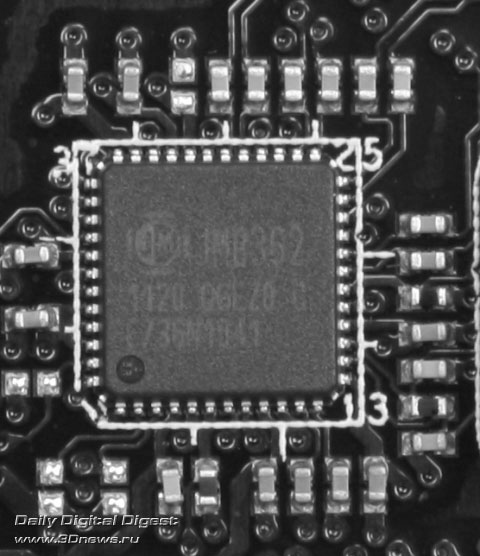

Контроллер JMicron JMB362, заведующий работой портов eSATA (3 Гбит/с)

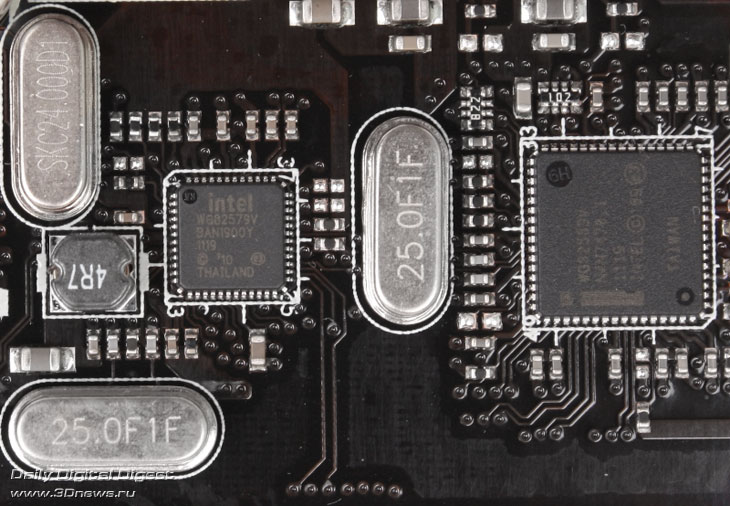

Два гигабитных сетевых контроллера Intel WG82579V и Intel WG82583V

Оставшиеся четыре линии чипсета Z68 используются для нужд пары контроллеров USB 3.0 и двух интегрированных сетевых адаптеров.

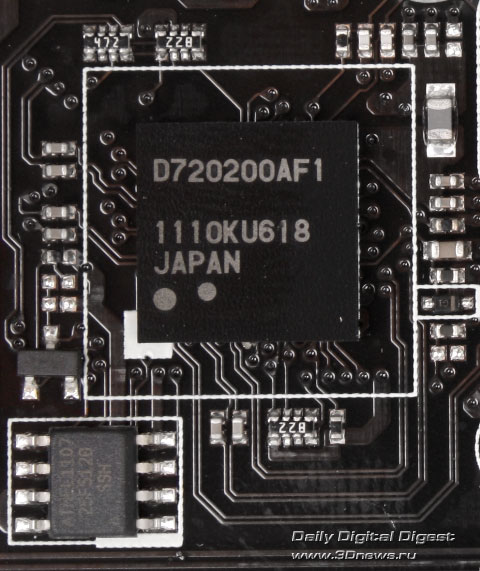

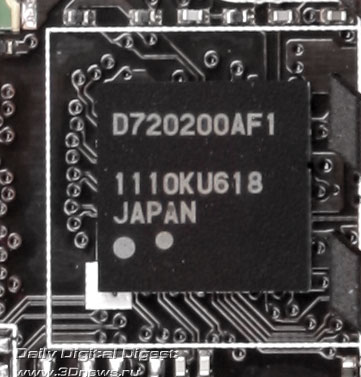

Два контроллера NEC D720200AF1 заведуют поддержкой портов USB 3.0

Поскольку каждый контроллер NEC обеспечивает два порта USB 3.0 и подключается к одной линии PCI-e, то для реализации десяти портов USB 3.0, а их на материнской плате именно десять (восемь на задней панели и два внутренних), потребовалось бы как минимум пять контроллеров и пять линий PCI-e, чего в наличии на плате нет.

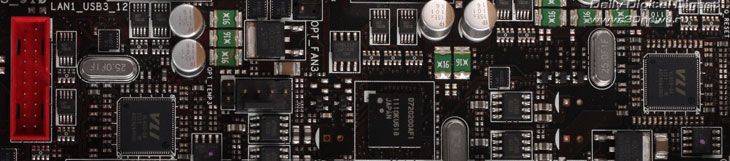

Выходом послужило применение двух концентраторов USB 3.0 от компании VIA VLI VL810. Каждый из них отвечает за свой квартет портов USB 3.0 на задней панели, а подключены они к одному из контроллеров NEC D720200AF1, второй же контроллер NEC напрямую обеспечивает нам два порта USB 3.0, распаянных на материнской плате в виде коннекторов для вывода на внешнюю панель.

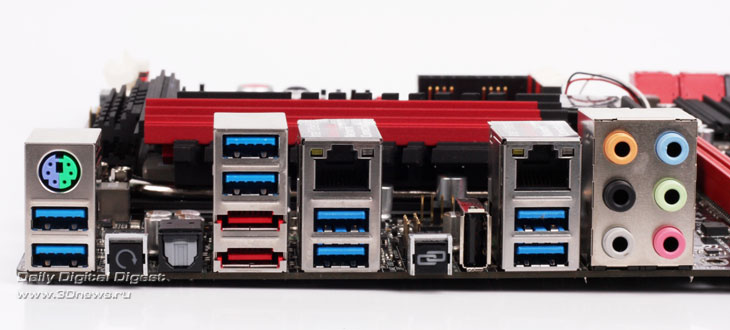

На задней панели выводов расположились: универсальный порт PS/2, восемь портов USB 3.0, порт USB 2.0, совместимый с ROG Connect, два разъёма eSATA (3 Гбит/с), два порта RJ-45, шесть аналоговых и один оптический цифровой аудиоразъём, а также кнопки для сброса настроек BIOS и активации ROG Connect.

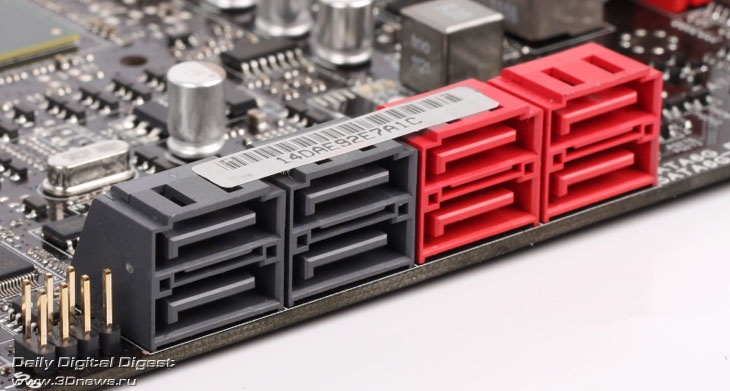

Дисковая подсистема, помимо двух портов eSATA на задней панели, включает в себя восемь внутренних портов SATA. Четыре из них (серого цвета) — стандарта SATA 2 (3 Гбит/с) и два красных порта стандарта SATA 3 (6 Гбит/с) обеспечены системной логикой Intel Z68. А два крайних порта красного цвета, стандарта SATA 3 (6 Гбит/с), функционируют посредством стороннего контроллера Marvell 88SE9128.

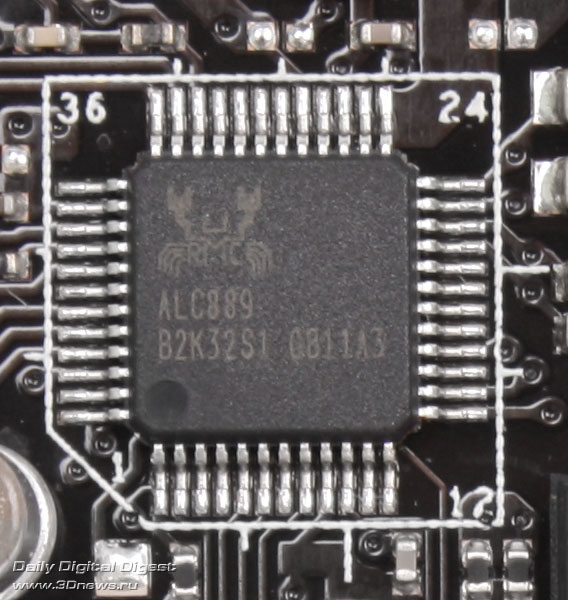

Звуком заведует восьмиканальный кодек ALC889 от компании Realtek.

Материнская плата Maximus IV Extreme-Z, как и все другие материнские платы под процессоры Intel Sandy Bridge, поддерживает только одно- и двухканальные конфигурации оперативной памяти, новый чипсет и здесь не принёс (и не мог принести) никаких изменений. Наша материнская плата наделена четырьмя слотами для установки модулей DDR3 с частотами 1333, 1600, 1866 МГц (разгон) и 2200 МГц (разгон). Максимальный поддерживаемый объём памяти составляет 32 Гбайт (четырьмя планками по 8 Гбайт). Для активации двухканального режима необходимо устанавливать пары модулей памяти в одинаковые по цвету слоты.

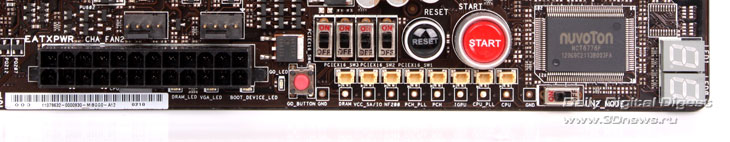

Не изменились также компоновка и местоположение так называемой «панели управления и мониторинга». Снизу от слотов оперативной памяти, в не очень удобном для доступа месте, расположены тумблеры, позволяющие отключать каждый из четырёх слотов PCI-e x16, кнопка «Go Button» для быстрого применения настроек BIOS, точки замера напряжений основных узлов системы, а также триада незаменимых помощников для энтузиастов: кнопки старта, перезагрузки и индикатор POST-кодов. Не забыт и переключатель «LN2 Mode», позволяющий обойти так называемый «Cold Bug», который может проявится при использовании криогенного охлаждения. Расположен переключатель возле мультиконтроллера NUVOTON NCT6776F, отвечающего в том числе и за мониторинг параметров работы системы.

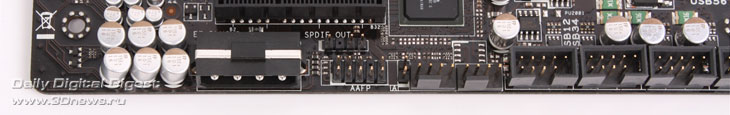

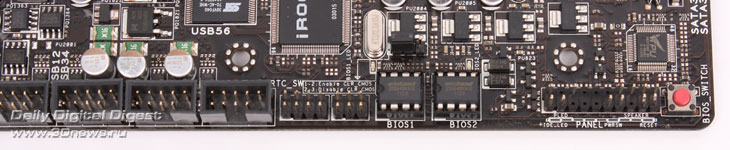

Снизу, под слотами PCI-e, традиционно располагаются дополнительные разъёмы. Здесь наличествует один из двух разъёмов (Molex) дополнительного питания устройств, подключённых к слотам PCI-e x16 (второй разъём располагается вблизи первого слота PCI-e x16). Подпитку рекомендуется использовать при построении системы из нескольких мощных видеокарт. Рядом располагаются звуковые коннекторы для вывода аналогового сигнала на внешнюю панель; разъёмы для подключения двух четырёхконтактных вентиляторов, один из которых можно использовать в связке с термопарой, для которой также предусмотрен двухконтактный разъём; четыре разъёма для вывода до восьми портов стандарта USB 2.0. Здесь также располагаются две микросхемы BIOS, подключенные к плате через «кроватки», и кнопка быстрого переключения между ними.

Система питания и система охлаждения

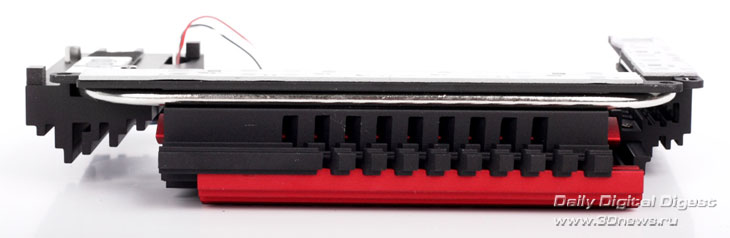

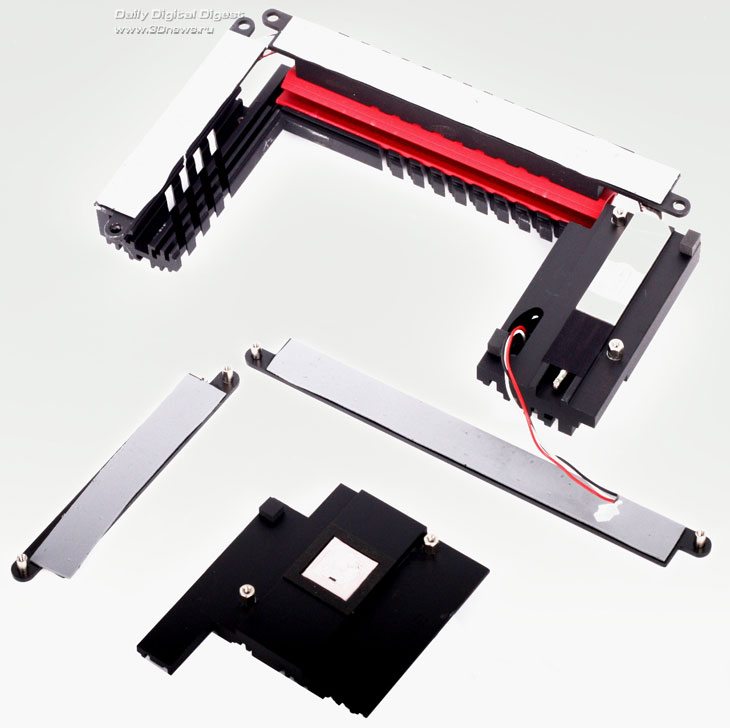

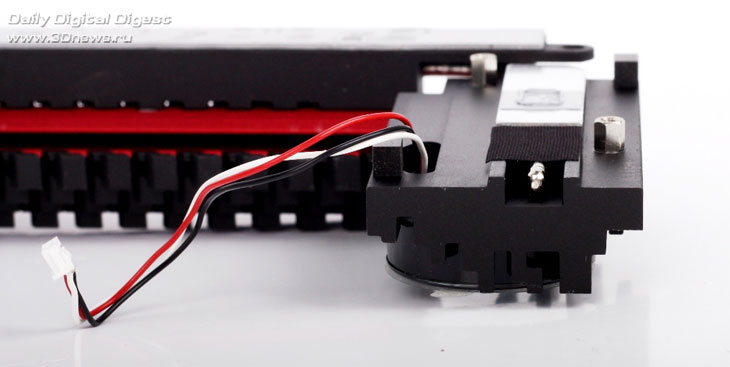

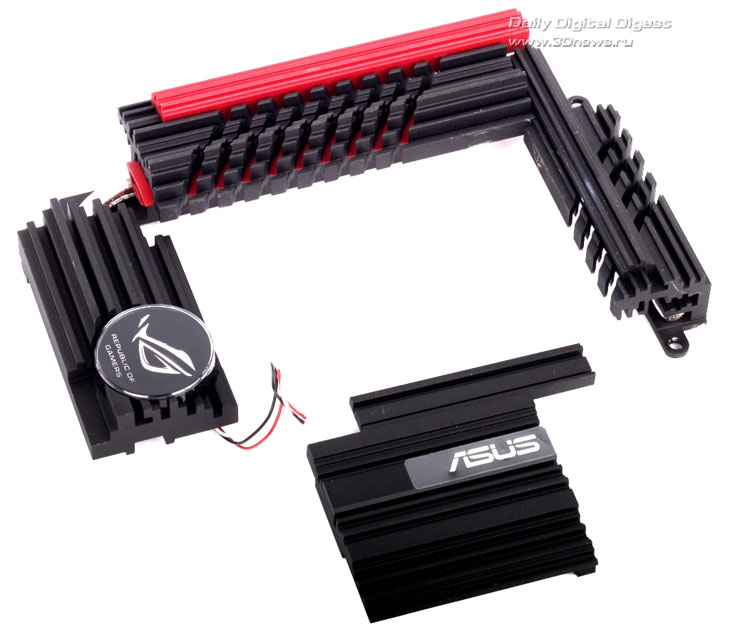

Конструкция системы охлаждения в точности повторяет оную от материнской платы Maximus IV Extreme. Охлаждение укомплектовано четырьмя радиаторами, три из которых соединены П-образной тепловой трубкой. Они служат для охлаждения элементов, расположенных вблизи центрального процессора, таких как MOSFETы системы питания процессора, а также концентратора линий PCI-e — чипа NVIDIA NF200. Четвёртый радиатор обособлен от остальных, предназначен для отвода тепла от микросхемы Intel Z68. Дизайн также остался прежним, чёрные радиаторы, имеющие матовую окраску, обладают множеством протяжённых граней, композиция разбавлена красными элементами, а эмблема серии Republic Of Gamers все так же светится во время работы красным цветом.

Все радиаторы в местах контакта с элементами материнской платы обязательно порядке имеют теплопроводящий эластичный термоинтерфейс.

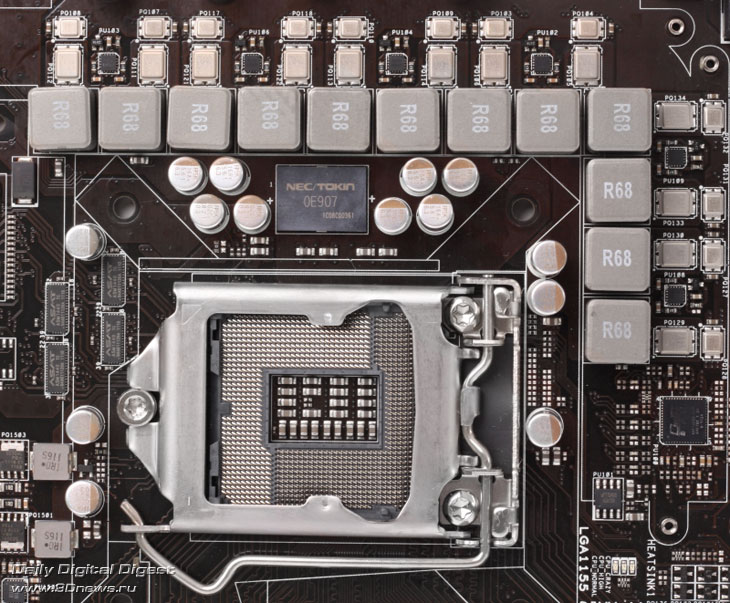

Обвязка процессорного сокета на Maximus IV Extreme-Z

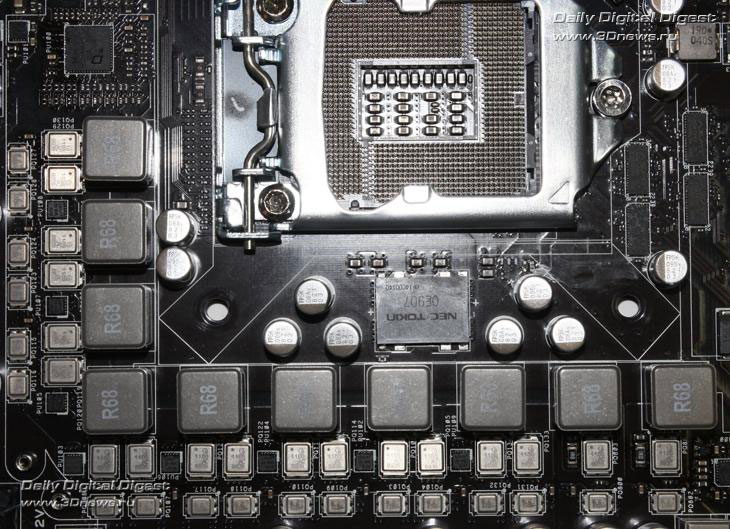

Обвязка процессорного сокета на Maximus IV Extreme

Система питания процессора на материнской плате Maximus IV Extreme-Z — одно из немногих мест, претерпевших вполне заметные изменения. Однако изменения скорее количественные, нежели качественные. К восьми фазам стабилизации напряжения питания процессорных ядер и двум фазам питания системного агента добавились две фазы стабилизации напряжения на интегрированном в процессор видеоядре. Немного изменилась и схемотехника управления фазами.

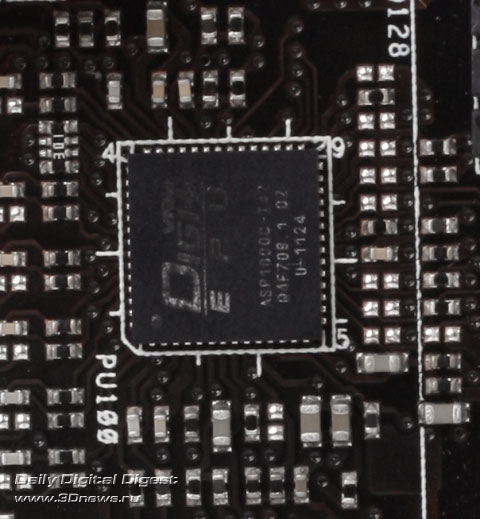

Контролируется и управляется система питания при помощи технологии Dual Intelligent Processors. Она включает в себя восьмифазный контроллер питания DIGI+ EPU ASP1000C (он же CHiL CHL8318), управляющий работой аналогово-цифровой ШИМ-регуляции напряжения питания через шесть удвоителей фаз ASP0А13 с двумя встроенными драйверами (что в сумме даёт как раз необходимые двенадцать фаз), а также микросхему TPU KB37200, отвечающую главным образом за возможность автоматического разгона при помощи программы TurboV EVO.

Что касается элементной базы систем питания, да и всех элементов в целом, то тут никаких явных удешевлений по сравнению с Maximus IV Extreme. На плате применены высококачественные ферритовые катушки индуктивности, облаченные в корпуса, металл-оксидные транзисторы с металлизированными корпусами, а также плёночный конденсатор с высокой скоростью зарядки/разрядки NEC-TOKIN 0E907, ёмкостью 900 мкФ.

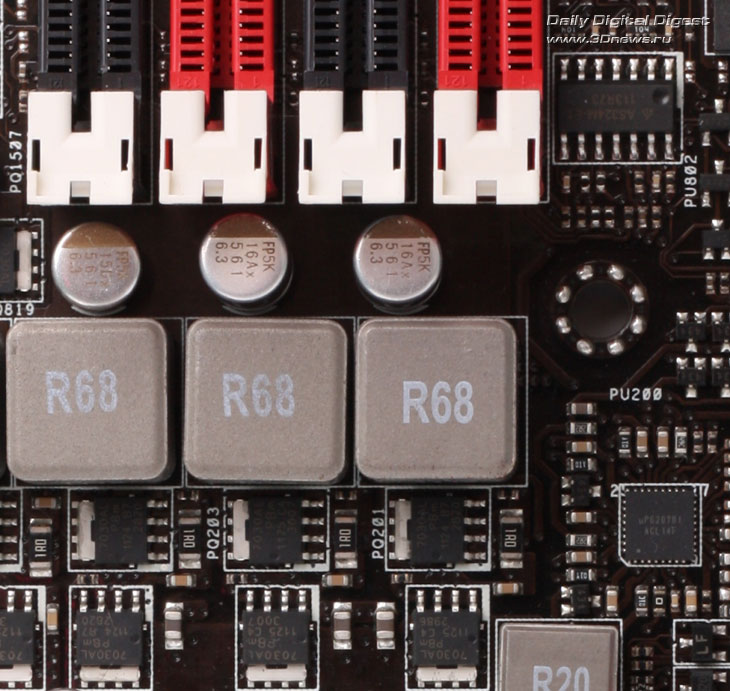

Стабилизацией напряжения на модулях оперативной памяти заведует трёхфазный контроллер питания uP6207.

Питание мостов PLX, NF200, а также PCH и PCH PLL — однофазное.

BIOS

Рассмотрим основные особенности BIOS.

Применение графической оболочки в качестве интерфейса BIOS на данный момент является почти повсеместным явлением, поэтому каждый новый продукт, тем более от такого гиганта, как , по определению имеет и, скорее всего, будет иметь в будущем такого рода оболочку. EFI Shell, а именно такое обозначение имеет оболочка от , может быть оформлена в различных цветовых гаммах — цвета зависят от серии материнских плат. В нашем случае на материнской плате Maximus IV Extreme-Z мы наблюдаем оболочку, выполненную в неизменных чёрно-бордовых тонах, подчёркивающих непосредственное отношение платы к серии Republic Of Gamers.

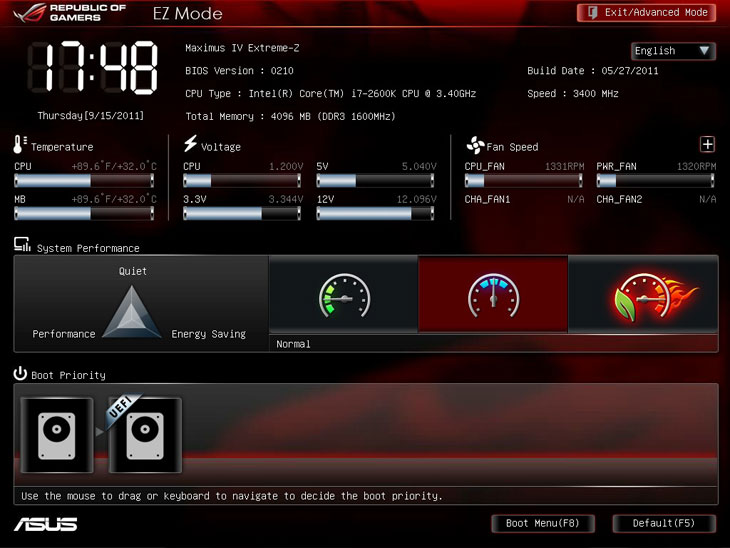

Компоновка оболочки BIOS располагает двумя режимами работы. Первый из них, упрощённый режим, носит название EZ Mode, он позволяет быстро изменять загрузочное устройство, производительность системы, а также оперативно получать основную информацию о работе системы, такую как реальная частота процессора, значения температур основных узлов, напряжение по основным линиям, скорости вращения вентиляторов, подключенных к материнской плате.

Второй режим работы оболочки EFI Shell — Advanced Mode, он включает в себя весь спектр настроек и выводимой информации, присущей Hi-End материнской плате. Именно этот режим работы графической оболочки запускается по умолчанию при заходе в BIOS.

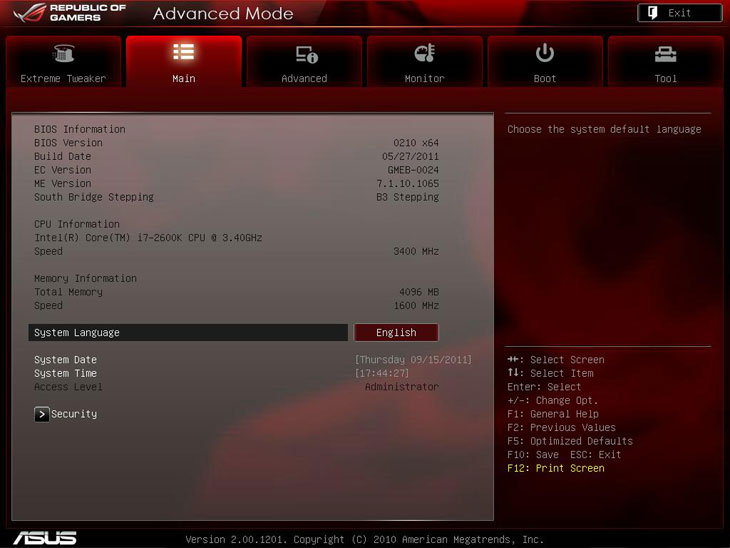

Рассмотрим Advanced Mode подробнее. Структура вкладок, а также настраиваемые параметры в большой степени совпадают с оными на других Hi-end платах , которые мы не раз обозревали, поэтому остановимся только на основных, наиболее интересных разделах и пунктах.

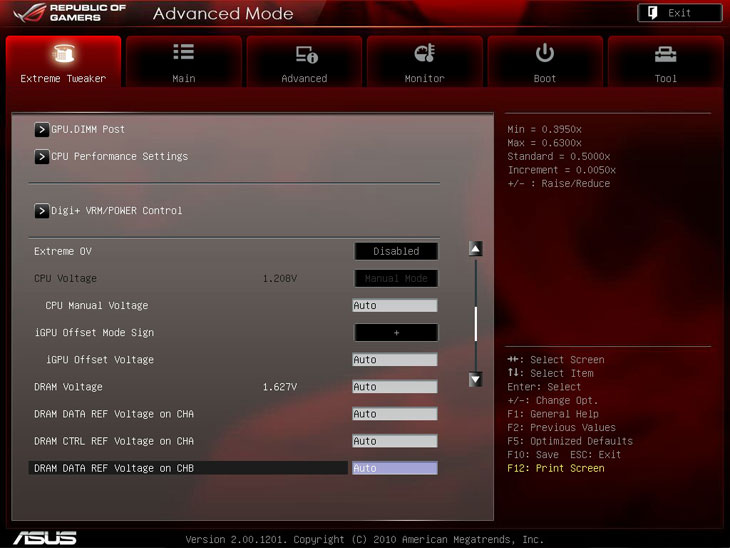

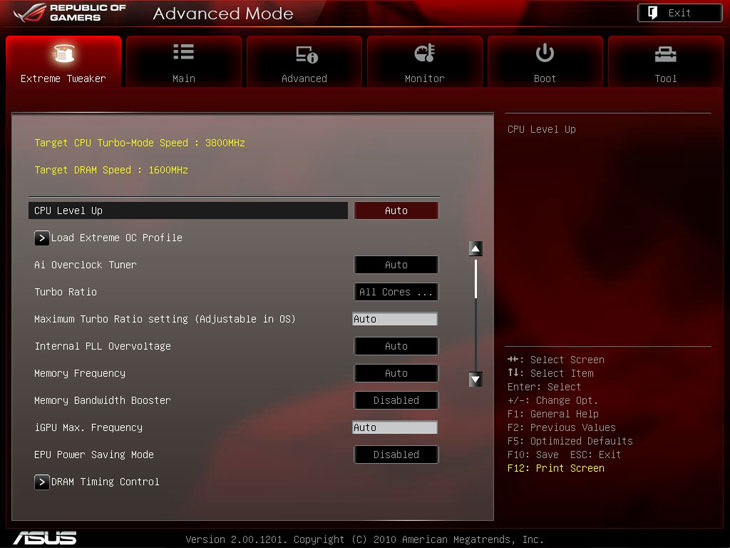

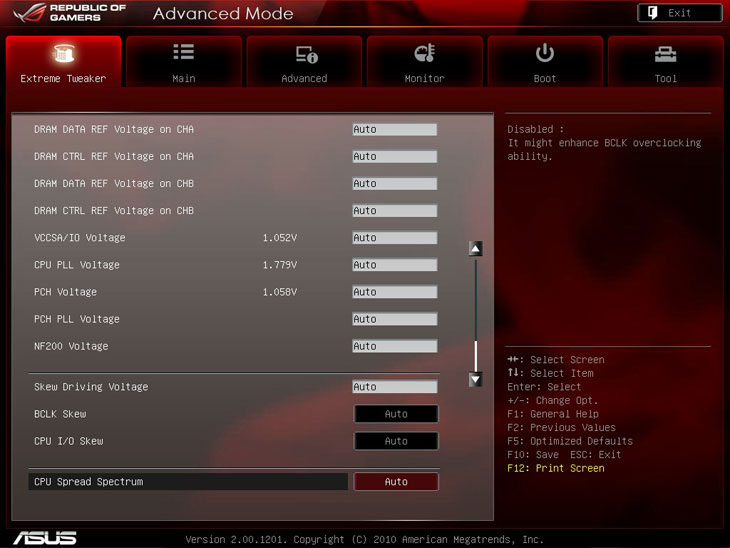

Первый раздел, Extreme Tweaker, является наиболее интересным для энтузиастов. Здесь присутствует возможность изменять напряжение питания всех основных элементов системы, задавать максимальный множитель процессора в режиме Turbo Boost, а также максимальную частоту встроенного видеоядра, изменять частоту работы оперативной памяти, активировать технологии, ускоряющие работу системы и уменьшающие энергопотребление.

Присутствуют и хорошо известные подразделы:

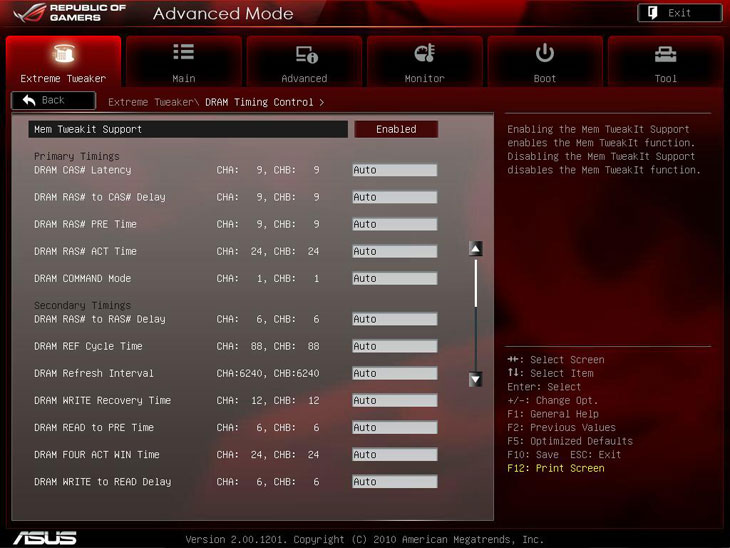

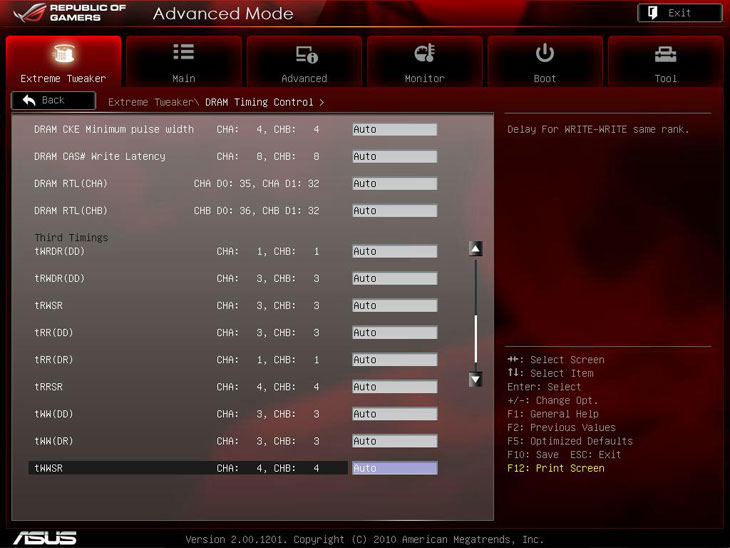

DRAM timing control позволяет задавать значение основных и второстепенных задержек памяти.

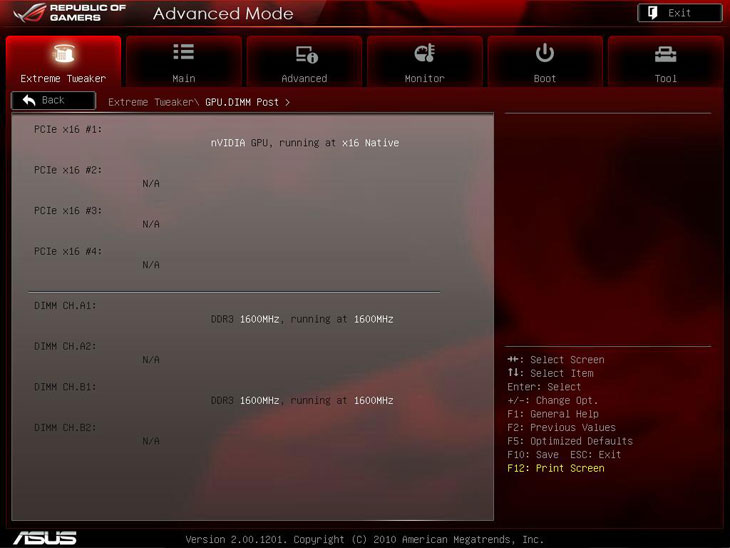

GPU.DIMM Post полностью информационный подраздел, здесь отображаются установленные в слоты PCI-e дискретные видеоадаптеры с указанием как количества задействованных линий, так и «источника» линий PCI-e. Также здесь наглядно отображены установленные в систему модули оперативной памяти с их номинальной и фактической частотами работы.

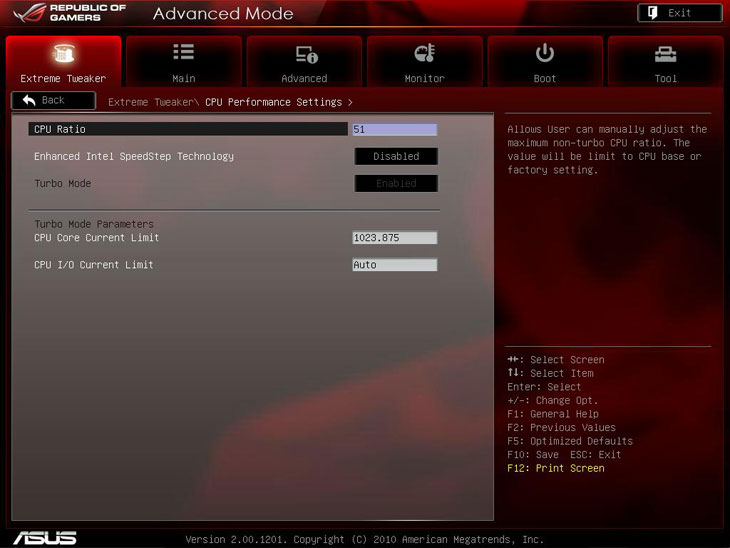

CPU Performance Settings — раздел, позволяющий изменять множитель процессоров серии «К», активировать технологии Intel Speed Step, а также отодвигать рамки ограничения питания процессора по току в режиме Turbo Boost.

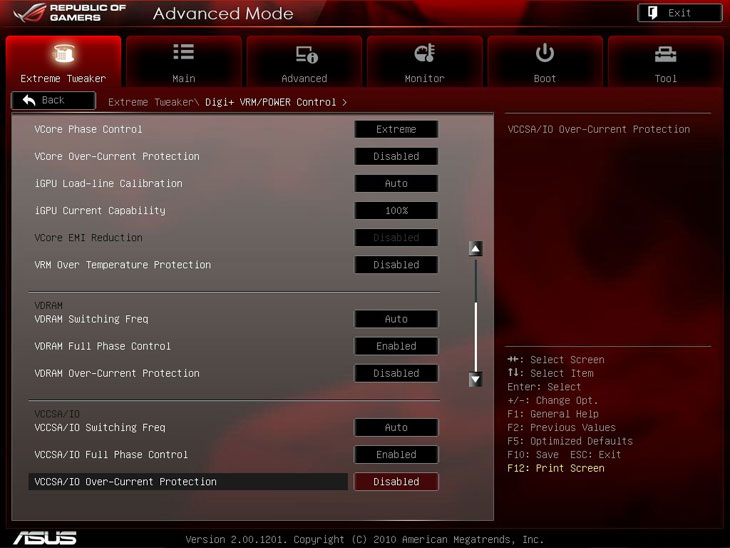

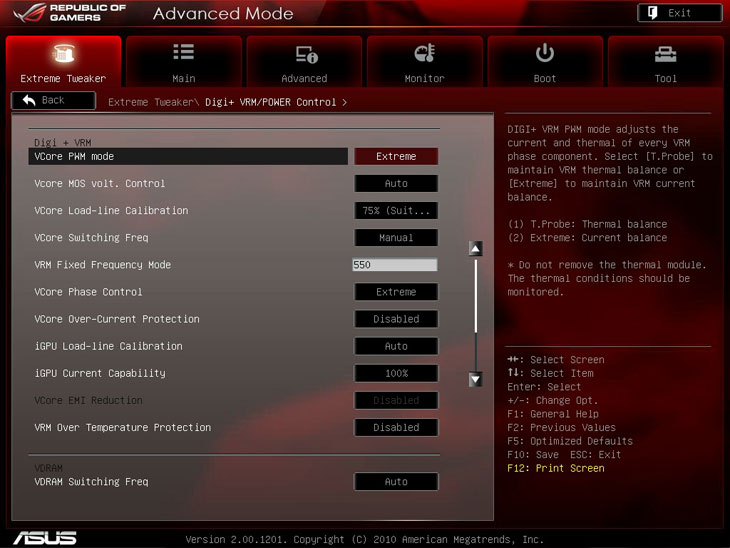

Digi+ VRM/POWER Control — подраздел, посвящённый управлению аналогово-цифровой системой питания, который позволяет задавать частоту ШИМ-регулятора, калибровку нагрузки для управления напряжением на процессоре в различных режимах работы, количество активных фаз питания, а также устанавливать защиту от избыточного тока для основных узлов системы.

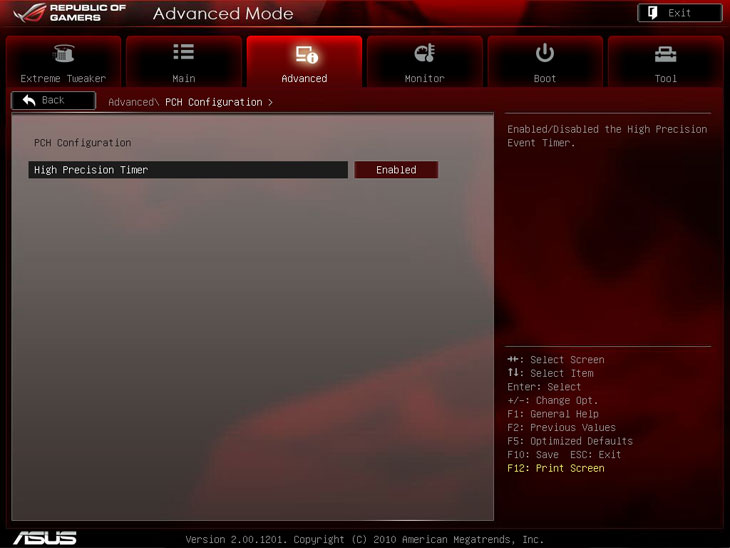

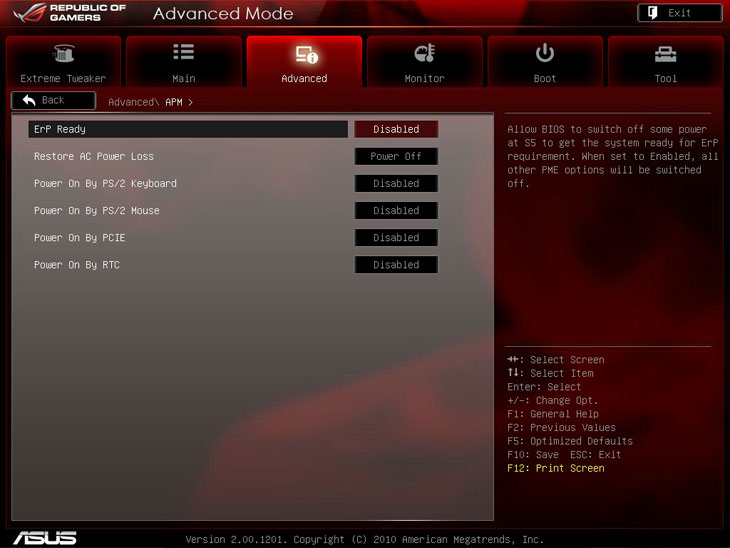

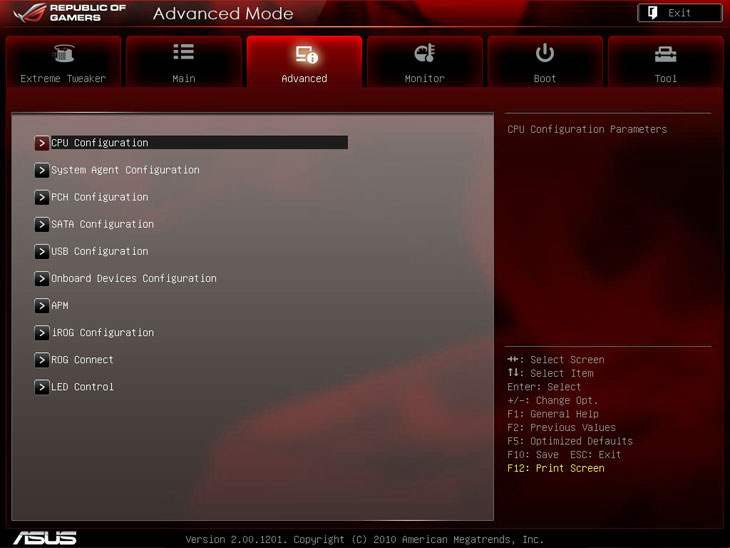

Следующий наиболее значимый раздел — Advanced. Помимо пунктов, существующих в соответствующем разделе материнской платы Maximus IV Extreme, которые отвечают за настройку основных функций системы, появился подраздел System Agent Configuration.

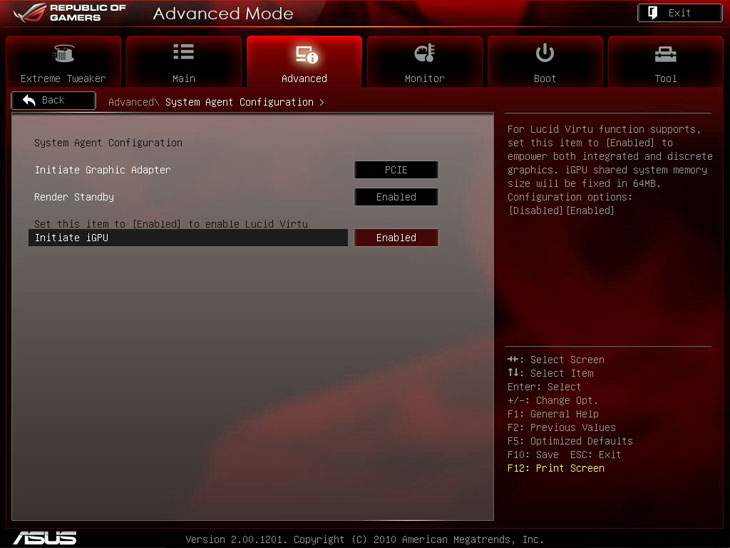

Его сновным назначением является активация интегрированного видеоядра.

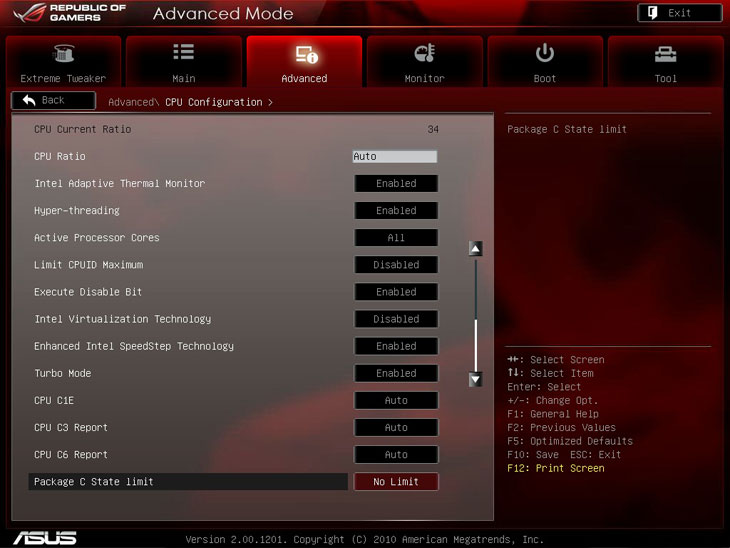

CPU Configuration позволяет управлять работой технологий и функциями энергосбережения процессора. А также изменять множитель для процессоров, если он разблокирован (что верно для серии «К»).

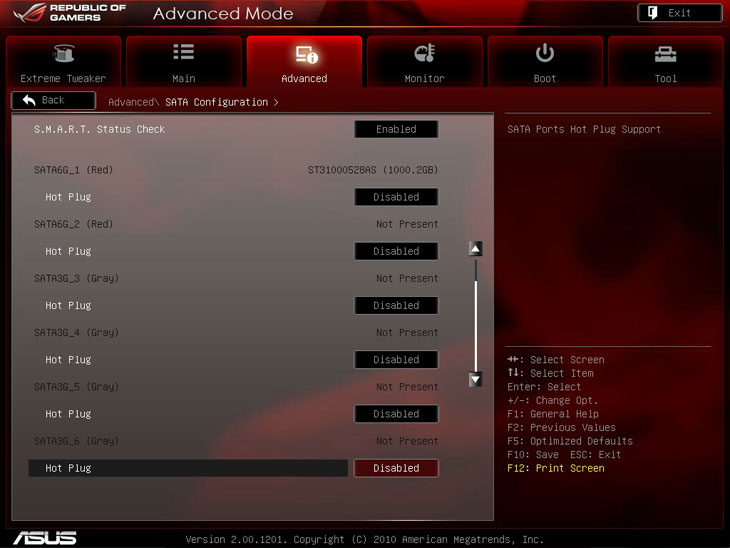

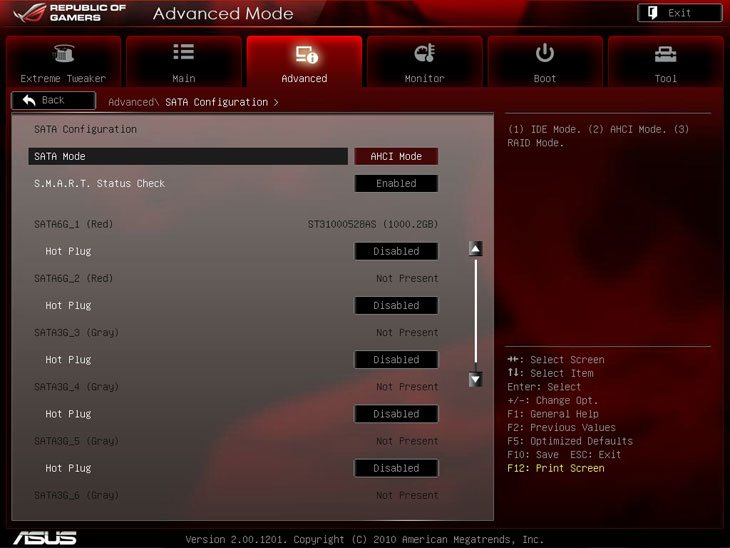

SATA Configuration, помимо задания режима работы SATA-контроллера, позволяет для каждого из подключенных SATA-устройств активировать возможность «горячего» подключения, однако только для тех портов, которые реализованы посредством системной логики Intel Z68.

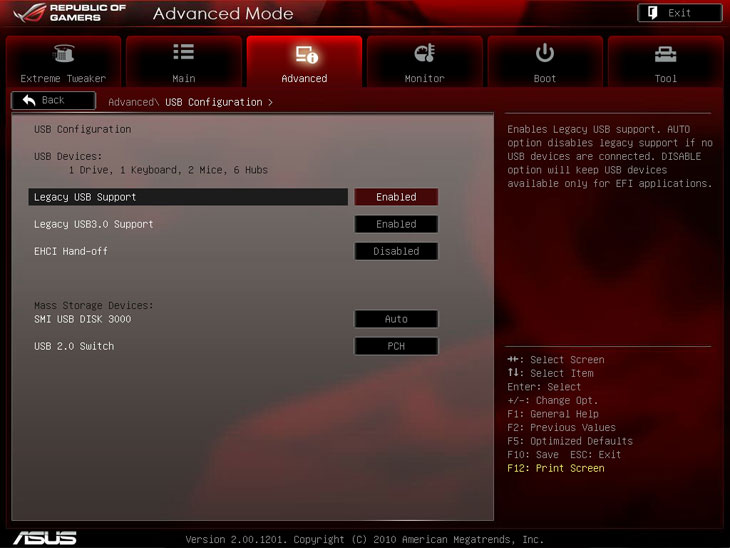

В подразделе USB Configuration настраивается работа контроллеров USB.

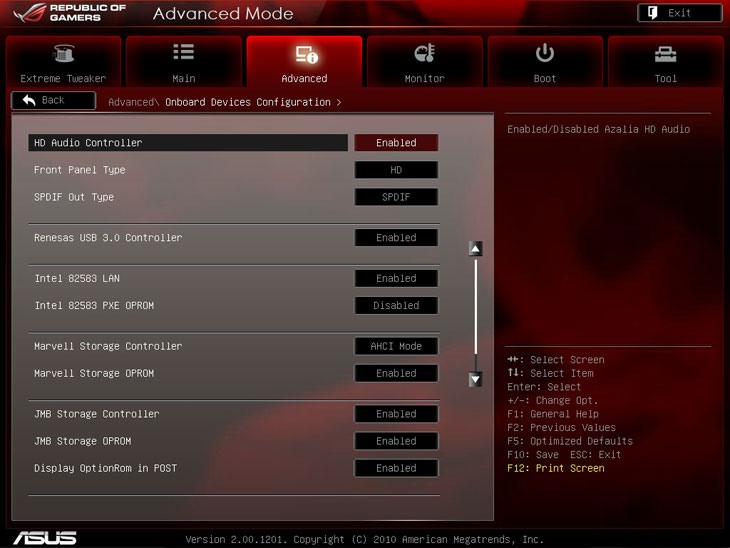

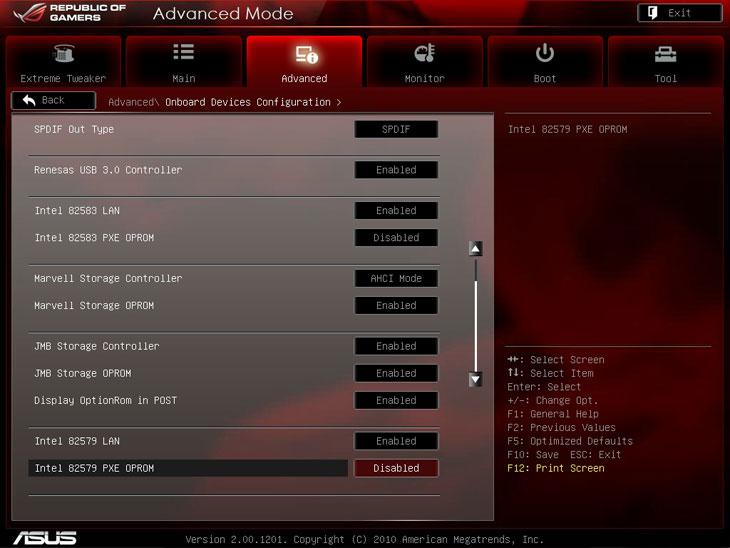

Onboard Devices Configuration позволяет управлять работой всех основных контроллеров, реализованных на материнской плате.

Все материнские платы серии для энтузиастов Republic Of Gamers обладают фирменными функциями, для управления ими в BIOS присутствуют соответствующие пункты.

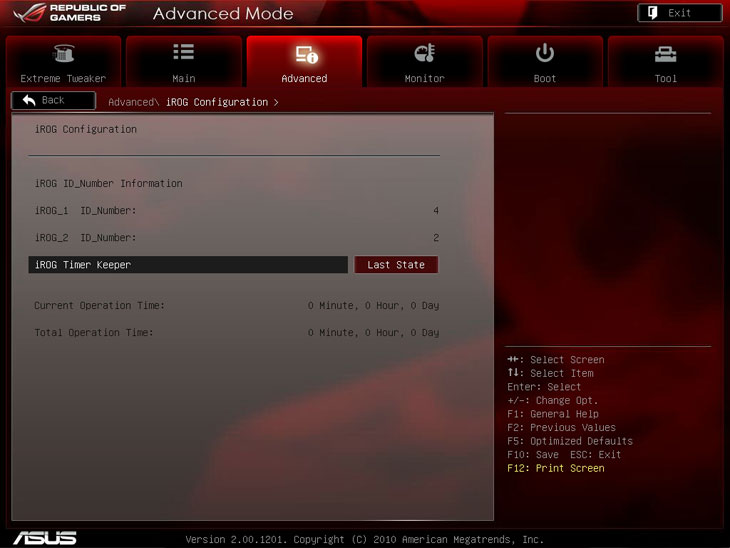

iROG Configuration позволяет отследить время, в течение которого система была включена.

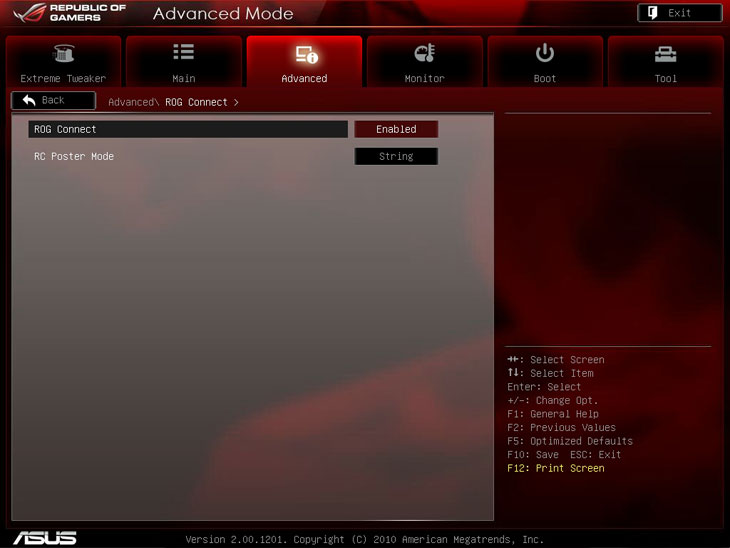

Функция ROG Connect дает возможность управлять настройками системы с помощью внешнего устройства, например ноутбука. Это может помочь несколько разгрузить систему и, возможно, достичь ещё немного больших результатов в бенчмарках.

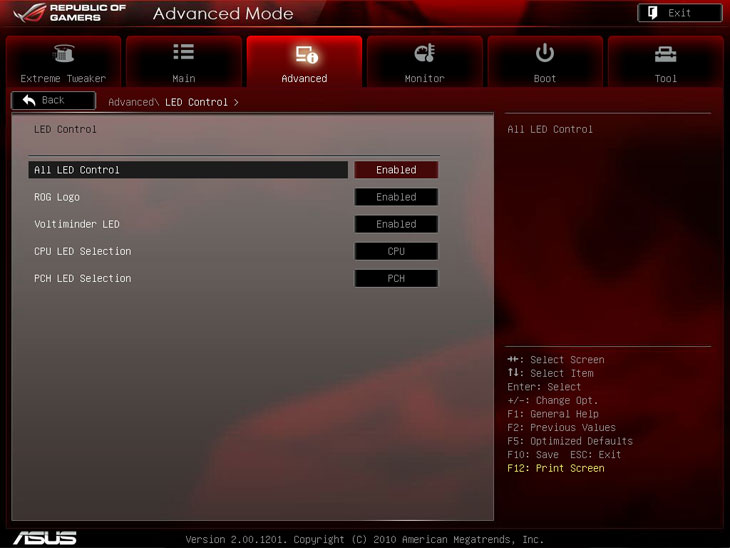

LED Control служит для управления работой информационных светодиодов, расположенных на материнской плате.

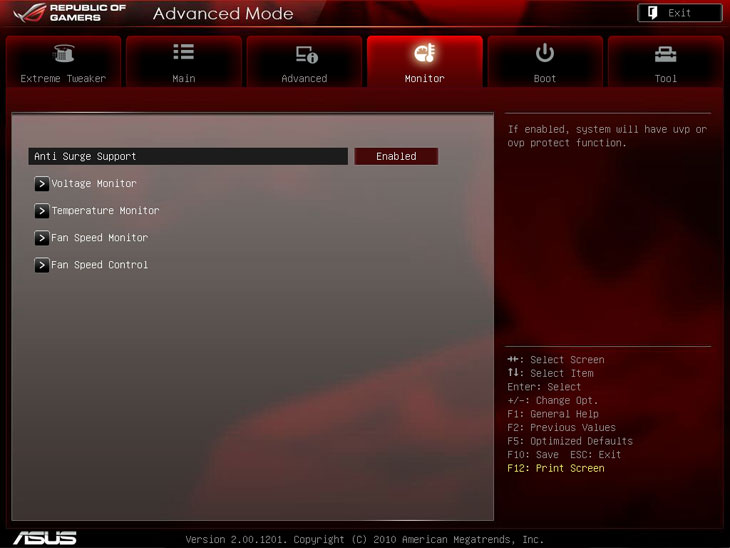

Вкладка Monitor содержит четыре подраздела.

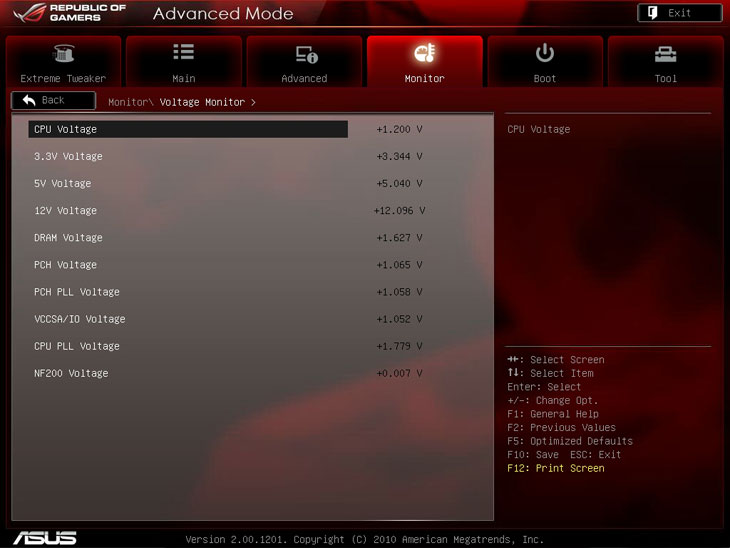

Voltage Monitor отображает текущие значения напряжений питания процессорных ядер, оперативной памяти, чипсета, моста NF 200, а также других важных узлов системы, в том числе по линиям 3,3 В, 5 В, 12 В.

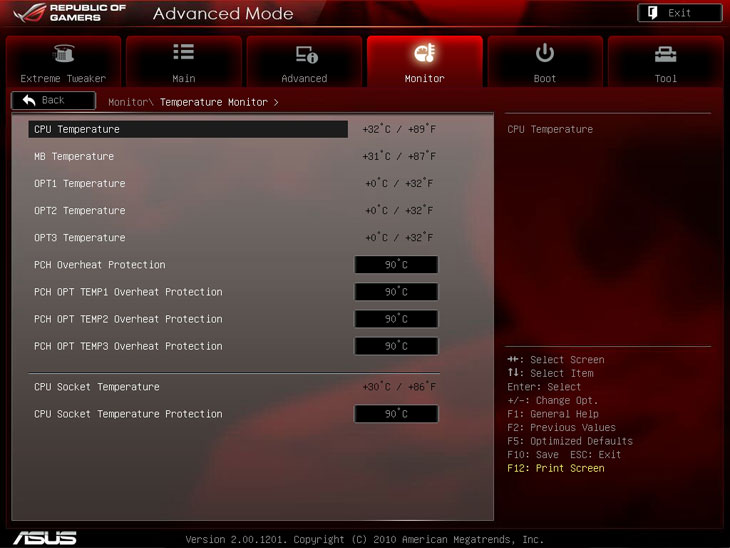

Temperature Monitor отображает значение температур со всех датчиков, присутствующих на плате, в том числе и с термопар, идущих в комплекте с платой, которые при необходимости можно подключить через соответствующие разъёмы.

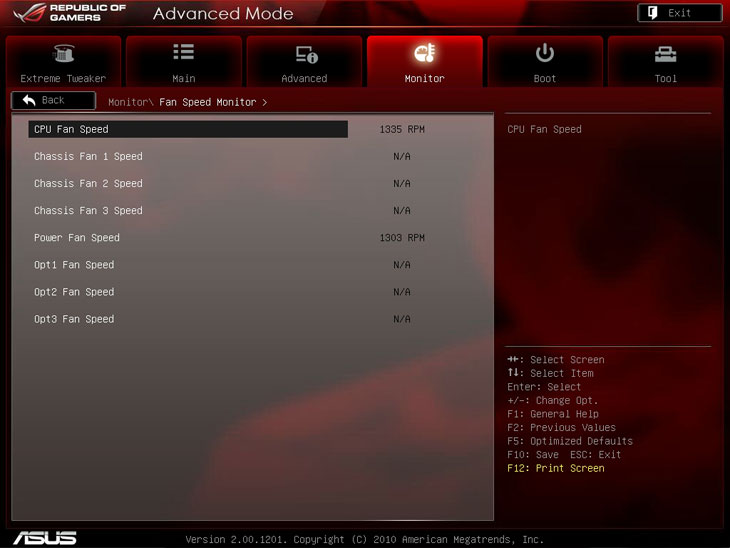

Fan Speed Monitor отображает скорости вращения подключенных к материнской плате вентиляторов.

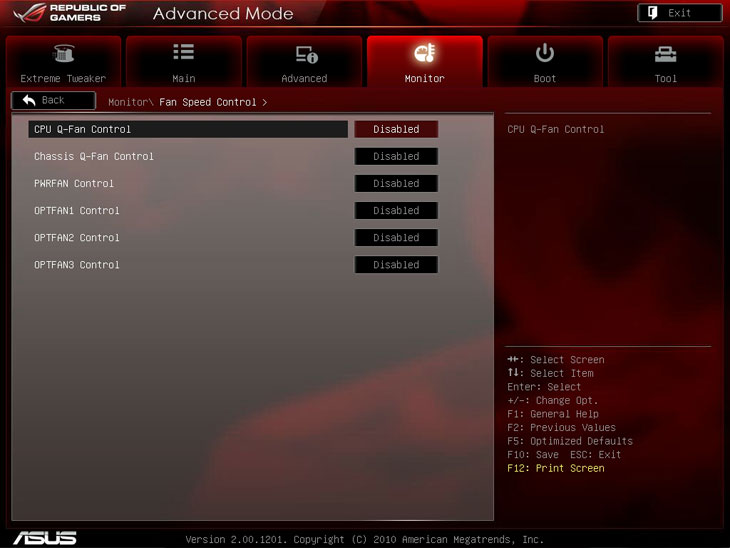

Fan Speed Control позволяет настраивать привязку оборотов вентиляторов к значениям температур с соответствующих датчиков, в том числе и с внешних термопар.

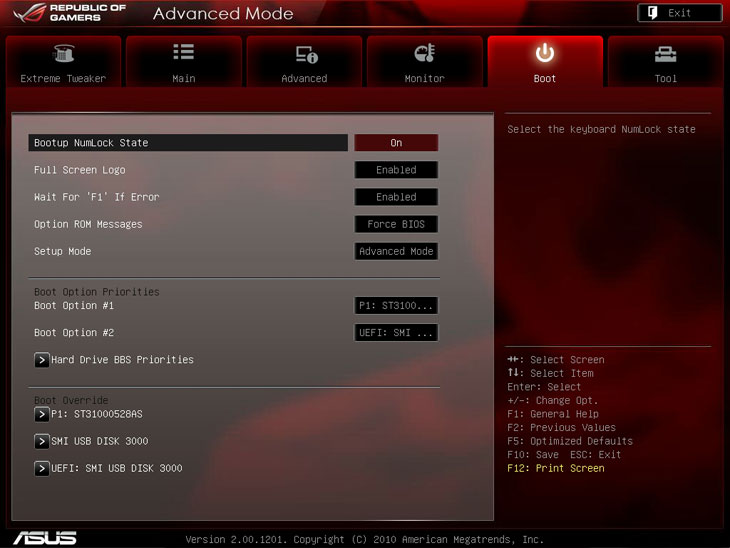

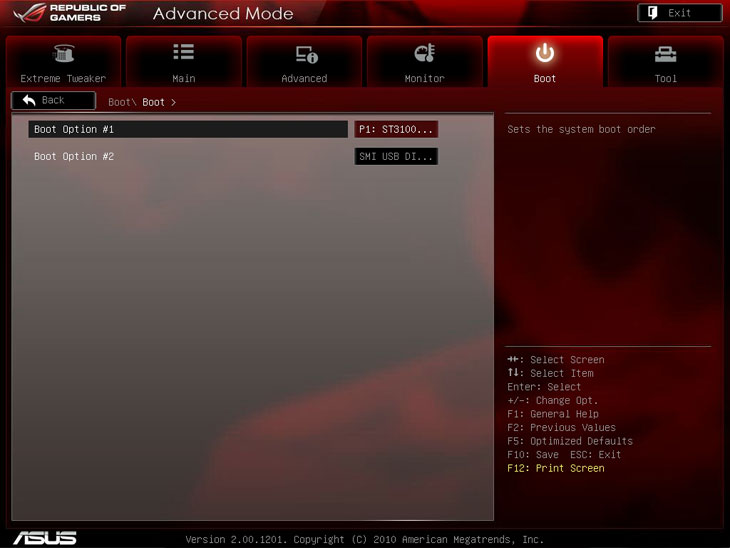

Раздел BOOT отвечает как за выбор загрузочных устройств, так и за второстепенные стартовые параметры отображения и работы системы.

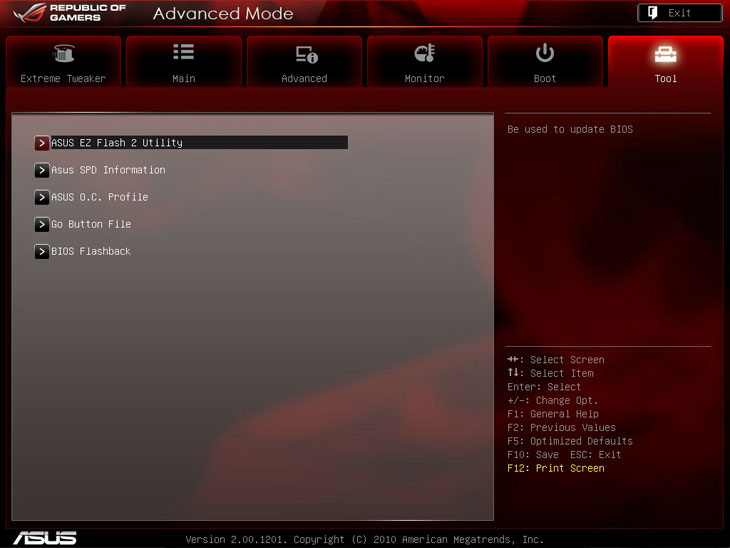

Традиционный для плат раздел Tools содержит в себе пять инструментов.

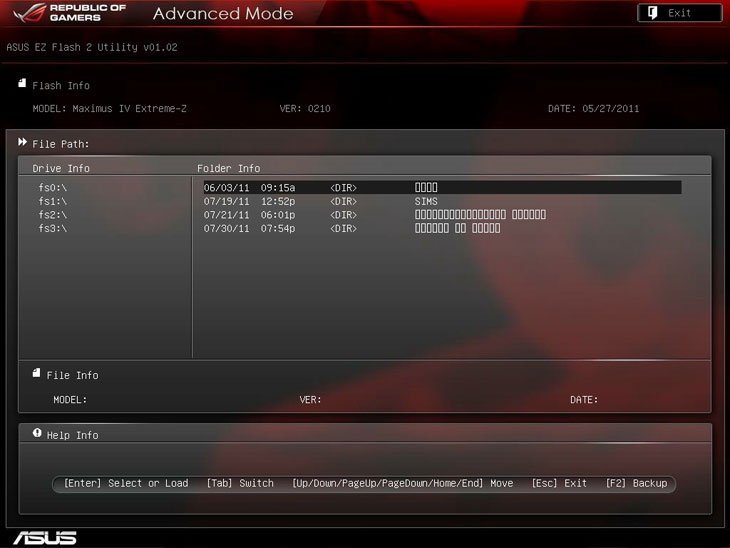

EZ Flash 2 Utility служит для обновления BIOS с любых SATA- и USB-носителей.

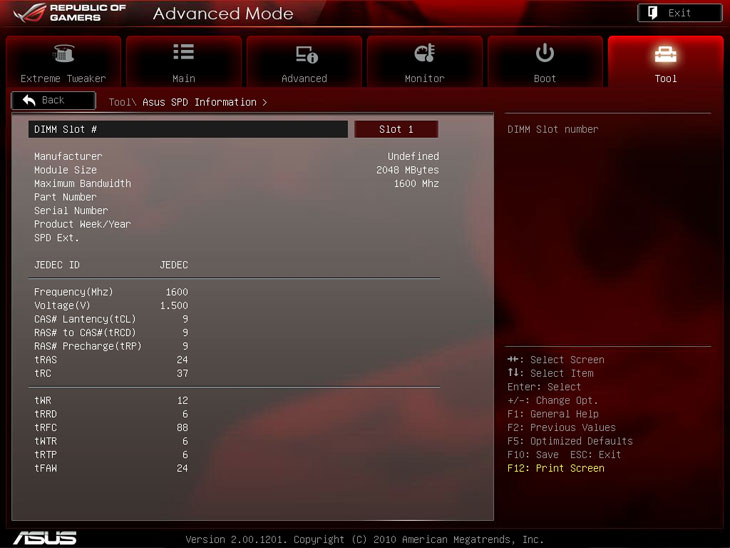

SPD Information даёт возможность оперативно ознакомиться с информацией SPD оперативной памяти.

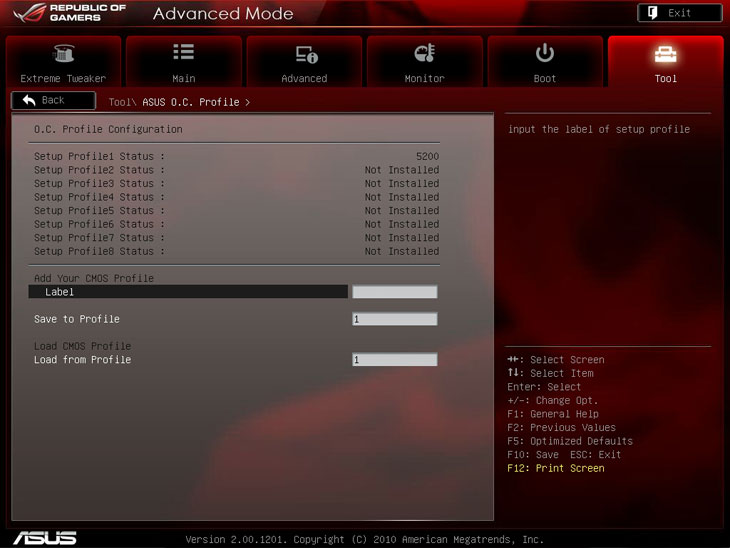

O.C. Profile позволяет сохранять и загружать профили с заранее сохранёнными настройками BIOS.

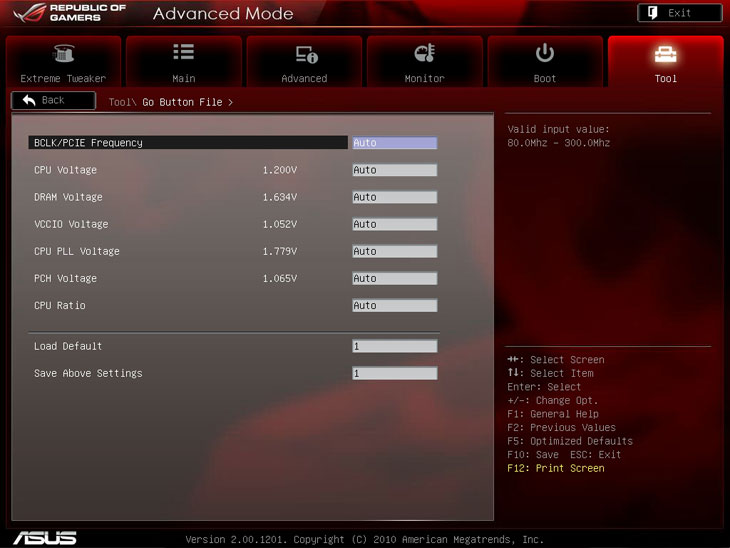

Go Button File позволяет задать параметры системы, которые будут применены при нажатии кнопки Go Button на материнской плате.

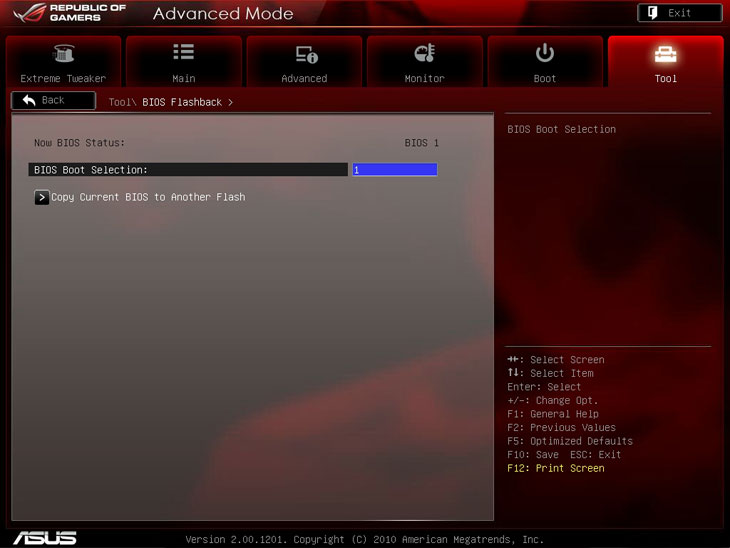

BIOS Flashback даёт возможность выбрать, какая из двух микросхем BIOS будет активна по умолчанию.

В заключение стоит отметить, что возможность делать «скриншот» в оболочке EFI Shell BIOS по-прежнему сохранилась: захват экрана производится при помощи кнопки F12, файл сохраняется в формате BMP на USB-носитель c автоматически сгенерированным именем, состоящим из текущей даты и времени.

Практические испытания

Настало время перейти к практическим испытаниям.

Конфигурация тестового стенда представлена в таблице.

Конфигурация тестового стенда
Материнская плата Maximus IV Extreme-Z
Центральный процессор Intel Core i7-2600K
Система охлаждения CPU Thermalright SilverArrow
Оперативная память 2×1024 Мбайт DDR3 1600 Super Talent
Видеокарта NVIDIA GeForce GTX 590
Жесткий диск Seagate Barracuda 7200.10 750 Гбайт (ACHI Mode)
Блок питания IKONIK Vulcan 1200 Вт
Корпус Cooler Master test bench 1.0
Операционная система Windows 7 Ultimate x64

Новый чипсет Z68 не вносит каких-либо серьёзных изменений в построение системной логики для процессоров архитектуры Sandy Bridge, а значит разгон процессора по-прежнему возможен лишь посредством поднятия его множителя. Поэтому для тестов мы взяли процессор с разблокированным множителем Intel Core i7-2600 K, причём ровно тот же экземпляр, что использовался при тестировании материнской платы Maximus IV Extreme. Это позволит наглядно увидеть, изменились ли разгонные способности платы после «обновления».

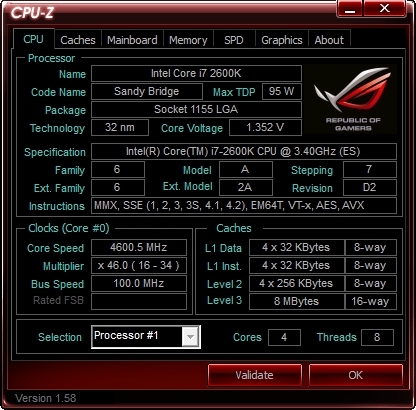

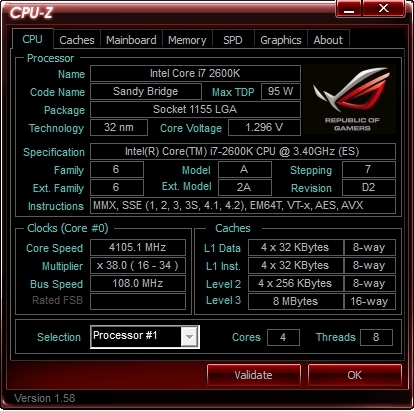

Для начала всё же проверим, какую максимальную базовую частоту сможет обеспечить наша материнская плата.

Максимальное значение, при котором система полностью функционировала, составило 108 МГц. Полученный результат близок к максимальным результатам в этой «дисциплине» у других плат, однако увеличение базовой частоты по-прежнему очень мало, чтобы использовать его как «инструмент» для разгона. Поэтому эксперименты с разгоном традиционно мы будем проводить путём поднятия множителя. И начнём мы с функции автоматического разгона.

Для материнских плат эта функция традиционно носит название CPU Level UP, ее активация производится в разделе BIOS Extreme Tweaker. Для процессора Core i7-2600K максимальная подобранная платой частота составила 4600 МГц, естественно, на такой частоте система работала полностью стабильно, поскольку частотный потенциал нашего процессора гораздо выше.

Следующим этапом было осуществление разгона вручную.

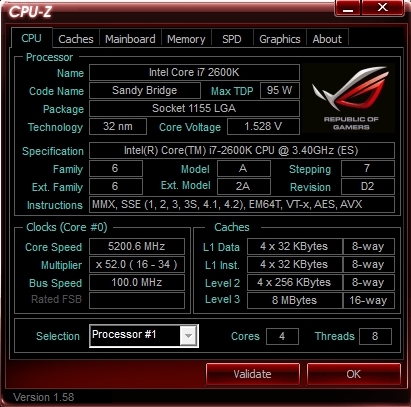

Здесь тоже никаких откровений, достигнутая предшественницей частота 5200 МГц также была покорена и в нашем случае, с применением схожих настроек BIOS. Однако выжать из процессора больше, не потеряв при этом в стабильности, нам так и не удалось, видимо достигнут потолок конкретного экземпляра ЦП. Поэтому можно считать, что прекрасные разгонные возможности материнской платы Maximus IV Extreme как минимум не ухудшились.

В таблице представлены настройки BIOS по умолчанию и после ручного разгона.

Параметры Значения по умолчанию Значения при разгоне
CPU Freq, MHz 3400 (1600-3800) 5200
CPU Ratio 34 (16-38) 52
BCLC, MHz 100 100
CPU Voltage, V 1,21 1,528
DRAM Freq, MHz 1333 1600
DRAM Voltage, V 1,587 1,61
PLL Voltage, V 1,78 1,8
PCI-e freq, MHz 100 100
VCore PWM T.Probe Extreme
VCore Phase Standart Extreme
VCore over-current protection, % 100 100
Vcore Load-Line Calibration Auto 100%
VRM Over Temperature Protection Enable Enable
VDRAM Switching Freq Auto 1,4x
VDRAM Full Phase Control Auto Enable

Результаты тестирования приведены в таблице:

Тесты, без использования 3D-ускорения Тестирование без разгона (Intel Core i7-2600K, DDR3 1600 МГц 9-9-9-24 dual) Тестирование с автоматическим разгоном (Intel Core i7-2600K@4,6 ГГц, DDR3 1600 МГц 9-9-9-24 dual) Значение с ручным разгоном (Intel Core i7-2600K@5,2 ГГц, DDR3 1600 МГц 9-9-9-24 dual)
Aida64 Memory Read, Мбайт/с 19105 19693 22487
Aida64 Memory Write, Мбайт/с 19350 22534 24106
Aida64 Memory Copy, Mbs 20971 21370 23456
Aida64 Memory Latency, ns 46,1 44,2 43.8
Aida64 CPU Queen, Score 47758 57682 65177
Aida64 Photo Worxx, Score 63188 66738 68122
Aida64 CPU Zlib, Мбайт/с 300,7 361,8 407,7
Aida64 CPU AES, Score 441266 440071 442958
Aida64 CPU Hash, Мбайт/с 2338 2819 3230
Aida64 FPU VP8 3784 4278 5011
Aida64 FPU Julia, Score 12715 15343 17556
Aida64 FPU Mandel, score 6487 7827 9319
Aida64 FPU SinJulia, score 5096 6149 6812
7-Zip x64, MIPS 21143 25213 25213
Cinebench R11.5 x64 CPU, CB 6,89 8,55 9,87
Fritz Chess Benchmark, Knodes 14245 17177 18992
Super Pi 1M XS, sec 9,839 8,128 7,348
WinRAR 3.9 x64, KB/s 3907 4480 5793
wPrime 32M, sec 8,059 6,535 5,183
wPrime 1024M, sec 218,152 171,46 153,134
X264 3.0 HD Benchmark (4 потока), FPS 91,38 107,99 119,91
X264 4.0 HD Benchmark (8 потоков), FPS 144,25 170,87 201,82

3D-тесты Тестирование без разгона (Intel Core i7 2600K, DDR3 1600 МГц 9-9-9-24 dual) Тестирование с автоматическим разгоном (Intel Core i7 2600K@4,6 ГГц, DDR3 1600 МГц 9-9-9-24 dual) Значение с ручным разгоном (Intel Core i7 2600K@5,2 ГГц, DDR3 1600 МГц 9-9-9-24 dual)
3DMark Vantage (GPU/CPU/Overall), marks 35374 25562 32277 37373 30110 35248 25322 30202 26388
3DMark 2011 (Graph/PHY/Overall), marks 9571 9256 7488 9720 10447 7689 9722 11064 7761
Resident Evil 5 (1280×1024; High; NoFSAA), avg FPS 156,1 170,4 182,3
Resident Evil 5 (1920×1080; High; FSAA 16x), avg FPS 141,2 145,7 160,4
Crysis(1280×1024; High; DX10; NoFSAA; TOD=12), avg FPS 110,9 121,54 137,36
Crysis(1920×1080; Very High; DX10; FSAA 16x; TOD=12), avg FPS 53,89 54,9 55,23
Dirt 2 (1280×1024; No FSAA; No AF), avg FPS 158,84 168,07 175,64
Dirt 2 (1920×1080; FSAA 4x; AF 16x), avg FPS 137,48 141 146,83
FarCry2 (1280×1024; Very High; No FSAA; DX10), min/avg FPS 109,91 162,96 125,17 187,64 131,24 204,98
FarCry2 (1920×1080; UltraHigh; FSAA8x), min/avg/max FPS 90,29 127,5 112,43 150,59 118,34 160,52

Результаты тестирования показывают, что увеличение частоты процессора ведёт за собой достаточно пропорциональное увеличение производительности как в приложениях без использования 3D-ускорителя, так и в 3D-приложениях. Однако лишь в сложных для видеоадаптера режимах будь то сглаживание, или высокое разрешение, увеличение производительности не так сильно повышается с разгоном процессора, даже такая мощная видеокарта, как NVIDIA GeForce GTX 590, может стать ограничивающим фактором. Однако для таких режимов как раз и есть смысл собирать тандемы из нескольких видеокарт, благо материнская плата Maximus IV Extreme-Z это вполне позволяет.

Выводы

При выборе материнских плат многие, в основном энтузиасты, стремятся отыскать самую «навороченную», технологичную и передовую материнскую плату. Все эти рвения, конечно, понятны, так как от степени «крутости» платы зачастую зависят результаты разгона. Однако в нашем случае новейшая материнская плата серии ROG в копилке компании , Maximus IV Extreme-Z, под передовой на данный момент процессорный разъём LGA1155, не является резким шагом вперед относительно свой предшественницы. Конечно, плата обладает прекрасной функциональностью, широкими возможностями разгона и настройки системы, а также прекрасным качеством исполнения, но в Maximus IV Extreme было все то же самое.

Поэтому обладателям материнской платы Maximus IV Extreme нет никакого смысла в срочной замене своей «материнки» на новую. Однако тем, у кого еще нет подобной платы, есть смысл взглянуть именно на модернизированную Maximus IV Extreme-Z, поскольку новинка не только предлагает немного более широкую функциональность, но и не оставляет ни малейшей вероятности «нарваться» на чипсет «злополучной» ревизии B2, которая в начале года «прославилась» возможными проблемами с деградацией SATA-контроллера. Новая системная логика Intel Z68 изначально вышла в свет уже с новой ревизией B3. Сейчас в рознице Maximus IV Extreme-Z можно приобрести примерно за 12 500 рублей, что несильно больше стоимости Maximus IV Extreme — 11 500 рублей. За самую-самую-самую плату для платформы LGA 1155 — не так уж много.

Связанные записи


Современные мат. платы рекомендует



Другие новости из мира компьютеров




Добавить в


google.com yahoo.com del.icio.us technorati.com digg.com ma.gnolia.com reddit.com stumbleupon.com bobrdobr.ru linkstore.ru news2.ru rumarkz.ru memori.ru moemesto.ru

Оставить комментарий

This is a captcha-picture. It is used to prevent mass-access by robots. (see: www.captcha.net)

Впишите в строку 5 символов с картинки, содержащей цифры от 0 до 9, а также латинские буквы от A до F, и нажмите кнопку "Отправить".



Я не могу прочесть символы на картинке. Пожалуйста, сгенерируйте
