Мат.плата ASUS Crosshair III Formula на чипсете AMD 790FX

Раздел: Обзоры, Тесты плат ASUS
Источник: 3DNews | Автор: Александр Митрофанов


Современные мат. платы рекомендует



Когда в 2006 году вышла материнская плата Crosshair на чипсете nVidia nForce 590 SLI, мы без колебаний признали ее самым лучшим продуктом для платформы AMD. Затем взяла паузу и только в 2008 году выпустила плату Crosshair II на чипсете nForce 780a SLI, со встроенным графическим ядром и поддержкой технологий 3-Way SLI и Hybrid SLI. Пару недель назад мы получили очередную плату из AMD-линейки этого производителя. Это модель Crosshair III Formula, которая, в отличие от предшественниц, основана на чипсете AMD, а именно - на связке 790FX и SB750. Таким образом, в ассортименте присутствуют две high-end платы для платформы AMD, которые подойдут как поклонникам NVIDIA 3-Way SLI, так и AMD CrossFireX. Отметим, что плата Crosshair III Formula позиционируется на полступеньки выше, чем Crosshair II, поскольку предназначена для процессоров Socket AM3 и, соответственно, поддерживает память DDR3.

Спецификация Crosshair III Formula

Crosshair III Formula
Процессор - AMD AM3;
Системная память - Четыре 240-контактных слота для DDR-3 SDRAM DIMM
- Максимальный объем памяти 16 Гб
- Возможен двухканальный доступ к памяти
- Поддерживается память типа DDR3 800/1066/1333/1600*
- Индикатор питания на плате
Возможности расширения - Один 32-битный PCI Bus Master-слот
- Три слота PCI Express x1
- Двенадцать портов USB 2.0 (6 встроенных + 6 дополнительных)
- Два порта IEEE1394 (FireWire; 1 встроенный + 1 дополнительный)
- Сетевой контроллер Gigabit Ethernet;
Дисковая подсистема - Один канал UltraDMA133/100/66/33 Bus Master IDE (с поддержкой до двух ATAPI-устройств & RAID 0, 1);
- Поддержка протокола SerialATA II (6 каналов - SB750, c поддержкой RAID 0,1,5, 0+1 и JBOD)
- Поддержка LS-120 / ZIP / ATAPI CD-ROM
Разное - Один порт для PS/2 клавиатуры
- Кнопки включения, перезагрузки и сброса настроек BIOS
- Кнопка MemOK
- IrDA
- STR (Suspend to RAM)
- SPDIF Out
- Разъем GP + поддержка OC Station
Мониторинг - Отслеживание температуры процессора, системы, мониторинг напряжений, определение скорости вращения восьми вентиляторов
- Технология Q-Fan 2
- Технология EPU 6-Engine

Коробка

Плата упакована в солидную красную коробку, выполненную в стиле серии Republic of Gamers. У коробки есть ручка для удобства переноски.

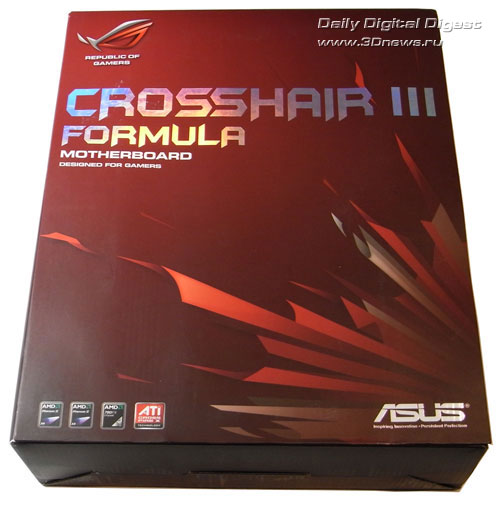

ASUS Crosshair III Formula коробка

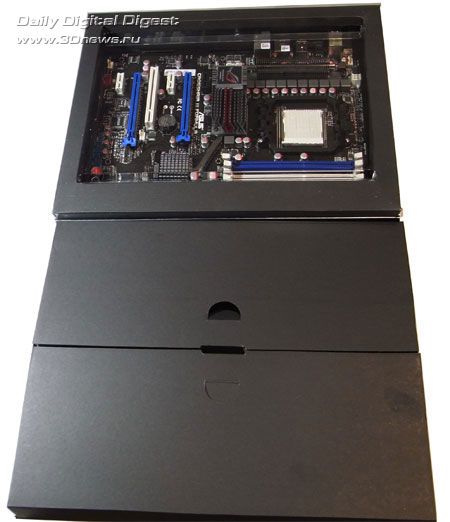

Внутри находится еще две коробки - одна с платой, другая с компонентами.

ASUS Crosshair III Formula комплектация 1

Комплектация

  • материнская плата;
  • DVD-диск с ПО и драйверами;
  • руководство пользователя на английском языке;
  • один ATA133-шлейф;
  • пять SerialATA-кабелей;
  • набор дополнительных коннекторов Q-Connector;
  • набор стяжек;
  • заглушка на заднюю панель корпуса;
  • планка с двумя портами USB 2.0 и одним портом FireWire;
  • модуль LCD Poster;
  • звуковая платка SupremeFX.

Комплектация платы несколько несбалансирована - отсутствуют переходники питания для SerialATA-устройств, нет дополнительных планок с четырьмя портами USB. Впрочем, переходники и планки можно купить в магазине, а отсутствующий мост CrossFire - это дефицит. Еще большей редкостью являются термопары для дополнительных датчиков температуры на плате Crosshair III Formula.

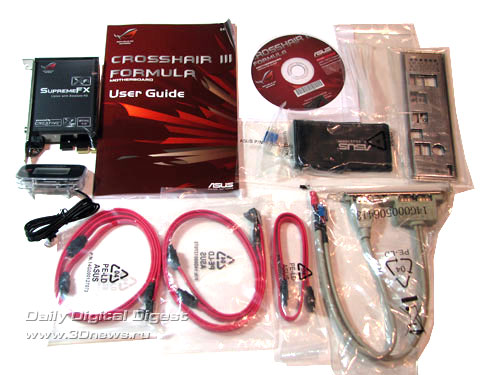

ASUS Crosshair III Formula комплектация 2

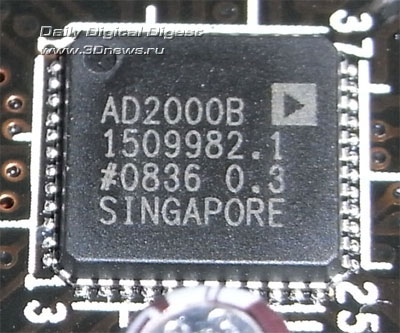

Из дополнительных компонентов отметим модуль LCD Poster, а также отдельную звуковую платку на чипе AD2000B. Что касается документации, то она выполнена на высоком уровне, что характерно для продукции . То же можно сказать о содержимом DVD-диска - набор дополнительного ПО довольно обширен.

Плата Crosshair III Formula

Дизайн PCB оказался довольно удачным и не содержит наиболее распространенных проблем, связанных с блокировкой слотов DIMM или неудобным расположением разъемов питания.

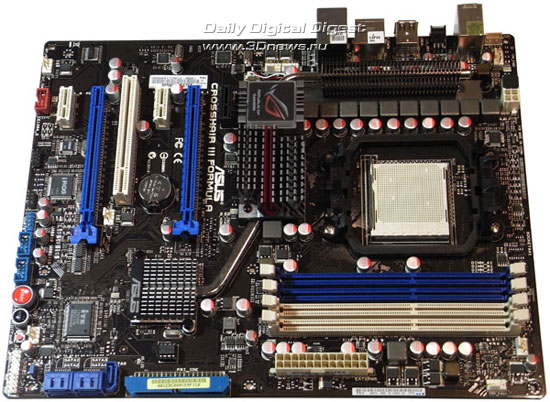

ASUS Crosshair III Formula плата

В частности, основной (24-контактный) разъем расположен на нижнем краю платы, а дополнительный (8-контактный; сохранена обратная совместимость с БП с 4-контактным кабелем) - на правом краю.

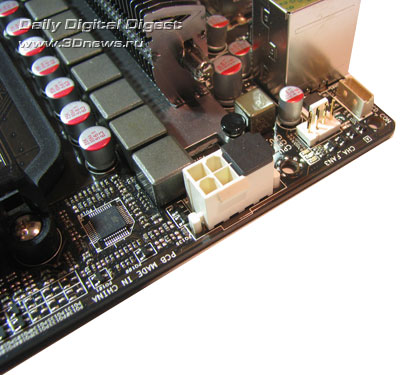

ASUS Crosshair III Formula доп. разъем питания

Рядом с процессорным разъемом установлен 4-контактный разъем CPU_FAN для подключения процессорного кулера.

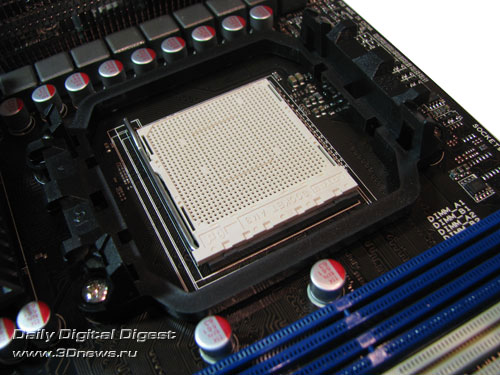

ASUS Crosshair III Formula сокет

Кроме него, на плате установлено еще 7(!) 4-контактных разъемов: CHA_FAN1 - в левом нижнем углу, CHA_FAN2 - около слотов DIMM, CHA_FAN3 - в правом верхнем углу, PWR_FAN и OPT_FAN3 - около “северного моста”, OPT_FAN1 - в левом верхнем углу и OPT_FAN2 - между PEG-слотов. Отметим, что рядом с каждым из разъемов OPT_FAN установлен коннектор для подключения термопары (отсутствуют в комплекте). И с помощью функции Q-Fan 2 можно организовать динамическую систему охлаждения в зависимости от температур отдельных участков системного блока.

Отметим, что ни один из дополнительных разъемов FAN не используется, поскольку на плате установлена полностью пассивная система охлаждения, которая включает радиаторы на “северном” и “южном” “мостах”, а также радиатор на преобразователе питания. Все радиаторы соединены между собой при помощи тепловых трубок.

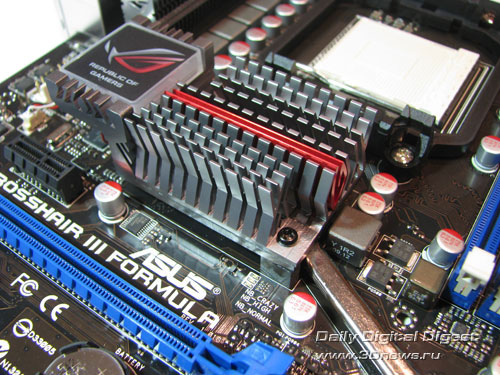

ASUS Crosshair III Formula северный мост

На плате установлено четыре слота DIMM для памяти стандарта DDR-3, а максимальный поддерживаемый объем памяти равен 16 Гб.

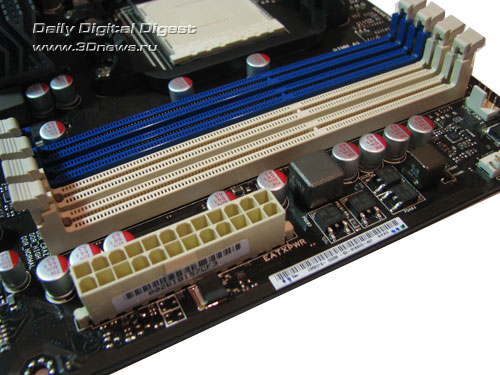

ASUS Crosshair III Formula слоты DIMM

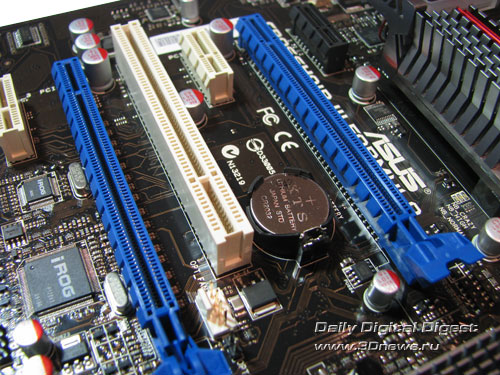

Что касается возможностей расширения, то на плате установлено два слота PCI Express х16, а также три слота PCI Express х1 и слот PCI.

ASUS Crosshair III Formula слоты расширения

Возможности расширения

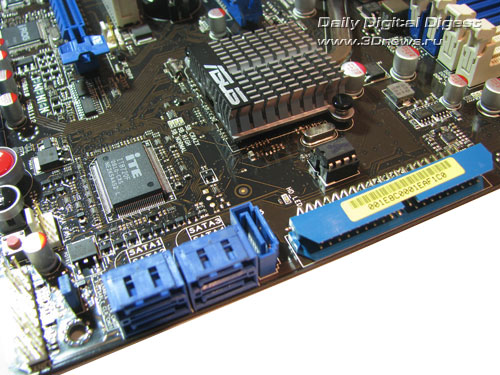

Плата Crosshair III Formula, благодаря “южному мосту” SB750, поддерживает шесть каналов SerialATA-II. Пять соответствующих разъемов расположены около “южного моста”, а шестой выведен на заднюю панель платы.

ASUS Crosshair III Formula угол

Кроме того, плата поддерживает один канал ParallelATA, что в итоге позволяет подключить к плате восемь жестких дисков (6 SATA + 2 PATA).

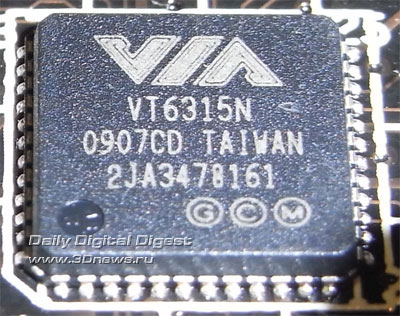

На плате установлен гигабитный сетевой контроллер RTL 8111С, а также контроллер последовательной шины FireWire - VT6315N, производства компании VIA. Причем один порт IEEE1394 расположен на задней панели, а другой подключается при помощи планки (есть в комплекте).

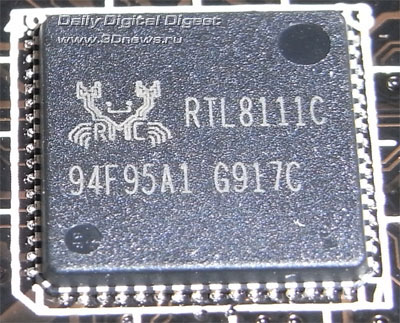

ASUS Crosshair III Formula сеть

ASUS Crosshair III Formula FireWire

Плата поддерживает 12 портов последовательной шины USB 2.0, шесть из которых расположены на задней панели, а еще шесть подключаются при помощи планок (в комплекте одна планка с двумя портами). И последнее, на чем мы остановимся - звуковая платка SupremeFX X-Fi, которая основана на чипе AD2000B.

ASUS Crosshair III Formula звук

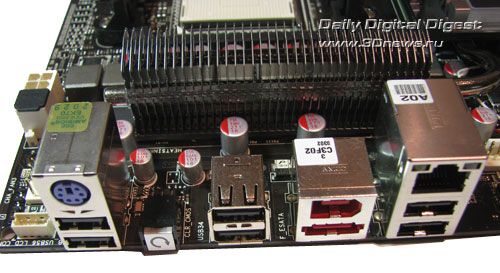

Задняя панель платы имеет следующий вид:

ASUS Crosshair III Formula задняя панель

Функциональная насыщенность панели слабая - совершенно не используется место отсутствующих аудиовыходов.

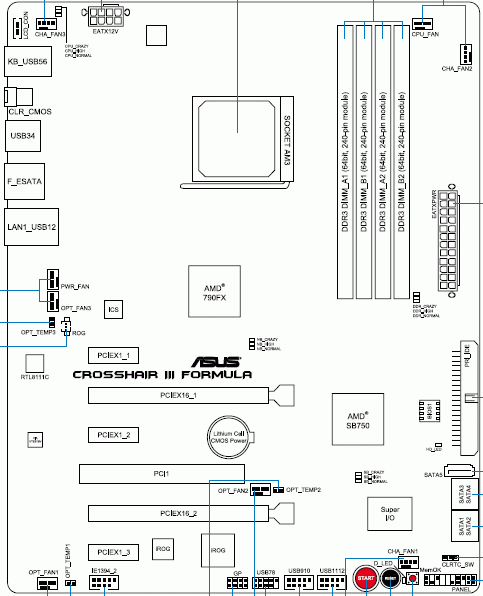

Традиционная схема платы:

ASUS Crosshair III Formula задняя панель

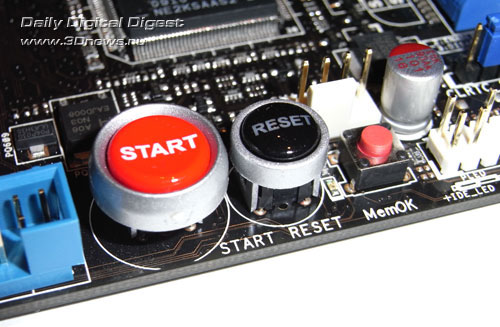

На плате присутствует перемычка CLRTC_SW (в левом нижнем углу), которая предназначена для сброса настроек CMOS. Для этой же цели предназначена кнопка на задней панели. Кроме этого, на плате установлены кнопки запуска и перезагрузки системы, а также кнопка MemOK.

ASUS Crosshair III Formula кнопки

Кнопки Start и Reset имеют подсветку.

Последняя позволяет запустить систему вне зависимости от параметров памяти, что дает возможность оверклокеру перенастроить частоту и тайминги памяти без полного сброса настроек CMOS.

Теперь поговорим о настройках BIOS.

BIOS

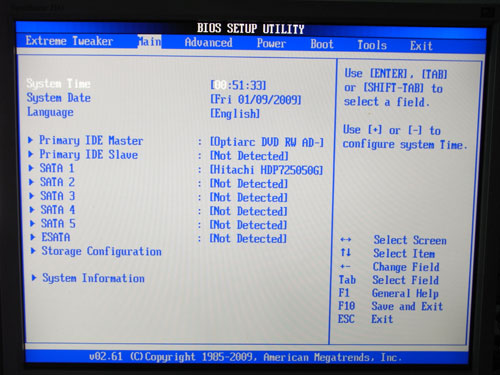

BIOS платы Crosshair III Formula основан на версии AMI BIOS.

ASUS Crosshair III Formula BIOS

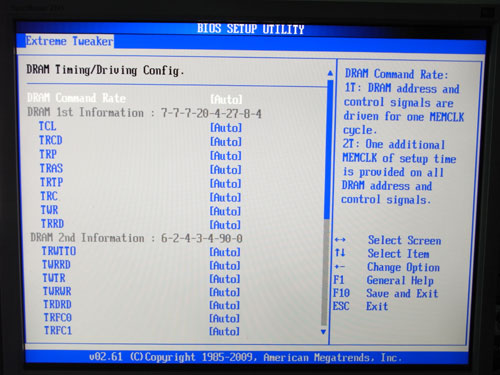

Расширенный набор настроек памяти находятся в разделе “Extreme Tweaker/DRAM Timing”:

ASUS Crosshair III Formula настройки памяти 2

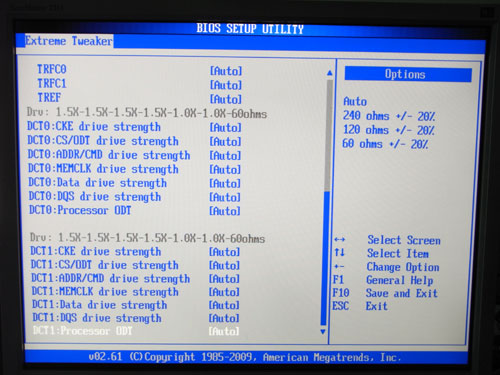

ASUS Crosshair III Formula настройки памяти 3

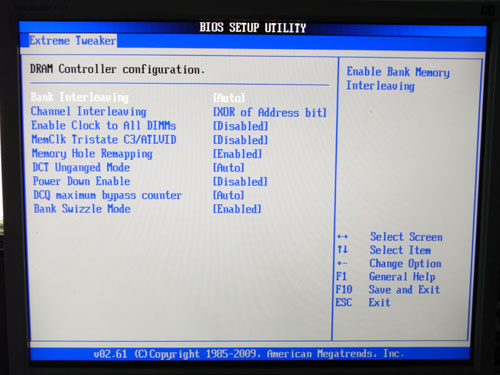

ASUS Crosshair III Formula настройки памяти 4

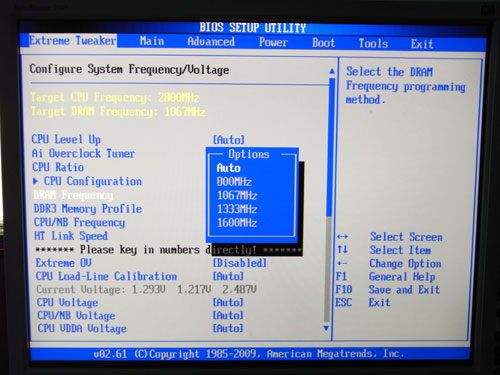

Параметр, отвечающий за выбор частоты памяти, находится уровнем выше.

ASUS Crosshair III Formula частота памяти

Теперь рассмотрим раздел, посвященный системному мониторингу.

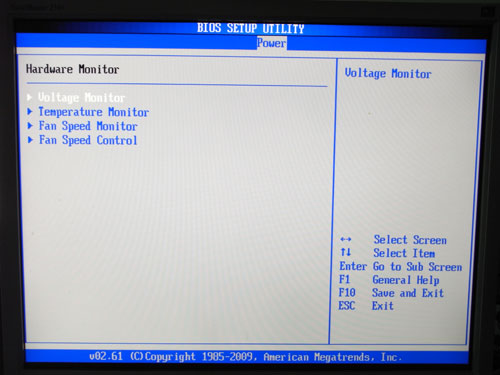

ASUS Maximus II Gene системный мониторинг

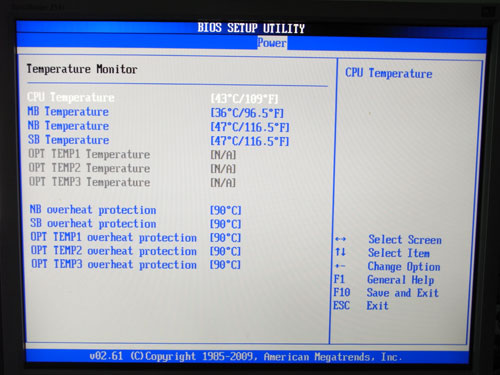

Этот раздел очень мощный. Во-первых, плата отслеживает текущую температуру процессора и системы, температуры мостов чипсета, а также три температуры с дополнительных термодатчиков. У пользователя есть возможность отслеживать температуры любых компонентов системы, до которых дотянутся эти самые датчики (но, к сожалению, самих датчиков нет в комплекте).

ASUS Maximus II Gene системный мониторинг

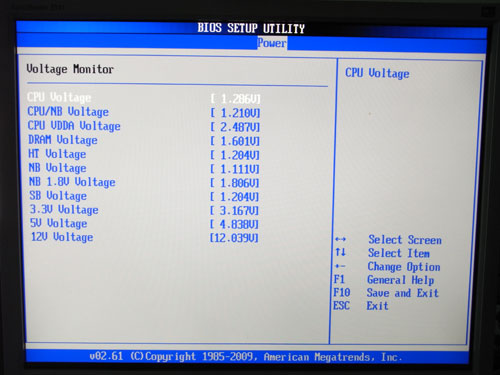

Во-вторых, плата отслеживает все возможные напряжения системы:

ASUS Maximus II Gene системный мониторинг

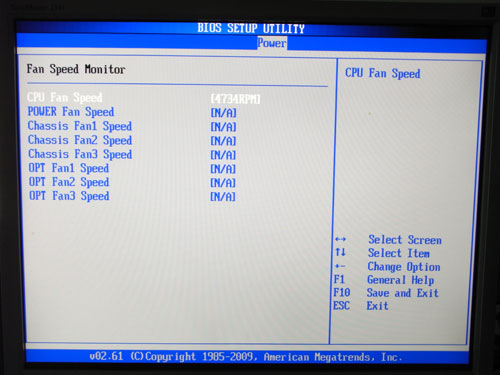

В-третьих, плата отлеживает скорость всех вентиляторов, которые могут быть подключены,

ASUS Maximus II Gene системный мониторинг

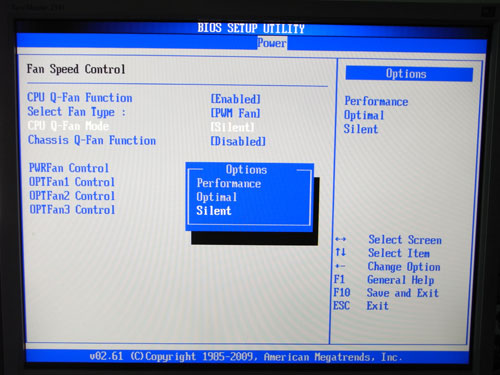

и управляет их скоростью с помощью функции Q-Fan 2.

ASUS Maximus II Gene системный мониторинг

Отслеживать параметры мониторинга можно и в Windows - либо с помощью программного пакета AI Suite (базовый набор параметров), либо с помощью утилиты PC Probe II (расширенный набор).

Необходимо отметить, что пользователь получает доступ ко всем технологиям, которые поддерживаются современными процессорами AMD:

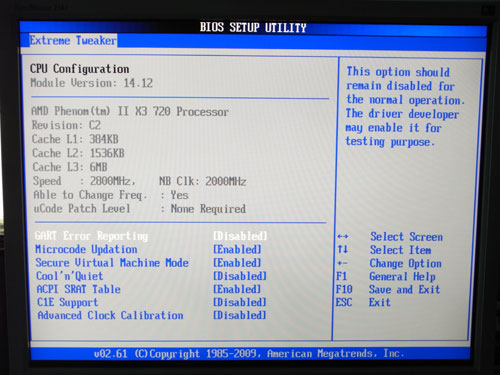

ASUS Crosshair III Formula CPU

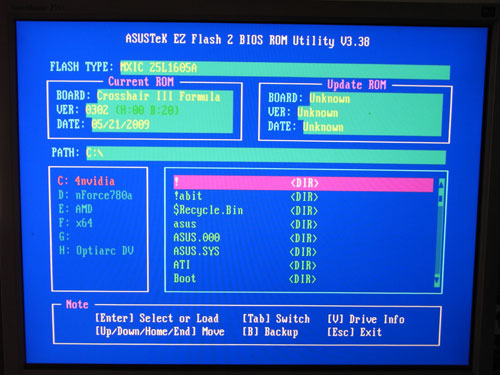

Одним из способов обновления прошивки BIOS является утилита EZ Flash 2, которая встроена в BIOS.

ASUS Crosshair III Formula EZ Flash 2

Также отметим технологию CrashFree BIOS 3 (восстановление испорченной прошивки с помощью дискеты, CD или Flash-диска) и технологию OC Profile, которая позволяет сохранять все настройки BIOS в памяти и при необходимости загружать их.

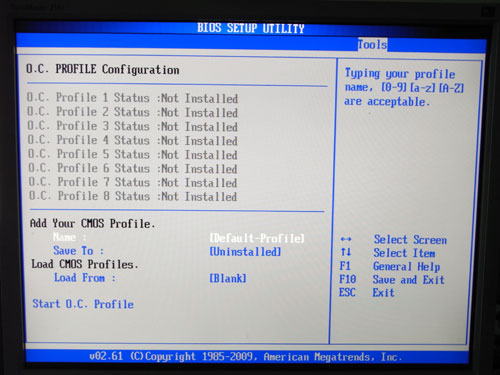

ASUS Crosshair III Formula OC Profile

Разгон и стабильность

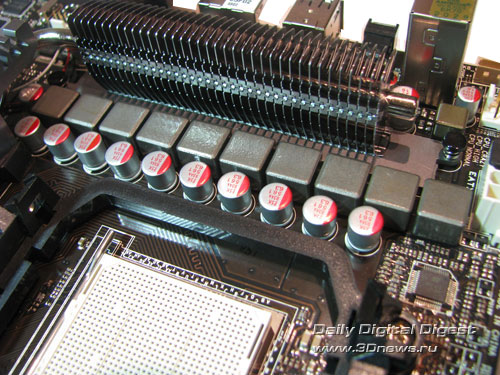

Теперь посмотрим на преобразователь питания. Он имеет 10-фазную схему (8+2), в которой установлены четыре конденсатора емкостью 270 мкФ и 11 конденсаторов емкостью 560 мкФ. Питание встроенного контроллера памяти осуществляется по двухфазной схеме.

ASUS Crosshair III Formula PWM

Переходим к рассмотрению функций разгона.

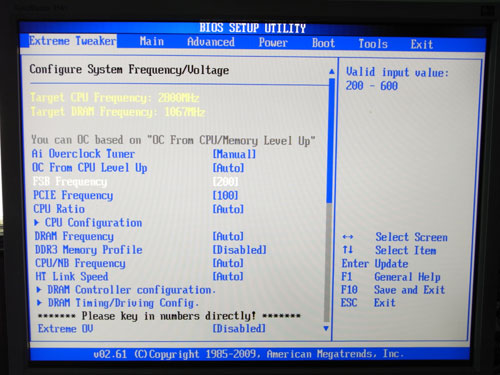

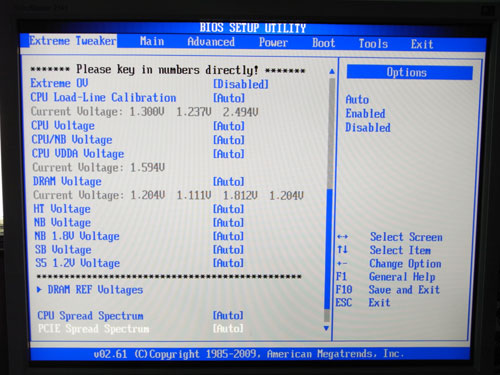

ASUS Crosshair III Formula функции разгона 1

ASUS Crosshair III Formula функции разгона 2

Во-первых, плата Crosshair III Formula позволяет изменять частоту HTT в диапазоне от 200 МГц до 600 МГц с шагом 1 МГц. Во-вторых, пользователь может поменять множитель шины HyperTransport:

ASUS Crosshair III Formula множитель HT

В-третьих, можно изменить множитель контроллера памяти:

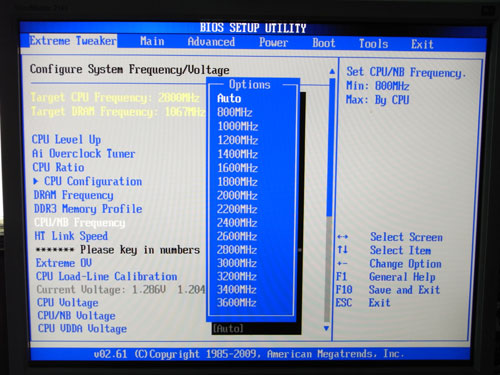

ASUS Crosshair III Formula множитель NB

Перечислим остальные функции разгона:

Плата Crosshair III Formula
Изменение множителя CPU +
Изменение множителя HT +
Изменение множителя CPU-NB +
Изменение HTT от 200 МГц до 600 МГц (1 МГц)
Изменение Vcore от 0,8 В до 2,25 В; (0,0125 В);
Изменение Vmem от 1,5105 В до 2,809 В (0,01325 В)
Изменение Vcpu-nb от 0,8 В до 1,65 В; (0,0125 В);
Изменение Vdda от 2,50425 В до 3,20650 В (0,01325 В)
Изменение Vht от 1,20575 В до 1,80200 В (0,01325 В)
Изменение Vdd от 1,11300 В до 2,00075 В (0,01325 В)
Изменение Vnb18 от 1,80200 В до 3,00775 В (0,01325 В)
Изменение Vsb от 1,20575 В до 1,45750 В (0,01325 В)
Изменение PCI-E от 100 МГц до 150 МГц (1 МГц)

Мы достигли максимально стабильной частоты HTT, равной 300 МГц, что является рекордом для нашей тестовой лаборатории:

ASUS Crosshair III Formula разгон

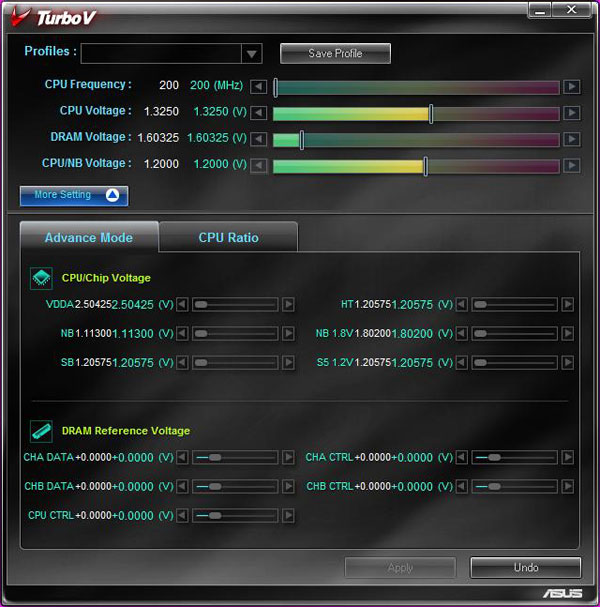

Также разгонять систему можно с помощью панели OC Station и утилиты Turbo-V:

ASUS Crosshair III Formula TurboV

И хотя опытные оверклокеры предпочтут разгон из BIOS, определенная польза от этой утилиты есть: она предоставляет информацию о штатных напряжениях шины HT, контроллера памяти и мостов чипсета.

Производительность

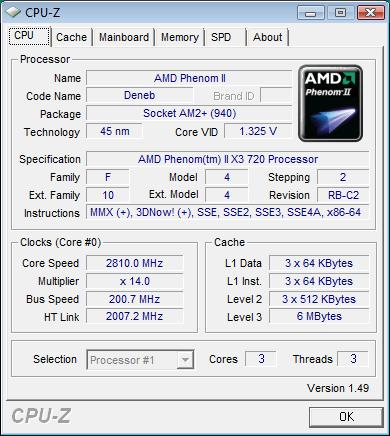

Отметим, что плата Crosshair III Formula устанавливает штатную частоту HTT с небольшим завышением:

ASUS Crosshair III Formula штатная частота

Во время тестирования производительности мы сравнили плату Crosshair III Formula с платой ASUS M4A79T Deluxe на чипсете AMD 790FX и с платой MSI 790FX-GD70 на чипсете AMD 790FX.

В тестовой системе было использовано следующее оборудование:

Тестовое оборудование

Вначале посмотрим на результаты синтетических тестов.

Тест производительности Everest

Тест производительности Everest

Тест производительности 3DMark

Тест производительности процессора 3DMark

Тесты прикладного ПО.

Тест производительности 3D Max

Тест производительности CineBench

Тест производительности POV

Кодирование видео (DivX, Xvid) измерялось в секундах, т.е. меньше - это лучше.

Тест производительности DivX

Тест производительности Xvid

Сжатие данных (WinRAR) измерялось в кб/с, т.е. больше - это лучше.

Тест производительности WinRAR

Теперь - тесты игровых программ.

Тест производительности Quake 4

Тест производительности Serious Sam 2

Тест производительности Company of Heroes

Тест производительности Crysis

Тест производительности PTB

Тест производительности Supreme Commander

Тест производительности Unreal Tournament 3

Тест производительности World in Conflict

Выводы

Материнская плата Crosshair III Formula только недавно появилась в розничной продаже, и сейчас ее цена на 1000-1500 рублей выше цены платы M4A79T Deluxe. При этом, последняя основана на том же самом чипсете, имеет такие же функциональные возможности, но вместо двух слотов PCI-Express 16x на борту M4A79T Deluxe установлено четыре подобных слота. Поэтому даже при одинаковой розничной цене модель M4A79T Deluxe выглядит предпочтительнее, если есть необходимость в многомониторных конфигурациях.

Комплектация платы Crosshair III Formula откровенно разочаровала. Для сравнения, в коробке с первым Crosshair можно было найти все то, что отсутствует у нашей платы: переходники питания для SerialATA-устройств, внешние термодатчики, мост для соединения видеокарт и дополнительный вентилятор. Кроме того, в подарок к первому Crosshair шел кожаный брелок с логотипом Republic of Gamers и внушительный микрофон SoundMAX. Возможно, более богатая комплектация будет у платы Crosshair III Extreme, но данная модель пока не анонсирована.

Вместе с тем, отметим, что с технической точки зрения, материнская плата Crosshair III Formula практически не имеет недостатков и является довольно качественным продуктом. Поэтому мы будем внимательно отслеживать ее розничную цену и подведем окончательные итоги в сравнительном обзоре материнских плат на чипсете .

Однако уже сейчас можно отметить самый главный плюс этой платы - рекордные показатели в области разгона. Именно в этом был силен первый Crosshair, и третье поколение не утратило твердого акцента на оверклокинг. Вполне возможно, именно этим и объясняется завышенная цена платы Crosshair III Formula.

Заключение

Плюсы:

  • отличная стабильность и производительность;
  • два слота PCI Express x16;
  • поддержка технологии CrossFire/CrossFireX;
  • поддержка SerialATA II (шесть каналов; RAID);
  • поддержка ParallelATA (один канал);
  • сетевой гигабитный контроллер и 8-канальный звук High Definition Audio;
  • поддержка интерфейса USB 2.0 (12 портов) и FireWire (два порта);
  • набор фирменных технологий : (PC Probe II, OC Profile, CrashFree BIOS 3, MyLogo 3, Q-FAN 2 и проч.);
  • дополнительный набор технологий AI Proactive (AI Overclocking, AI Net 2 и проч.);
  • пассивная система охлаждения платы;
  • поддержка OC Station.

Минусы:

  • скудная комплектация и завышенная цена.

Особенности платы:

  • отличные результаты разгона;
  • кнопки Power, Reset, MemOK и Clear CMOS;
  • на задней панели есть только один разъем PS/2.
