Тестируем материнские платы Gigabyte GA-EG45M-DS2H и GA-EP43-DS3L
Раздел: Обзоры, Тесты плат GIGABYTEОригинал статьи: Тестируем материнские платы Gigabyte GA-EG45M-DS2H и GA-EP43-DS3L
Источник: www.ferra.ru | Автор: Алексей Бессараб
Современные мат. платы рекомендует
Несмотря на выход в скором времени доступных продуктов семейства Intel Nehalem, в том числе и интегрированных решений, большинство пользователей по-прежнему будут довольствоваться системами на базе платформы LGA775. Это связано как с дороговизной будущих новинок, так и с их доступностью в начале экспансии на рынок. В ожидании времени «Ч» мы рассмотрим пару решений на базе уже знакомых наборов системной логики Intel G45 и P43, которые верой и правдой прослужат как минимум год-полтора.
Основная линейка чипсетов Intel 4 Series была представлена в июне прошлого года на выставке Computex и фактически отличалась от предыдущего поколения наборов системной логики лишь поддержкой шины PCI Express 2.0 для графического интерфейса, а также дополнительной парой каналов SATA II в базовом варианте нового южного моста ICH10.

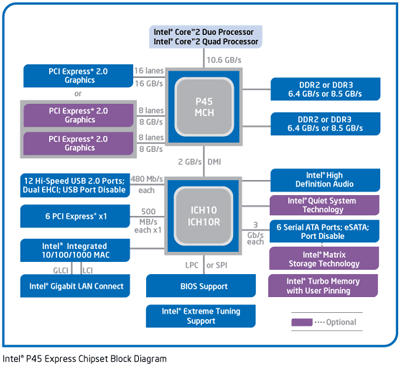

Блок-схема чипсета Intel P45 Express
Высокоуровневый Intel X48 Express был анонсирован несколько раньше и представлял собой исправленную версию X38 с устраненными ошибками и официальной поддержкой шины FSB 1600 МГц. Южный мост, несмотря на отношение набора системной логики к четвертой серии, остался прежним - ICH9R.
Графическая же составляющая новых интегрированных чипсетов претерпела серьезные изменения. Видеоядро GMA X4500HD для Intel G45 Express обрело поддержку DirectX 10, Shader Model 4.0 и OpenGL 2.0, а также имеет возможность аппаратного декодирования видео Full HD.

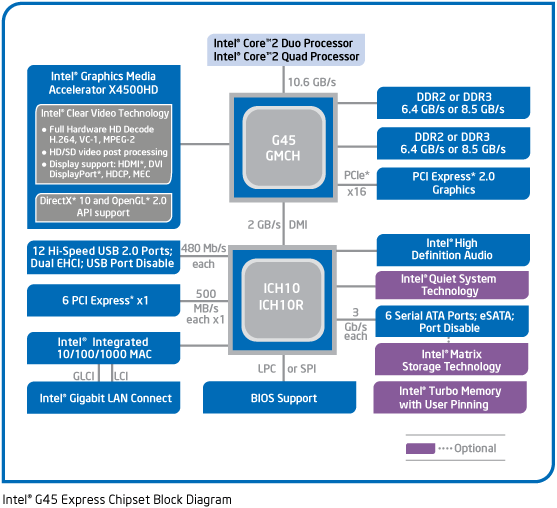

Блок-схема чипсета Intel G45 Express
Наборы системной логики G43 и G41 оснащены менее функциональным ядром X4500, лишенным уже полного аппаратного декодирования HD-видео, причем для второго чипсета заявлена поддержка шины PCI-E первой генерации.
Блок-схема чипсета Intel G43 Express
Кроме того, материнские платы на базе набора системной логики G41 комплектуются старым южным мостом ICH7, в котором доступно лишь восемь портов USB 2.0, четыре SATA II и четыре линии PCI-E 1.1, чего будет достаточно для интегрированного решения начального уровня.
Рассматриваемые в данном обзоре материнские платы основаны на чипсетах G45 и P43. Последний, в отличие от P45, лишен возможности работы в режиме CrossFire, но обладает все теми же шестнадцатью линиями PCI-E 2.0.
Технические характеристики плат
| Производитель | Gigabyte | Gigabyte |
| Модель | GA-EG45M-DS2H | GA-EP43-DS3L |
| Чипсет | Intel G45+ICH10R | Intel P43+ICH10 |
| Процессорный разъем | LGA775 | LGA775 |
| Поддерживаемые модели процессоров | Core 2 Extreme, Core 2 Quad, Core 2 Duo, Pentium Dual-Core, Celeron Dual Core, Celeron | Core 2 Extreme, Core 2 Quad, Core 2 Duo, Pentium Dual-Core, Celeron Dual Core, Celeron |
| Частота фронтальной шины (FSB), МГц | 1600*/1333/1066/800 | |
| Поддерживаемая память | DDR2 1066*/800/667 | DDR2 1200/1066/800/667 |
| Количество слотов памяти | 4 | 4 |
| Максимальный объем поддерживаемой памяти, ГБ | 16 | 16 |
| Графическое ядро | Intel GMA X4500HD | - |
| Видеоинтерфейсы | HDMI/DVI/D-Sub | - |
| Количество слотов PCI-E x16 | 1 (PCI-E 1.1 x4) | 1 (PCI-E 2.0) |
| Количество слотов PCI-E x1 | 1 | 4 |
| Количество слотов PCI | 2 | 2 |
| Количество портов USB 2.0 | 12 (6 на панели и 6 на плате) | 12 (8 на панели и 4 на плате) |
| COM порты | 1 на плате | 1 на плате |
| LPT порты | 1 на плате | 1 на плате |
| PS\2 порты | 1 для клавиатуры | 2 |
| FireWire (IEEE 1394) порты | 2 (1 на панели и 1 на плате) | - |
| Trusted Platform Module | + | - |
| Количество каналов IDE | 1 на два устройства (iTE IT8213) | 1 на два устройства (JMicron 368) |
| Количество каналов SATA II | 5 | 6 |
| Уровни RAID | 0, 1, 5, 10 | - |
| Количество каналов eSATA | 1 | - |
| Звуковая система | Realtek ALC889A (7.1, HDA) | Realtek ALC888 (7.1, HDA) |
| S/PDIF на задней панели | Оптический | Оптический и коаксиальный |
| Сетевой адаптер | Realtek 8111C (Gigabit Ethernet) | Realtek 8111C (Gigabit Ethernet) |
| Количество подключаемых вентиляторов | 2 четырёхконтактных | 2 четырёхконтактных 2 трехконтактных |
| Форм-фактор | mATX | ATX |
Gigabyte GA-EG45M-DS2H
Комплект поставки
Материнская плата Gigabyte GA-EG45M-DS2H поставляется в небольшой коробке фирменного дизайна, на которой отмечены поддерживаемые технологии и процессоры.
Упаковка Gigabyte GA-EG45M-DS2H
Плата относится к линейке Ultra Durable 2, которая подразумевает использование качественных компонентов в подсистеме питания, а также обладает возможностью динамически изменять количество фаз питания процессора в зависимости от нагрузки. Последняя опция позволяет незначительно сэкономить электроэнергию, но при использовании данной технологии в миллионах плат цифра составит уже внушительное количество киловатт. Естественно, для реализации энергосберегающего режима необходимо инсталлировать соответствующее ПО, идущее на диске.
Комплект поставки ничем особым не выделяется и полностью соответствует стандартным продуктам:
- Документация:
- Инструкция к материнской плате
- Краткое руководство по сборке системы
- Инструкция по установке процессоров
- Шлейфы и переходники:
- Два кабеля SATA
- Шлейф IDE
- Шлейф Floppy
- Дополнительно:
- I/O Shield
- Наклейка с логотипом Dolby
- Диски:
- DVD-диск с драйверами и дополнительным ПО

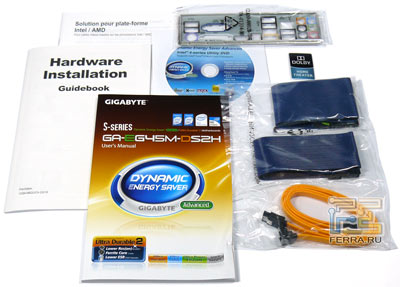

Комплект поставки Gigabyte GA-EG45M-DS2H
Осматриваем плату

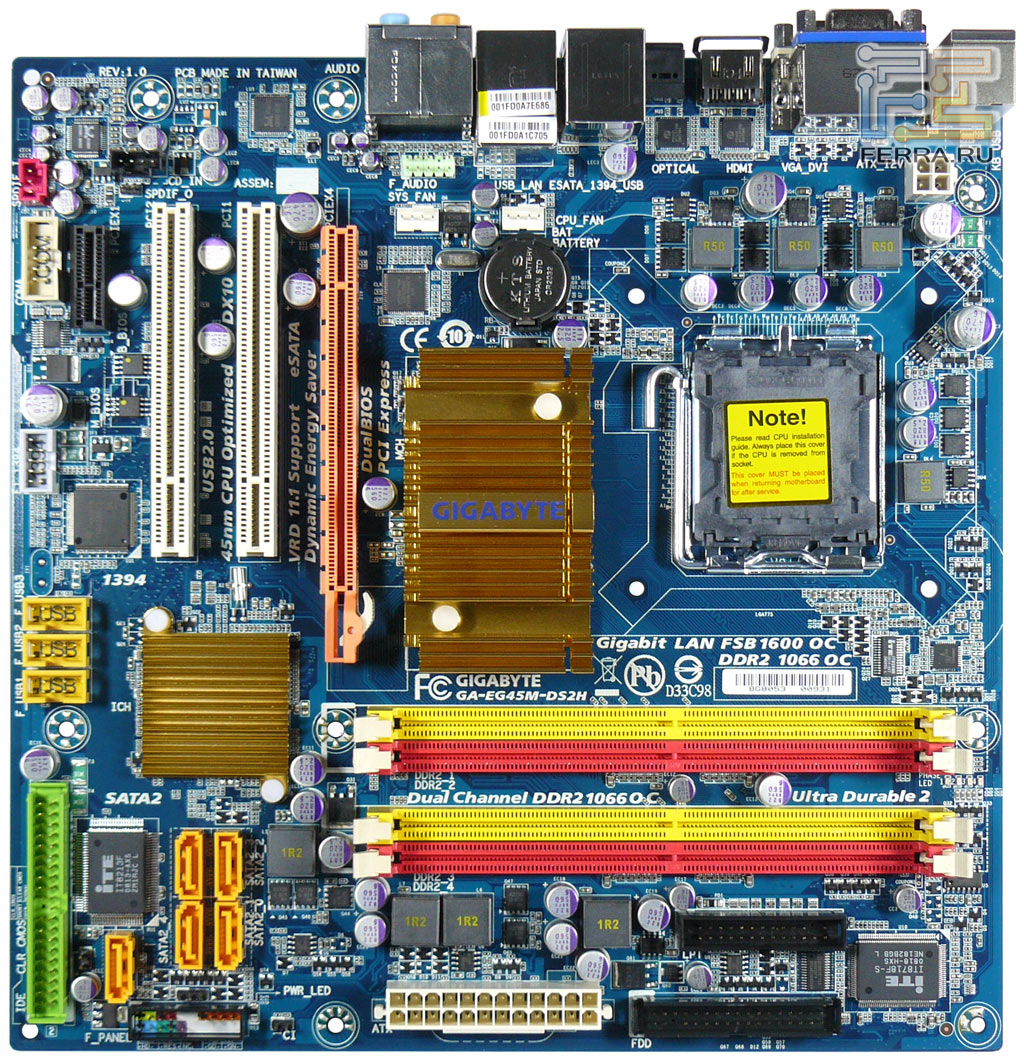

Gigabyte GA-EG45M-DS2H выполнена в форм-факторе mATX на фирменном синем текстолите, но из-за компоновки имеет полную ширину, в отличие от некоторых «офисных» сородичей.
Несмотря на габариты, разводка платы и расположение элементов вполне продуманы. Единственный огрех заключается в размещении возле слотов памяти LPT-порта для подключения планки с разъемом, ну и близкое расположение интерфейса PCI-E x16 относительно все тех же слотов DIMM.
С другой стороны, планку с параллельным интерфейсом найти не так легко, а память вряд ли придется часто менять при вставленной видеокарте. Тем более что мало найдется желающих устанавливать внешний графический акселератор в разъем, к которому подводится всего четыре линии PCI-E от южного моста ICH10R.
Подобная реализация кажется несколько странной, учитывая поддержку чипсетом G45 шины PCI Express 2.0, но для интегрированного решения с функциональным видеоядром GMA X4500HD внешний адаптер вряд ли потребуется - на плате установлены по одному D-Sub, DVI и даже HDMI, что позволит собрать неплохой медиацентр.
Слоты памяти, разъем питания, FDD и LPT

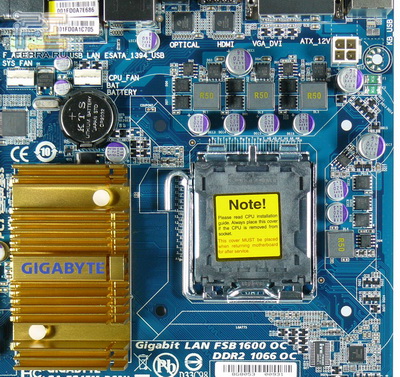

Подсистема питания процессора выполнена по 4-фазной схеме с качественной элементной базой. Возле задней панели платы установлен обычный разъем ATX12V, которого хватит даже для четырехъядерных CPU, работающих в номинальном режиме или с небольшим разгоном.

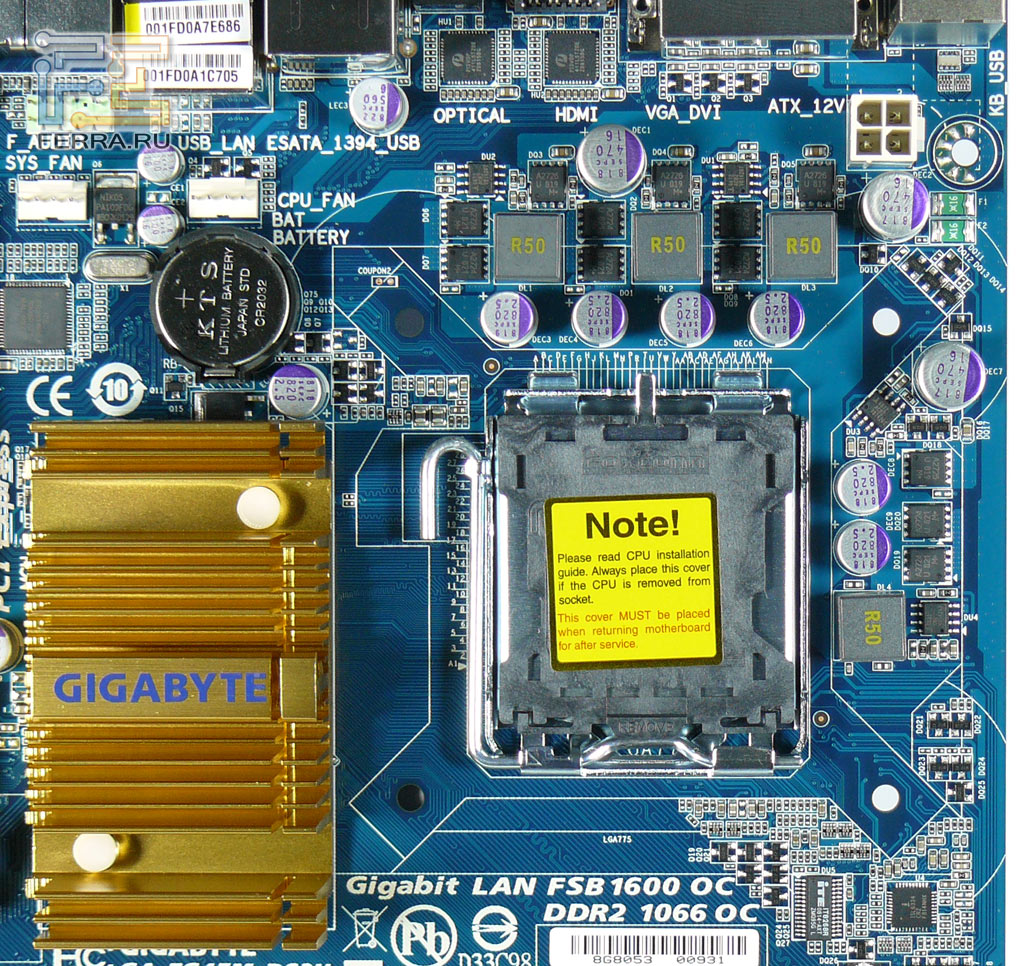

Подсистема питания процессора и охлаждения чипсета
Охлаждение микросхем чипсета осуществляется за счет обычных алюминиевых радиаторов: достаточно крупного на северном мосту и небольшого на южном. Для подключения вентиляторов предусмотрено всего лишь два разъема, включая процессорный, - оба четырехконтактные.

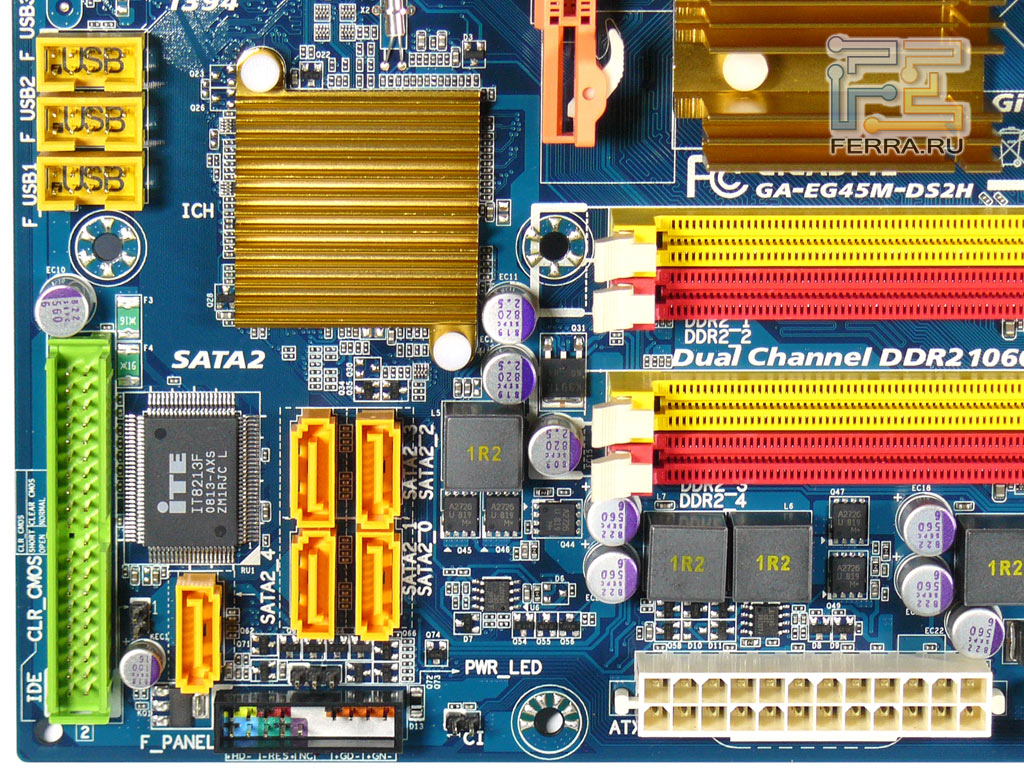

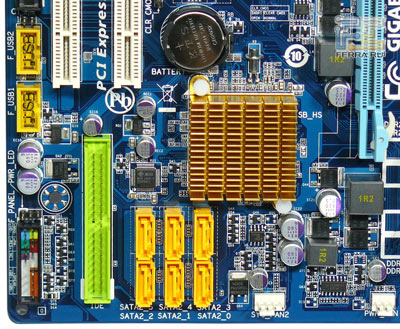

Радиатор на южном мосту, разъемы SATA, IDE, гребенки USB и FrontPanel
Наличие более функционального южного моста ICH10R позволяет пользователю организовать RAID-массивы уровней 0, 1, 0+1 и 5 или просто установить до пяти накопителей с интерфейсом SATA II. Еще один канал выведен на заднюю панель в виде eSATA. Также на плате реализован один канал IDE за счет внешнего контроллера iTE IT8213. За сетевые возможности отвечает чип Realtek 8111C, поддерживающий Gigabit Ethernet, за звук – HDA-кодек Realtek ALC889A.
На задней панели присутствуют один порт PS/2, оптический S/PDIF, шесть USB (еще шесть на самой плате), один eSATA, один из двух портов FireWire, один RJ45 и шесть аудио-разъемов. Подключение мониторов осуществляется за счет аналогового D-Sub и цифровых DVI и HDMI, которые без проблем можно задействовать для вывода изображения на несколько приемников (D-Sub и DVI так уж точно).

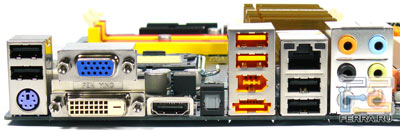

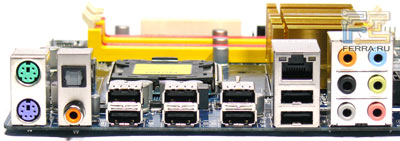

Задняя панель платы Gigabyte GA-EG45M-DS2H

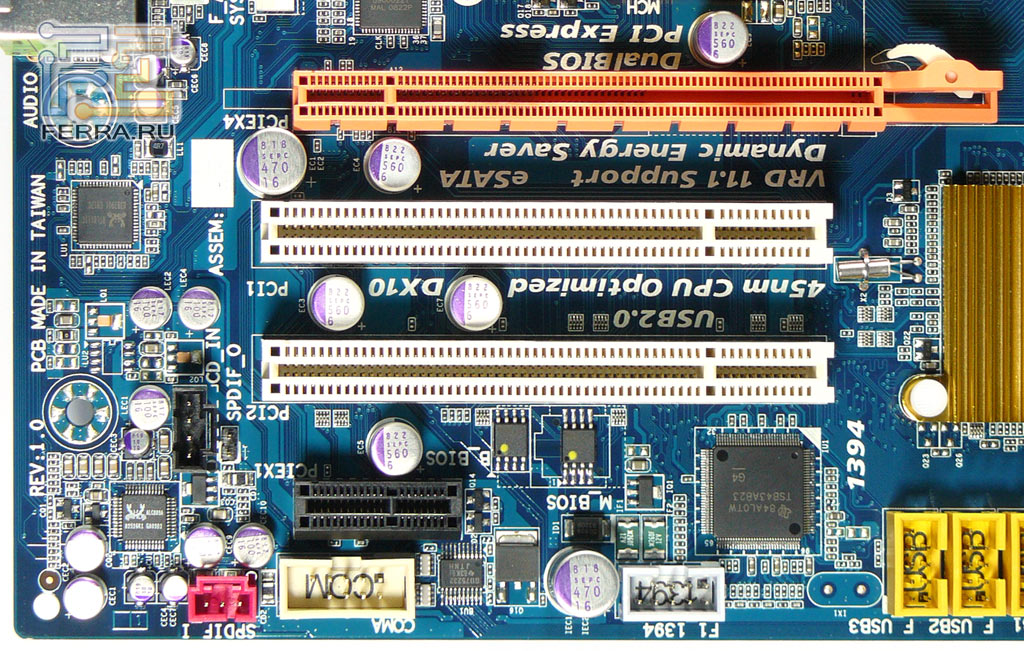

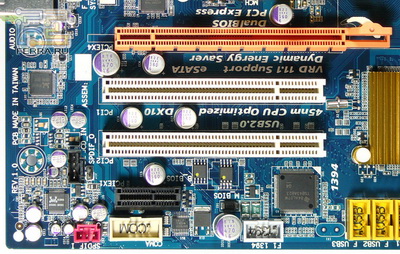

Если функциональности GA-EG45M-DS2H будет недостаточно, то на плате предусмотрено два разъема PCI, один PCI-E x1 и один PCI-E x16, на котором, как уже отмечалось, разведено четыре линии PCI Express 1.1 от южного моста.
BIOS

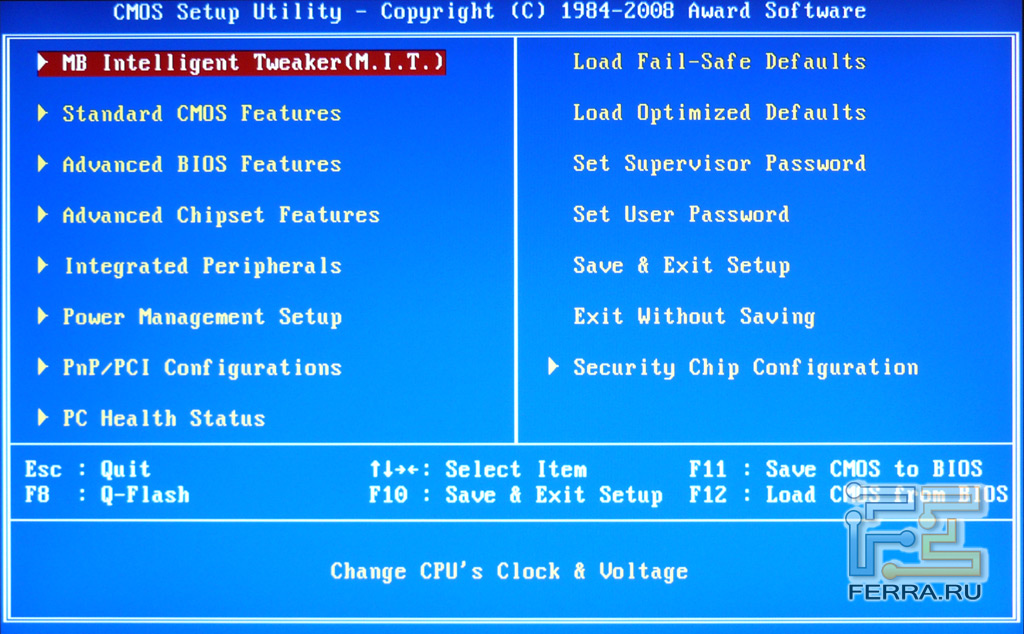

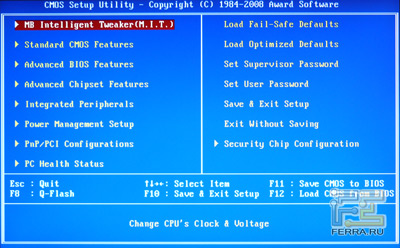

BIOS платы основан на микрокоде Award и, помимо тонкой настройки системы, позволяет повысить быстродействие компьютера за счет разгона процессора.

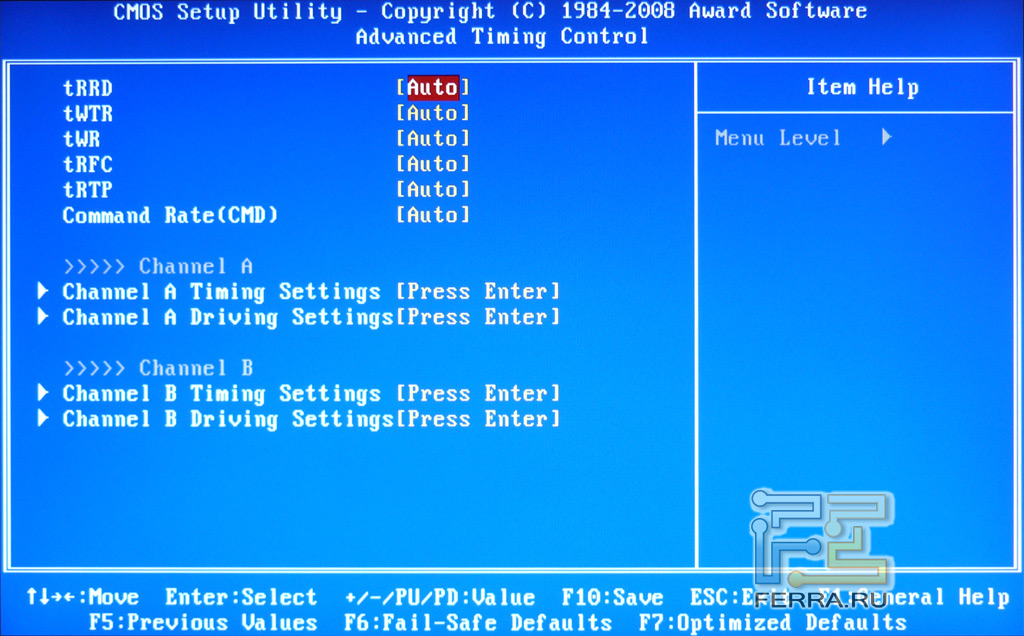

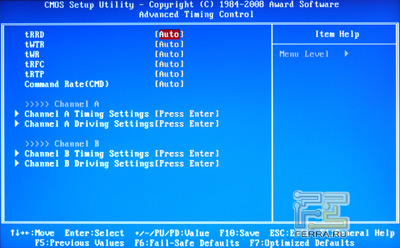

Все необходимые настройки памяти, напряжений и разгона сосредоточены в меню MB Intelligent Tweaker (M.I.T.); для открытия в нем некоторых отсутствующих пунктов необходимо нажать комбинацию клавиш Ctrl+F1 в главном меню BIOS Setup. Эта же комбинация открывает скрытые пункты и в других разделах.

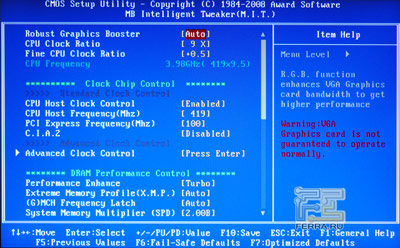

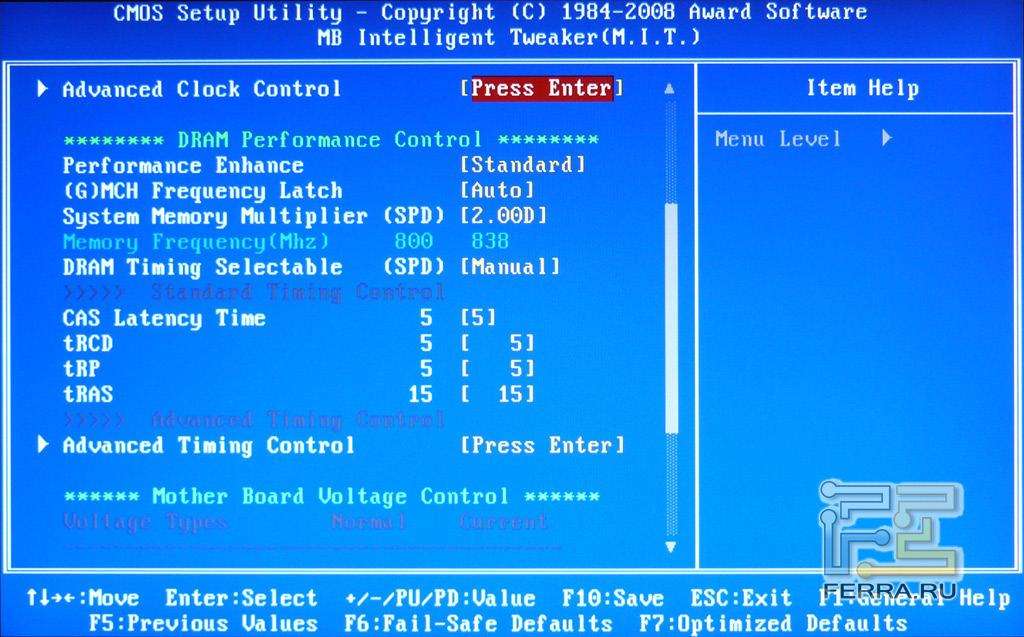

MB Intelligent Tweaker (M.I.T.) 1

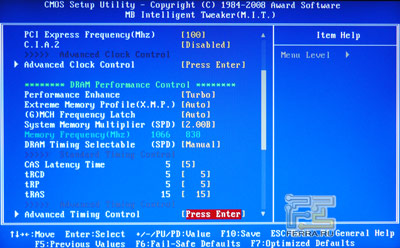

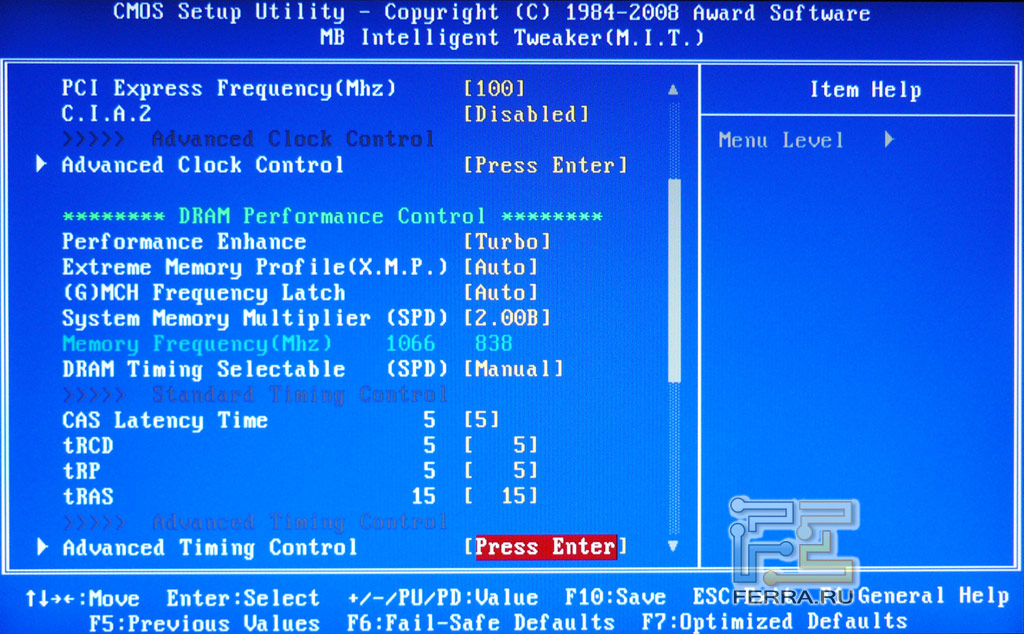

MB Intelligent Tweaker (M.I.T.) 2

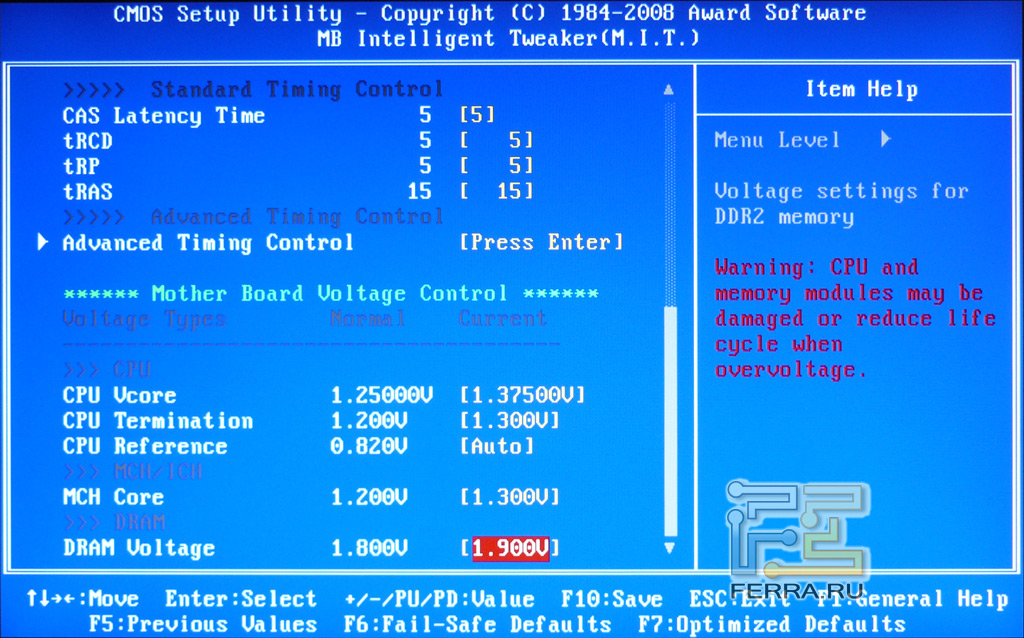

MB Intelligent Tweaker (M.I.T.) 3
В M.I.T. есть возможность настраивать частоту шины FSB, PCI-E, Performance Level (внутренние задержки чипсета, режимы Standard, Turbo и Extreme вместо числовых значений), режимы работы памяти и тайминги, напряжения на процессоре, шине FSB и северном мосту, а также на памяти. Отсутствует пункт CPU PLL, что не позволит серьезно разгонять четырехъядерные процессоры, но, учитывая позиционирование платы, вряд ли это назовешь минусом.
Все возможные настройки BIOS Setup для разгона платы сведены в таблицу.
| Модель |
Gigabyte GA-EG45M-DS2H |
|
BIOS |
|
| Тип BIOS |
Award |
|
Мониторинг и управление системами охлаждения |
|
| Количество контролируемых линий питания |
4 |
| Количество контролируемых температур |
2 |
| Количество контролируемых оборотов вентиляторов |
2 |
| Система зависимости оборотов вентиляторов от температуры |
+ |
| Возможность выключения системы при перегреве |
- |
| Сигнализация при перегреве |
+ |
| Сигнализация при отказе вентиляторов |
+ |
|
Возможности разгона |
|
| Изменение множителя процессора |
+ |
| Частота FSB |
От 100 до 1200 МГц с шагом в 1 МГц |
| Частота PCI-E |
От 90 до 150 МГц с шагом в 1 МГц |
| Частота памяти |
Выбирается множителем |
| Настройка Performance Level |
+ |
| Напряжение на процессоре (CPU Vcore) |
От 0,50000 до 1,6 В с шагом в 0,00625 В |
| Напряжение на шине FSB (CPU Termination) |
От 1,050 до 1,5 В с шагом в 0,050/0,1 В |
| Напряжение CPU Reference |
От 0,821 до 0,886 В |
| Напряжение на северном мосту (MCH Core) |
От 1,1 до 1,4 В с шагом 0,1 В |
| На модулях памяти (DRAM Voltage) |
От 1,8 до 2,5 В с шагом в 0,1 В |
| Возможность динамического разгона |
- |

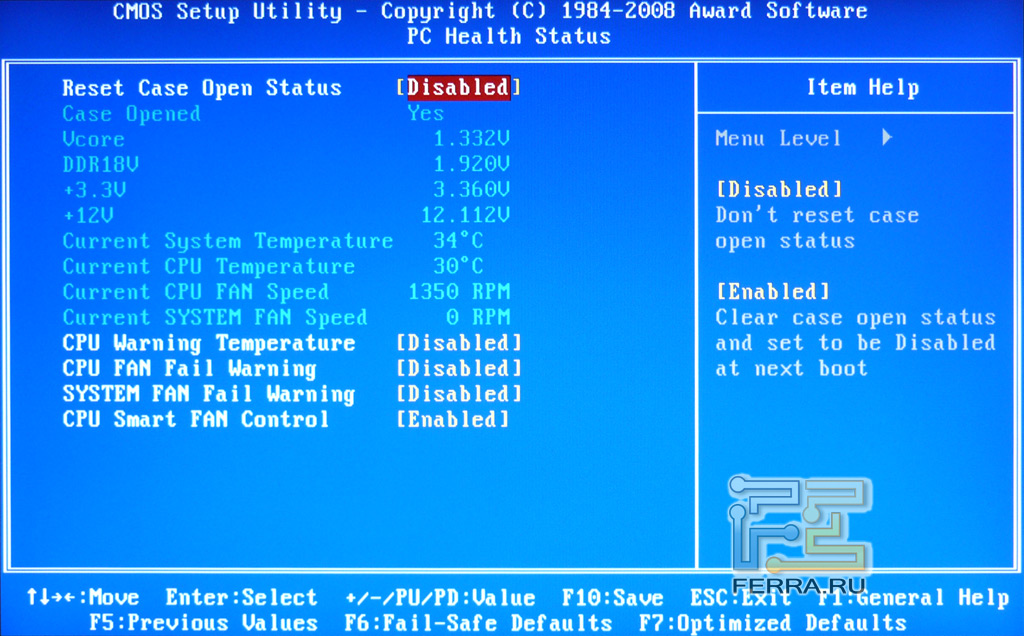

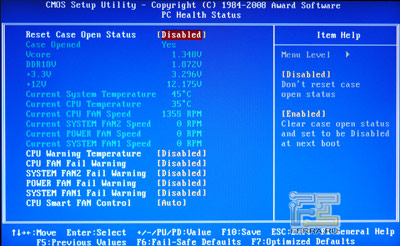

Мониторинг минимальный, но позволяющий отслеживать напряжения на процессоре и памяти, на основных линиях питания (кроме +5 В), а также температуру CPU, платы и частоту вращения двух вентиляторов. Есть возможность активировать сигнализацию при достижении критической температуры на процессоре или остановке вентиляторов.

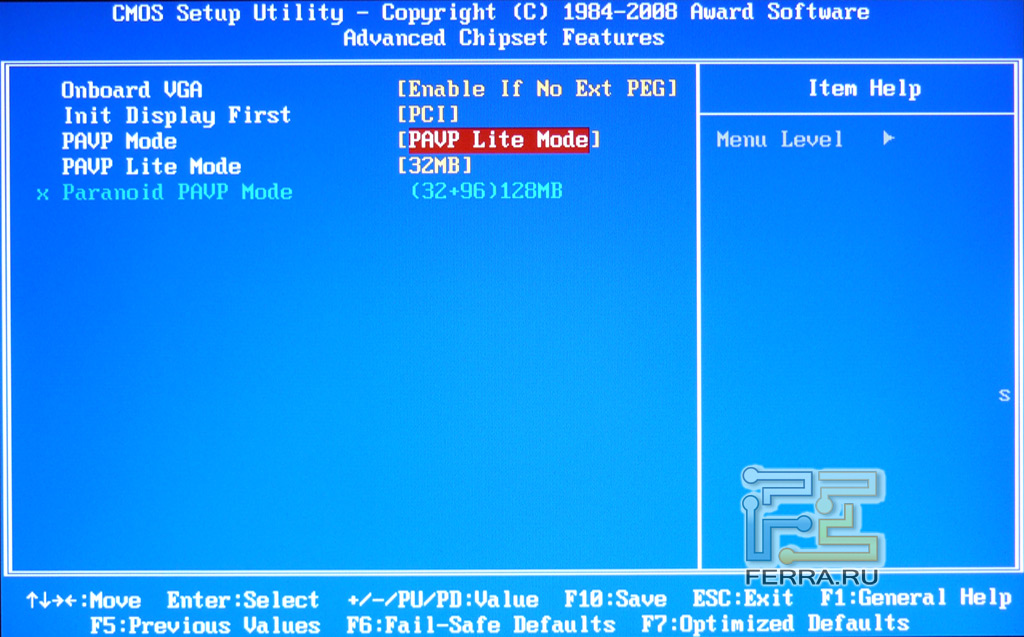

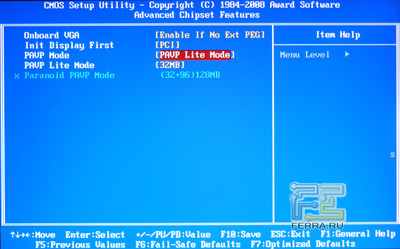

Настройка режима работы видеоядра и объема памяти, выделяемого для его нужд, сосредоточена в меню Advanced Chipset Features.
Платы Gigabyte поддерживают возможность перепрошивки BIOS при помощи встроенной утилиты Q-Flash, для чего достаточно использовать обычный флэш-драйв, вместо архаичного флоппи-дисковода. Кроме того, GA-EG45M-DS2H имеет две микросхемы BIOS и, в случае повреждения микрокода, можно будет восстановить работоспособность системы при помощи второго чипа.
Разгон
Для выяснения потенциала платы была собрана следующая конфигурация:
- Процессор:
- Intel Core 2 Duo E8500 (3,16 ГГц)
- Оперативная память:
- G.Skill F2-8800CL5D-4GBPI (2×2048 МБ, DDR2-1100, 5-5-5-15-2T, dual channel)
- Видеокарта:
- ASUS EN8800GS TOP 384M
- Жёсткий диск:
- Samsung HD252HJ (250 ГБ, SATA2)
- Блок питания:
- Seasonic SS-600HM (600 Вт)
Тестирование проводилось в среде Windows Vista Ultimate x86 SP1, в качестве стресс-теста использовалась утилита OCCT 3.01 с часовым прогоном, при этом выбиралась большая матрица.

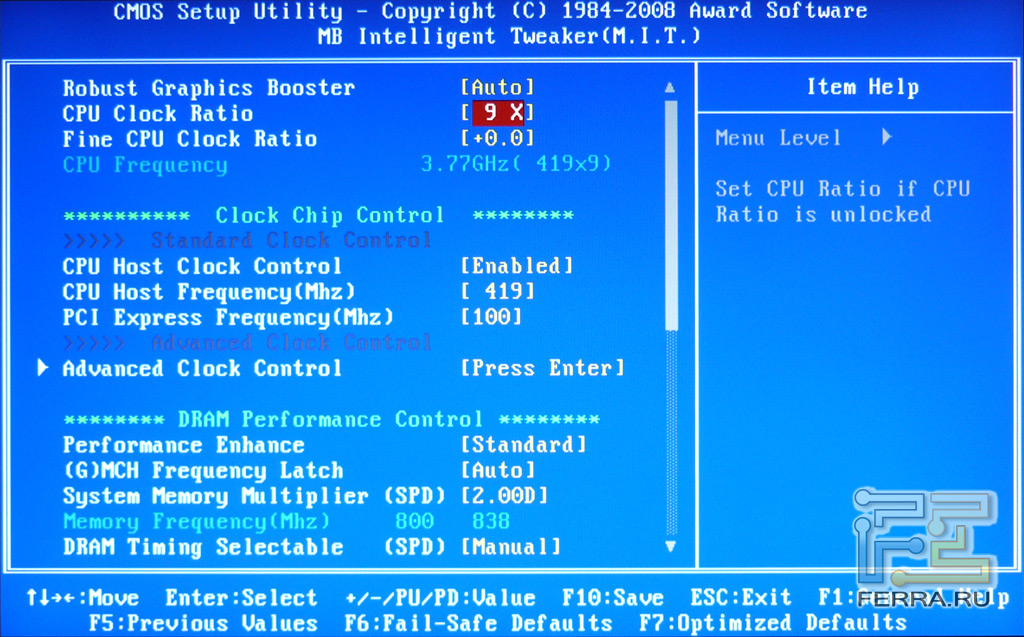

Итак, до частоты порядка 419 МГц плата сохраняла полную стабильность, но после этого значения она уже отказывалась стартовать. Ни поднятие различных напряжений, ни выбор щадящего режима для памяти так и не помогли перешагнуть данный порог.

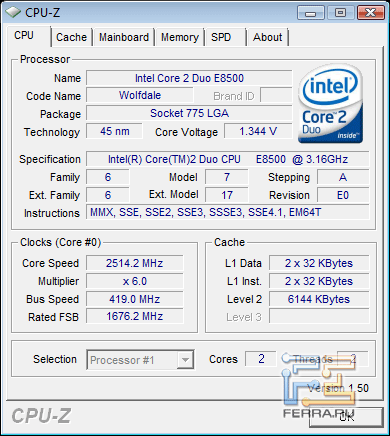

Уровень разгона Gigabyte GA-EG45M-DS2H
Подобная проблема также известна по материнским платам Gigabyte на базе чипсета P43 – в BIOS стоит искусственное ограничение по частоте и так не особо разгоняемого решения. Судя по всему, продукты от этой компании на базе G45 имеют аналогичные ограничения, и 419 МГц будет максимальной частотой при форсировании системы.
Gigabyte GA-EP43-DS3L
Комплект поставки
Следующий участник на тестирование попал к нам в OEM-комплектации, т.е. без коробки. Комплект поставки достаточно скудный, но и стоимость платы не высокая.
- Документация:
- Инструкция к материнской плате
- Шлейфы и переходники:
- Два кабеля SATA
- Шлейф IDE
- Шлейф Floppy
- Дополнительно:
- I/O Shield
- Диски:
- DVD-диск с драйверами и дополнительным ПО

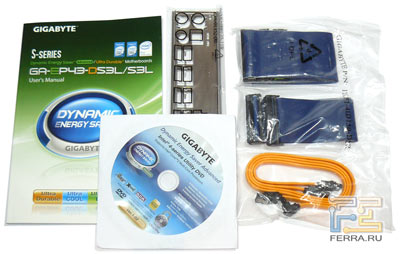

Комплект поставки Gigabyte GA-EP43-DS3L
Осматриваем плату

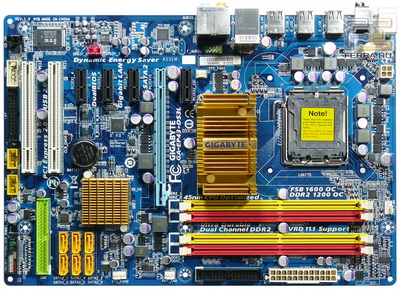

Плата GA-EP43-DS3L выполнена на синем текстолите и за счет небольшой ширины без проблем может поместиться в любой корпус. Расположение компонентов продумано, придраться практически не к чему.
Даже слоты DIMM находятся на значительном расстоянии от разъема PCI-E x16, чтобы спокойно менять память, не вынимая графическую карту из системы.

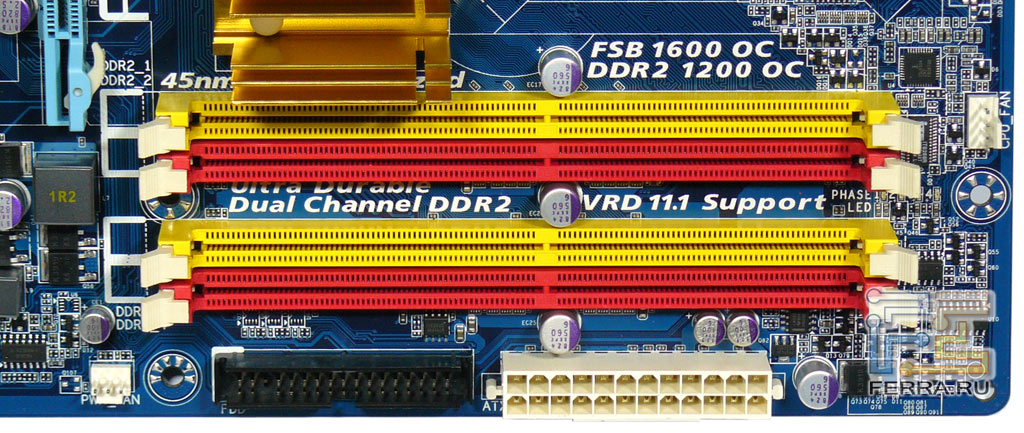

Слоты памяти, разъем питания и FDD
Питание процессора выполнено по 4-фазной схеме, в активе которой полимерные конденсаторы и дроссели в броневых сердечниках, как, впрочем, и во всех цепях питания платы. В качестве MOSFET используются уже стандартные транзисторы. Разъем дополнительного питания процессора обычный, четырехконтактный. Как и интегрированное решение, плата поддерживает возможность отключения во время простоя системы невостребованных фаз питания, тем самым экономя электроэнергию.

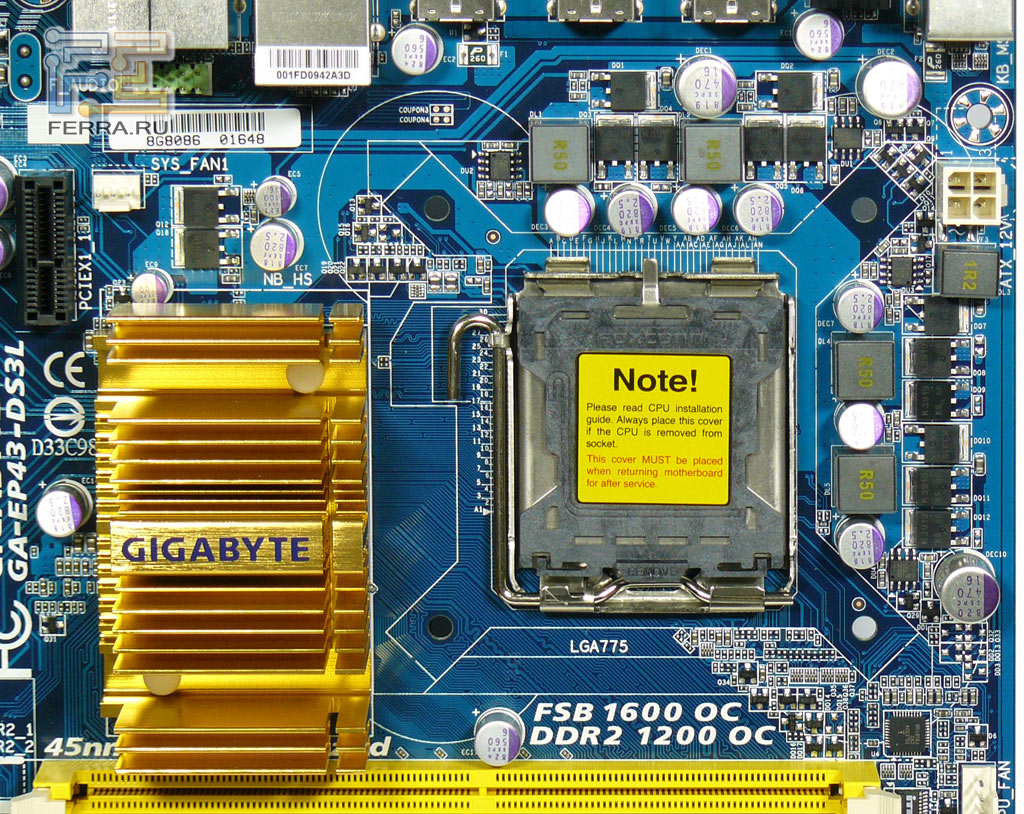

Подсистема питания процессора и охлаждения чипсета
Система охлаждения, как и у GA-EG45M-DS2H, состоит из двух алюминиевых радиаторов. Количество разъемов для подключения вентиляторов равно четырем, два из них позволяют управлять оборотами вентиляторов по ШИМ.
Все шесть разъемов для подключения SATA-устройств расположены в два ряда возле края платы, при этом возможности организовать RAID-массивов нет, так как в качестве южного моста используется менее функциональный ICH10. Тут же находится разъем IDE, реализованный при помощи чипа JMicron 368.

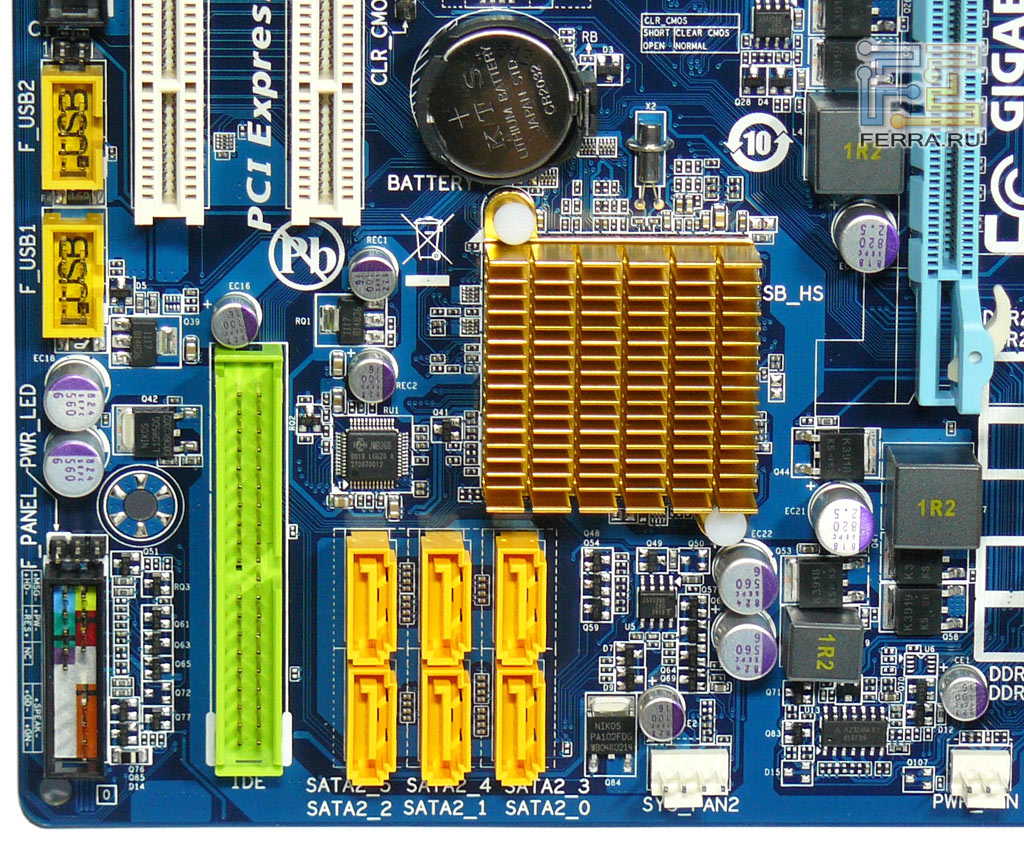

Радиатор на южном мосту, разъемы SATA, IDE, гребенки USB и FrontPanel
Сетевые возможности представлены знакомым уже контроллером Realtek 8111C, а вот звуковая подсистема выполнена за счет кодека Realtek ALC888.
На задней панели есть два порта PS/2, оптический и коаксиальный S/PDIF, восемь USB (еще четыре на самой плате), один RJ45 и шесть аудио-разъемов.
Задняя панель платы Gigabyte GA-EG45M-DS2H

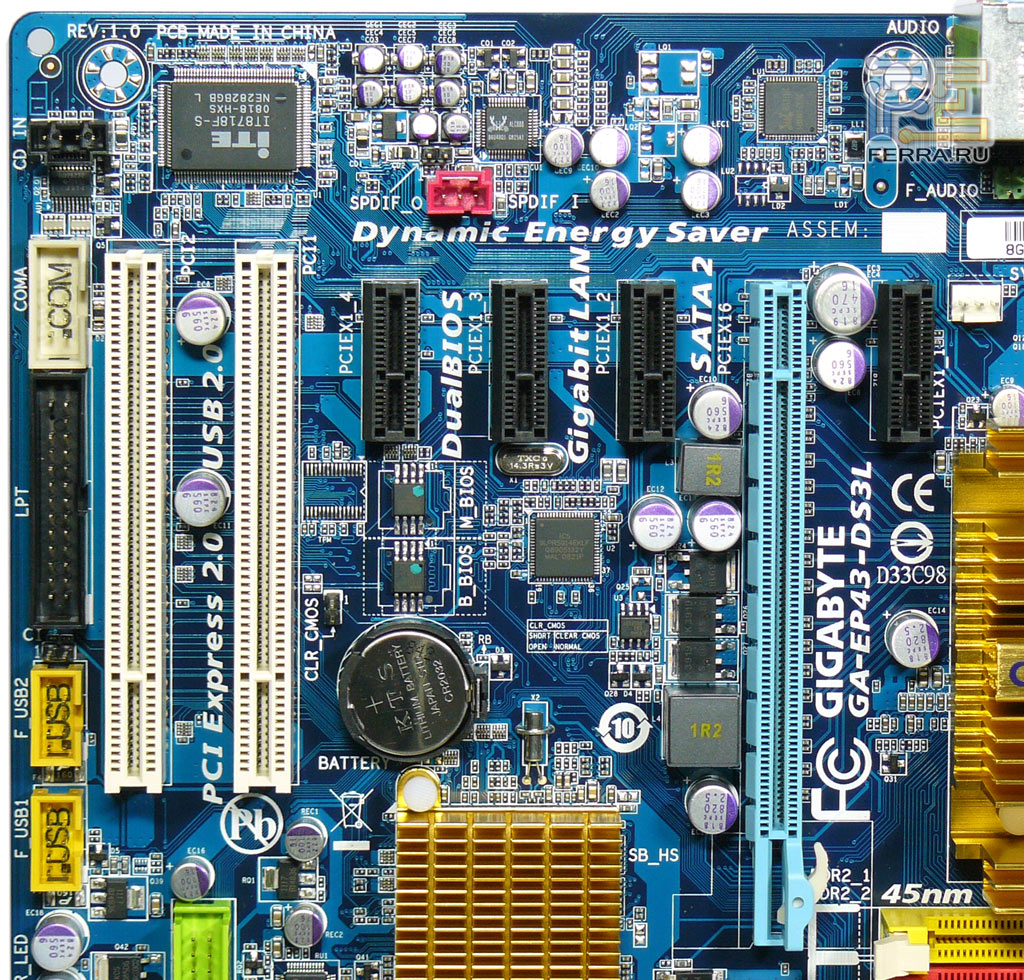

Для расширения функциональности на плате, кроме разъема PCI-E x16, поддерживающего шину PCI Express 2.0, присутствуют еще четыре x1 PCI-E 1.1 и два обычных PCI.
Этого будет более чем достаточно, чтобы собрать современную «рабочую лошадку».
BIOS
Настройки BIOS Setup платы повторяют таковые у GA-EG45M-DS2H с некоторыми отличиями в плане оверклокерских возможностей и мониторинга. Ну и отсутствуют, естественно, настройки встроенного графического ядра.
В меню M.I.T. уже есть возможность выбрать один из профилей разгона системы, что понравится пользователям, не особо разбирающимся в оверклокинге. Также есть пункт, отвечающий за выбор профиля EPP, при условии наличия соответствующей памяти.
MB Intelligent Tweaker (M.I.T.) 1
MB Intelligent Tweaker (M.I.T.) 2

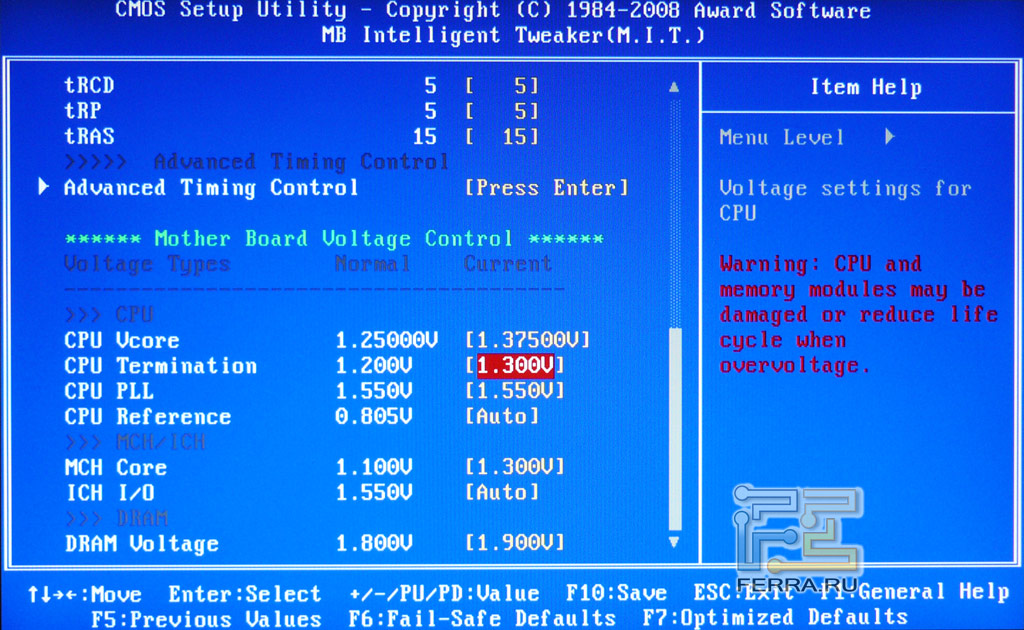

MB Intelligent Tweaker (M.I.T.) 3
Расширен список изменяемых напряжений. Например, такой важный пункт как CPU PLL, позволит лучше разгонять четырехъядерные процессоры. Добавлена возможность повышать напряжение на южном мосту.
| Модель |
Gigabyte GA-EP43-DS3L |
|
BIOS |
|
| Тип BIOS |
Award |
|
Мониторинг и управление системами охлаждения |
|
| Количество контролируемых линий питания |
4 |
| Количество контролируемых температур |
2 |
| Количество контролируемых оборотов вентиляторов |
4 |
| Система зависимости оборотов вентиляторов от температуры |
+ |
| Возможность выключения системы при перегреве |
- |
| Сигнализация при перегреве |
+ |
| Сигнализация при отказе вентиляторов |
+ |
|
Возможности разгона |
|
| Изменение множителя процессора |
+ |
| Частота FSB |
От 100 до 1200 МГц с шагом в 1 МГц |
| Частота PCI-E |
От 90 до 150 МГц с шагом в 1 МГц |
| Частота памяти |
Выбирается множителем |
| Настройка Performance Level |
+ |
| Напряжение на процессоре (CPU Vcore) |
От 0,50000 до 1,6 В с шагом в 0,00625 В От 1,6 до 2 В с шагом 0,2 В |
| Напряжение на шине FSB (CPU Termination) |
От 1,050 до 1,5 В с шагом в 0,050/0,1 В |
| Напряжение CPU PLL |
От 1,55 до 1,85 В с шагом 0,1 В |
| Напряжение CPU Reference |
От 0,821 до 0,886 В |
| Напряжение на северном мосту (MCH Core) |
От 1,1 до 1,4 В с шагом 0,1 В |
| Напряжение на южном мосту (ICH I/O) |
От 1,55 до 1,85 В с шагом 0,1 В |
| На модулях памяти (DRAM Voltage) |
От 1,8 до 2,5 В с шагом в 0,1 В |
| Возможность динамического разгона |
Четыре профиля |
Разгон
Учитывая, что плата Gigabyte GA-EP43-DS3L основана на наборе системной логики Intel P43 Express, то ограничение разгона частотой 419 МГц по шине FSB присутствует и здесь. Конечно, такое поведение продукта несколько сужает круг потенциальных клиентов, которые желали бы заняться оверклокингом, но для обычных пользователей это минусом никак не назовешь.
Тестирование
Тестовая конфигурация
Тестовый стенд имел следующую конфигурацию:
- Процессор:
- Intel Core 2 Duo E8500 (3,16 ГГц)
- Оперативная память:
- G.Skill F2-8800CL5D-4GBPI (2×2048 МБ, DDR2-1100@800, 5-5-5-15-2T, dual channel)
- Видеокарта:
- XFX GF GTX295 576M 1792MB DDR3
- Жёсткий диск:
- Samsung HD252HJ (250 ГБ, SATA2)
- Блок питания:
- Seasonic SS-600HM (600 Вт)
Использовалась та же операционная система, что и при разгоне. После установки ОС отключались брандмауэр, Windows Defender, а также все фоновые программы из автозагрузки. Файл подкачки задавался объемом 4096 МБ.
Тестирование платы Gigabyte GA-EG45M-DS2H проходило также с включенным видеоядром, при этом объем памяти для него выделялся в размере 256 МБ.
Результаты тестирования
В архиваторе 7-Zip функционирующая встроенная видеокарта уже сильнее влияет на результат.

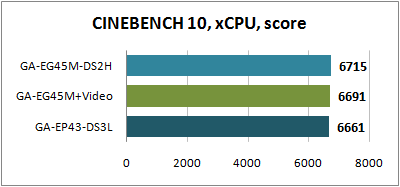

Опять же, при математических расчетах разница между продуктами отсутствует, что и подтверждает программа wPrime.

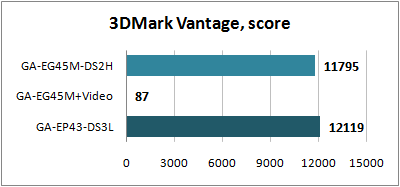

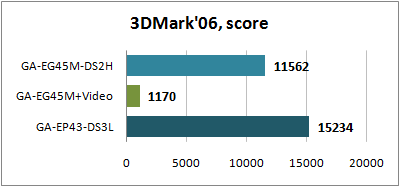

Но Far Cry 2 даже при разрешении 1024×768 и среднем качестве картинки оказался чувствительным к ограничениям материнской платы с интегрированным видеоядром. Так что не все так гладко, как хотелось бы…
Выводы
Рассмотренные нами платы Gigabyte GA-EG45M-DS2H и GA-EP43-DS3L оказались неплохими «рабочими лошадками». Плата на базе P43 подойдет для системы начального уровня, а интегрированное решение станет отличным выбором для постройки медиацентра. Поддержка такого интерфейса, как HDMI и аппаратное кодирование видео Full HD позволят просматривать фильмы на большом экране. И если незначительный уровень разгона для платы с видеоядром не так критичен, то продукт на базе P43 теряет свою привлекательность для оверклокера. Если же разгон не планируется, или же планируется незначительный, то GA-EP43-DS3L прекрасно справится с поставленными задачами.
