26 Май 2009

Материнская плата ASUS Rampage II Gene на чипсете Intel X58

Раздел: Обзоры, Тесты плат ASUS
Источник: 3DNews | Автор: Александр Митрофанов


Современные мат. платы рекомендует



Не так давно компания запустила в производство весьма интересную серию материнских плат под названием Gene. В нее вошли такие модели, как Rampage II Gene (на чипсете Intel X58) и Maximus II Gene (на чипсете Intel P45). Данные платы отличаются MicroATX форм-фактором, но при этом остаются high-end-платами с соответствующими функциональными возможностями.

Что это дает пользователю? На практике, это позволяет собрать компьютер размером с “пакетик чая”, который по своим характеристикам будет соответствовать более массивным и громоздким системам. Таким образом, в ломают стереотип о том, что MicroATX-плата - это интегрированная 10-долларовая плата для бухгалтера. В свое время (а точнее, в 2003 году), та же сломала стереотип о том, что дорогая high-end не может быть основана на интегрированном чипсете (см. наш архив). Однако замыслы маркетологов - это одно, а что получилось у инженеров на практике - мы сейчас и узнаем, на примере платы Rampage II Gene.

Спецификация Rampage II Gene

Rampage II Gene
Процессор - Core i7 QPI 133 МГц
- Разъем Socket LGA1366
Системная память - Шесть 240-контактных слотов для DDR3 SDRAM DIMM
- Максимальный объем памяти 12 Гб
- Поддерживается память типа DDR3 1066/1333/1600/1800*
- Возможен трех- и двухканальный доступ к памяти
- Поддержка технологии Intel XMP
- Индикатор питания
Возможности расширения - Один 32-битный PCI Bus Master-слот
- Один слот PCI Express x4
- Двенадцать портов USB 2.0 (6 встроенных + 6 дополнительных)
- Два порта IEEE1394 (FireWire; один встроенный + один дополнительный)
- Звук High Definition Audio 7.1
- Cетевой контроллер Gigabit Ethernet
BIOS - 16 Мбит Flash ROM
- AMI BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features
- Технология EZ Flash 2
- Технология CrashFree BIOS 3
- Технология MyLogo 3
- Технология MemOK
- Поддержка LCD Poster
- Multi-languages BIOS
Управление питанием - Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB
- Основной 24-контактный разъем питания ATX
- Дополнительный 8-контактный разъем питания
Размер - MicroATX форм-фактор, 244×244 мм (9,6″ x 9,6″)
Средняя цена по данным Маркет.3DNews: 9300 руб.
(Посмотреть все предложения)

Коробка

Как вы уже поняли из спецификаций, материнская плата Rampage II Gene имеет MicroATX форм-фактор. Поэтому в сделали для нее соответствующую по размерам коробку:

ASUS Rampage II Gene упаковка

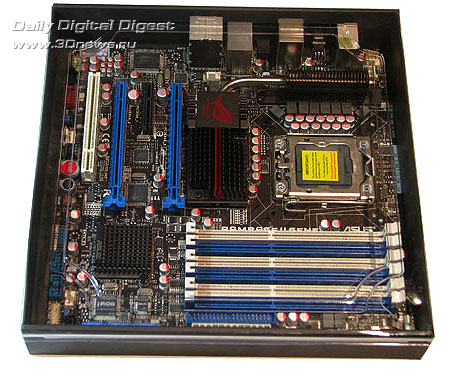

А поскольку коробка маленькая, то мы можем предположить, что комплектация будет небогатой.

ASUS Rampage II Gene упаковка 2

Комплектация

В комплект поставки входят следующие элементы:

  • материнская плата;
  • руководство пользователя на английском языке;
  • DVD-диск с ПО и драйверами;
  • один ATA133-шлейф;
  • четыре кабеля SerialATA;
  • большая наклейка с логотипом Republic of Gamers;
  • набор дополнительных коннекторов;
  • заглушка на заднюю панель корпуса;
  • гибкий мост SLI;
  • модуль LCD Poster;
  • набор стяжек.

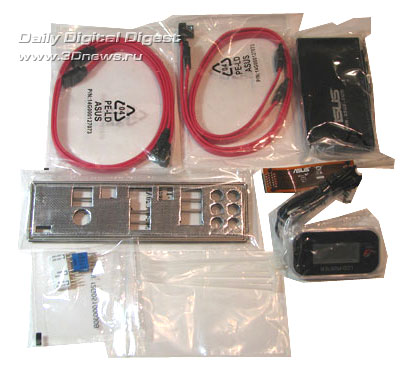

В целом, данная комплектация вполне подходит для платы бюджетного уровня, но для уровня high-end она могла бы быть и побогаче. Конечно, кое-что можно докупить в магазине отдельно, как, например, кабели SerialATA, соответствующие переходники питания или планки с дополнительными портами. Однако некоторые компоненты в розницу приобрести нельзя или очень трудно. В их число входят внешние термодатчики (плата поддерживает два датчика), а также фирменный вентилятор на радиатор PWM.

ASUS Rampage II Gene комплектация 1

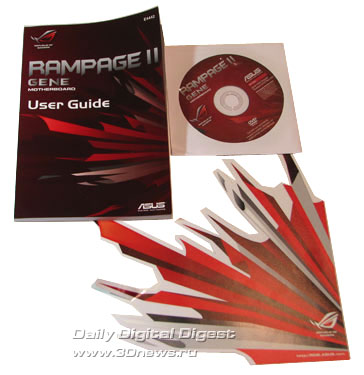

Впечатление от комплектации было частично исправлено очень качественным и подробным руководством пользователя, а также DVD-диском. На последнем записан полный набор необходимых драйверов и фирменных утилит (включая драйверы для 32- и 64-битных версий Windows, а также драйверы для Linux). Кроме того, на диске записаны - пакет Kaspersky Anti-Virus 7.0, Ulead Burn.Now 4.5, Corel MediaOne Starter, Ulead PhotoImpact 12 SE, CyberLink PowerBackup и WinZip 11. Отдельно отметим, что на диске есть лицензионная версия Futuremark 3DMark06 Advanced Edition, а также фирменное ПО X-Fi.

ASUS Rampage II Gene комплектация 2

Плата Rampage II Gene

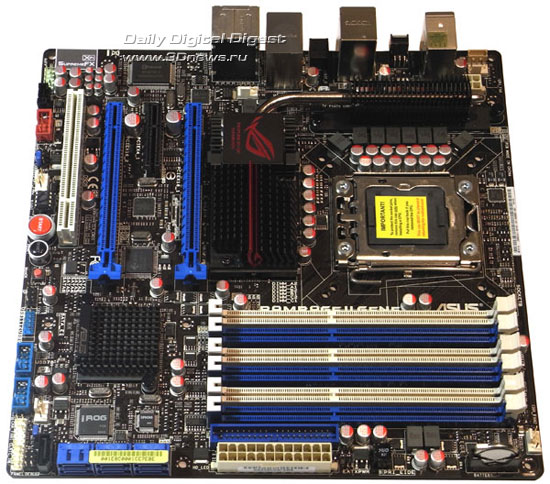

В обзоре платы Rampage II Extreme мы говорили о дефиците свободного места на PCB, которое заставило разработчиков увеличить размеры платы на один дюйм. Поэтому очень интересно, каким образом инженеры умудрились реализовать практически аналогичные возможности на плате гораздо меньшей площади.

ASUS Rampage II Gene плата

Сборка системы происходит быстро и без проблем. В частности, отсутствует блокировка PCI Express видеокартой защелок слотов DIMM. При этом, обратите внимание, первый PEG-слот расположен довольно близко от слотов памяти. Как так? Оказывается, решение найдено простое, как все гениальное - левых защелок на слотах нет! При этом никаких отрицательных последствий мы не обнаружили, модули памяти очень плотно сидят в своих гнездах.

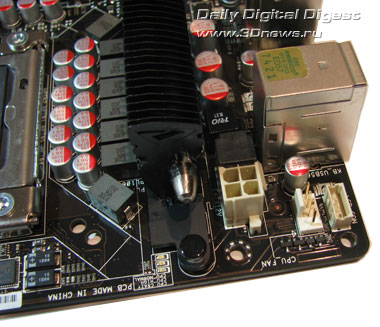

Что касается разъемов питания, то они установлены очень удобно, по краям платы, 24-контактный - на нижнем краю, 8-контактный - на правом.

ASUS Rampage II Gene разъем питания

Отметим, что плата сохранила обратную совместимость со “старыми” блоками питания и позволяет использовать их с кабелями 20 + 4. При этом неиспользуемые контакты дополнительного разъема закрыты пластиковой крышкой.

Кстати, рядом установлен 4-контактный разъем CPU_FAN для процессорного кулера. Это очень близко от процессорного разъема. Также на плате установлено еще четыре 4-контактных разъема: CHA_FAN1 и CHA_FAN2 - на левом и правом углах платы, OPT_FAN1 - около “северного моста” и OPT_FAN2 - на левом краю платы.

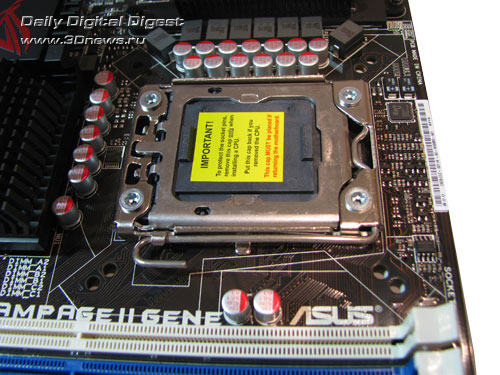

ASUS Rampage II Gene сокет

Кстати, рядом с процессорным разъемом расположены не четыре монтажных отверстия для крепления кулера, а все восемь! Второй набор отверстий совпадает с точками крепления кулеров LGA775, что, теоретически, позволяет установить такие кулеры. На практике оказалось, что не все LGA775 кулеры можно установить на плату. Например, установке крепежной планки очень удачного кулера Gigabyte G-Power мешает защелка процессорного разъема.

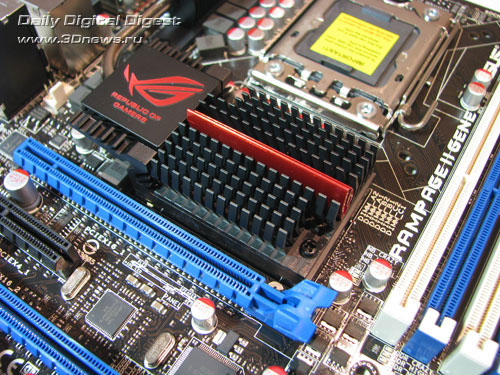

На “северном мосту” установлен радиатор средних размеров, который соединен с радиатором на модуле питания при помощи тепловой трубки. Теплового соединения между радиаторами “северного” и “южного” мостов - нет.

ASUS Rampage II Gene северный мост

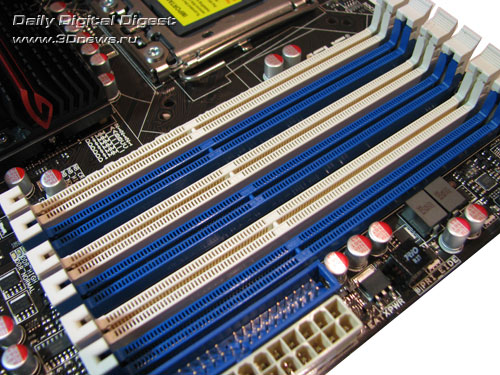

Под “северным мостом” установлено шесть 240-контактных слотов DIMM для модулей памяти DDR3. Они разбиты на три группы по два слота, с чередованием цветов. Чтобы задействовать трехканальный режим, нужно установить модули в слоты одного цвета (вариант с тремя модулями).

ASUS Rampage II Gene DIMMs

Отметим, что плата поддерживает память стандарта DDR3-1066/1333/1600, а максимальный общий объем памяти равен 12 Гб.

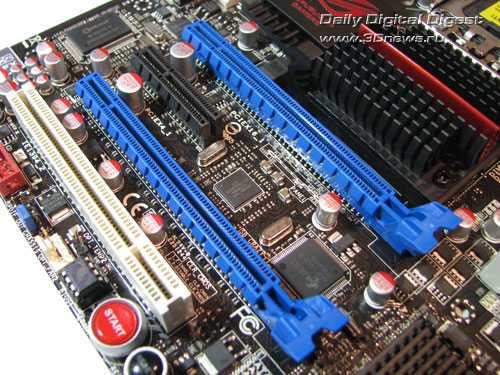

На плате установлено два слота PCI Express Graphics (оба с фиксаторами), которые предназначены для видеокарт.

ASUS Rampage II Gene слоты

Кроме них на Rampage II Gene присутствует слот PCI, а также слот PCI Express x4 с разрезанной задней стенкой.

Возможности расширения

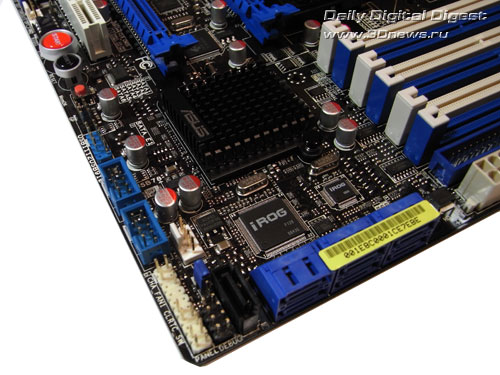

На плате Rampage II Gene установлен “южный мост” ICH10R, с радиатором. В результате, плата поддерживает шесть портов SerialATA II и позволяет объединить диски в RAID-массивы уровня 0, 1, 5 и 10. Порты окрашены в синий цвет и ориентированы параллельно плоскости платы.

ASUS Rampage II Gene угол

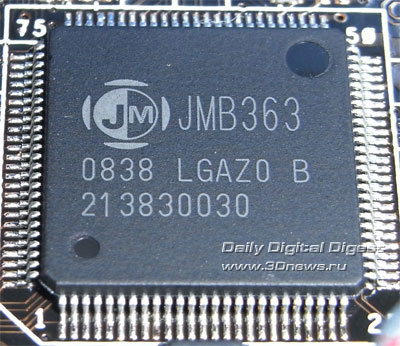

Кроме того, плата поддерживает один канал ParallelATA с помощью контроллера JMB363 производства JMicron. Этот же чип поддерживает два канала SerialATA II, один из которых выведен на заднюю панель платы, а другой (черного цвета) расположен в левом нижнем углу платы. В итоге - к плате Rampage II Gene можно подключить десять жестких дисков (восемь SATA II + два PATA).

ASUS Rampage II Gene SATA-контроллер 1

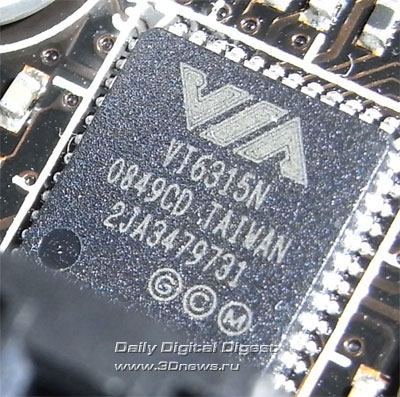

На плате установлено двенадцать портов USB 2.0 - шесть расположены на задней панели, а еще шесть подключаются при помощи планок (нет в комплекте). Кроме этого, плата поддерживает другой вид последовательной шины - IEEE1394 (FireWire). Для этого на плату установлен контроллер VT6315N производства VIA. В результате, плата поддерживает два порта FireWire - один расположен на задней панели, другой подключается с помощью планки (нет в комплекте).

ASUS Rampage II Gene контроллер FireWire

Плата Rampage II Gene имеет восьмиканальный звук SupremeFX, а в качестве кодека используется чип AD2000B. Причем обозначение X-Fi, а также наличие программного обеспечения от Creative, означает всего лишь поддержку технологии EAX 4.0.

ASUS Rampage II Gene звуковой контроллер

На плате установлен высокоскоростной сетевой контроллер Realtek RTL8111С (Gigabit Ethernet), подключенный к шине PCI Express (x1).

ASUS Rampage II Gene сетевой контроллер

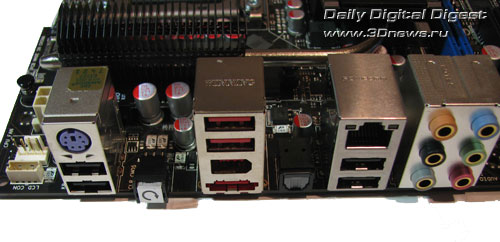

Задняя панель платы имеет следующую конфигурацию:

ASUS Rampage II Gene задняя панель

Отметим наличие разъема для подключения LCD Poster, кнопки для сброса настроек CMOS, портов FireWire и eSATA и оптического выхода SP-DIF. Разъем PS/2 для мышки отсутствует, вместо него установлено два USB порта.

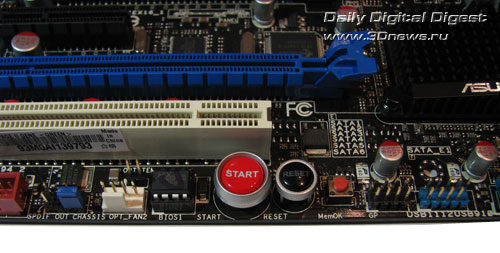

Кроме этого, на плате есть кнопки для включения системы и для перезагрузки, а также кнопка MemOK, о которой мы расскажем в разделе разгона.

ASUS Rampage II Gene кнопки

Традиционная схема компонентов:

ASUS Rampage II Gene схема

На плате Rampage II Gene установлена единственная перемычка - CLRTC для обнуления настроек CMOS.

Теперь поговорим о настройках BIOS.

BIOS

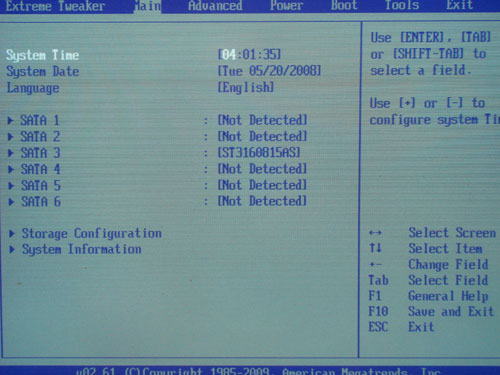

BIOS платы Rampage II Gene основан на версии AMI BIOS, и его объем равен 16 Мбит.

ASUS Rampage II Gene BIOS

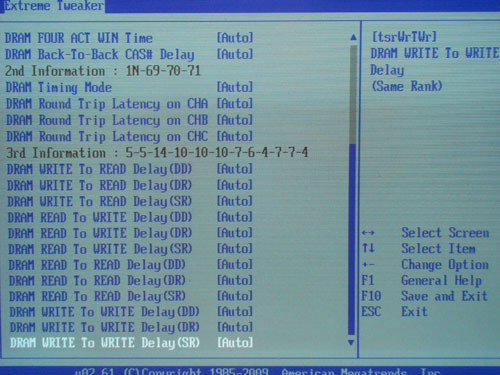

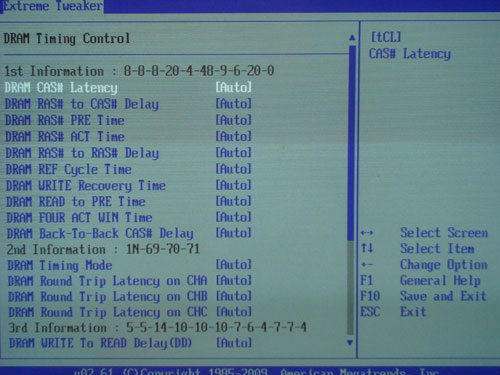

Все настройки памяти находятся в разделе функций разгона:

ASUS Rampage II Gene настройки памяти 1

ASUS Rampage II Gene настройки памяти 2

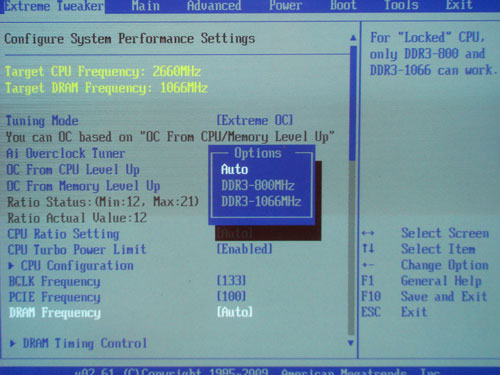

Там же есть параметр, который влияет на производительность - это установка частоты памяти.

ASUS Rampage II Gene частота памяти

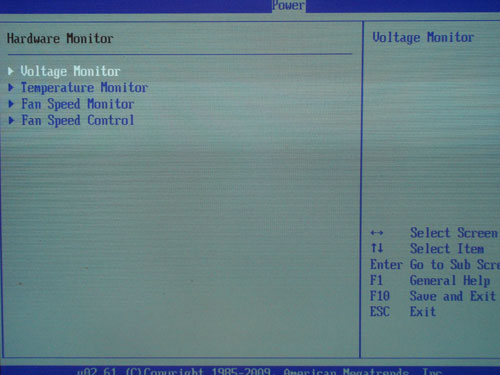

Теперь рассмотрим раздел, посвященный системному мониторингу.

ASUS Rampage II Gene системный мониторинг 1

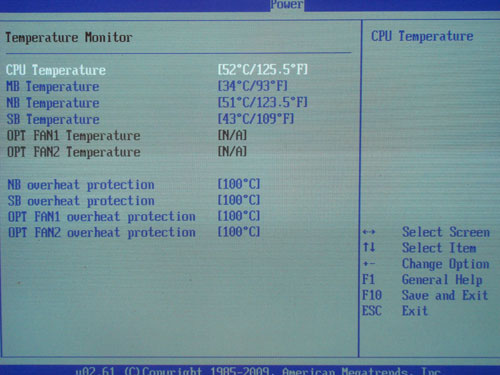

Этот раздел очень мощный. Во-первых, плата отслеживает текущую температуру процессора и системы, температуру чипсета (как “северного”, так и “южного моста”), а также две температуры с дополнительных термодатчиков. У пользователя есть возможность отслеживать температуры любых компонентов системы, до которых дотянутся эти самые датчики (отсутствуют в комплекте).

ASUS Rampage II Gene системный мониторинг 2

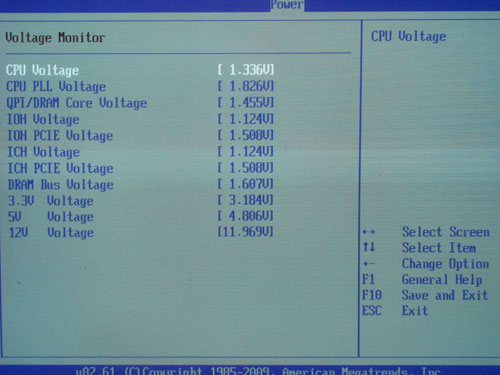

Во-вторых, плата отслеживает все возможные напряжения системы:

ASUS Rampage II Gene системный мониторинг 3

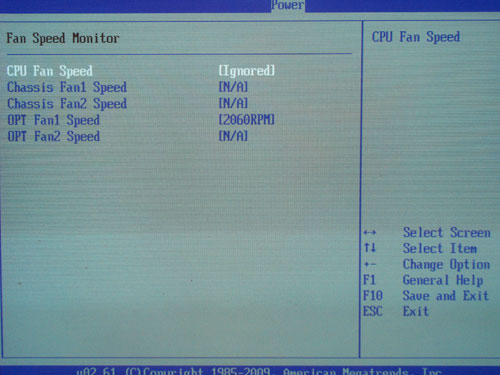

В-третьих, плата отлеживает скорость всех пяти вентиляторов, которые могут быть подключены,

ASUS Rampage II Gene системный мониторинг 4

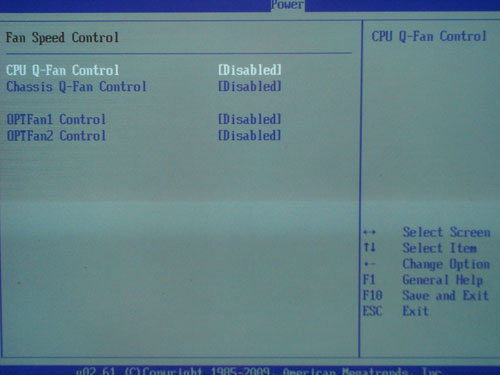

и может управлять их скоростью с помощью функции Q-Fan:

ASUS Rampage II Gene системный мониторинг 5

Также добавим, что следить за показаниями мониторинга можно из Windows с помощью утилиты PC Probe2.

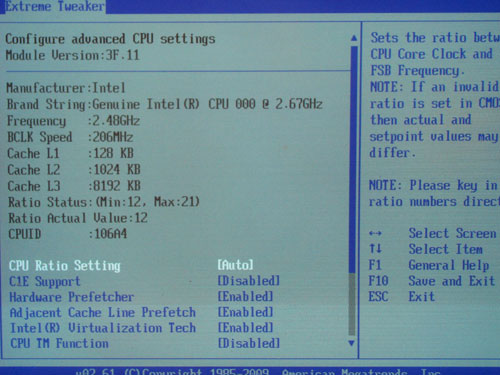

Необходимо отметить то, что пользователь получает доступ ко всем технологиям, которые поддерживаются современными процессорами Intel:

ASUS Rampage II Gene CPU 1

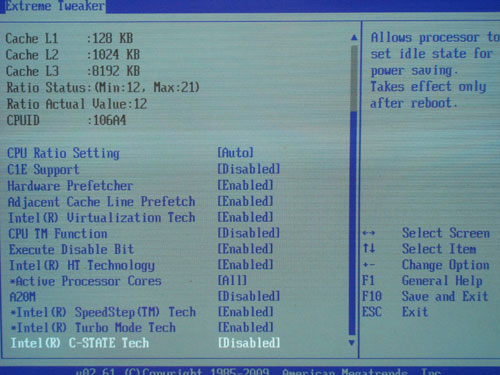

ASUS Rampage II Gene CPU 2

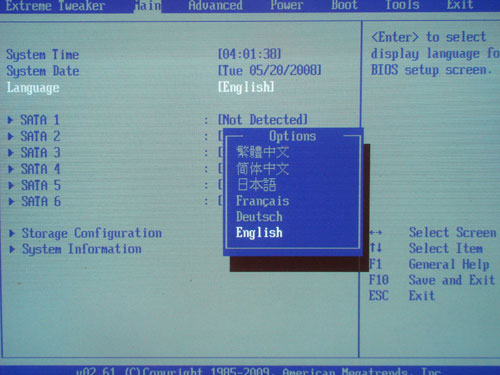

Также есть возможность отображения параметров BIOS на нескольких языках:

ASUS Rampage II Gene языки

Еще отметим поддержку функции замены стартового изображения (POST-экрана) MyLogo 3, а также технологию Crashfree BIOS 3, которая позволяет восстановить “запоротый” BIOS с помощью образа на дискете, CD-диске или флэшке.

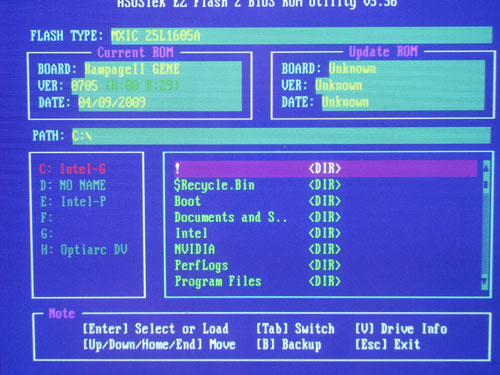

Кстати, обновить версию BIOS можно несколькими путями. Во-первых, воспользоваться утилитами AFUDOS (DOS) и Update (Windows). Во-вторых, можно воспользоваться утилитой EZ Flash 2, которая встроена в BIOS.

ASUS Rampage II Gene EZ Flash 2

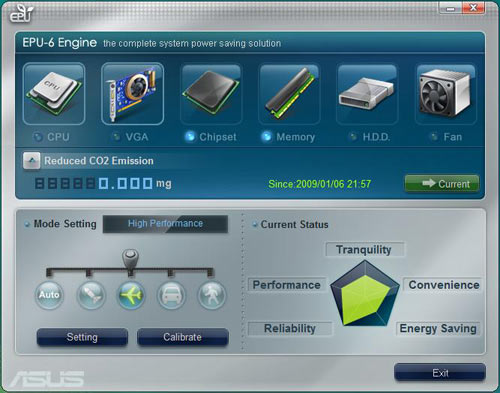

Отметим поддержку энергосберегающей технологии EPU. Программная часть представлена в виде соответствующей утилиты EPU 6-Engine,

ASUS Rampage II Gene EPU 6-Engine

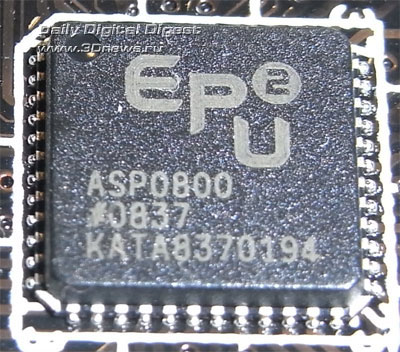

а аппаратная - чипом рядом с процессорным разъемом:

ASUS Rampage II Gene EPU

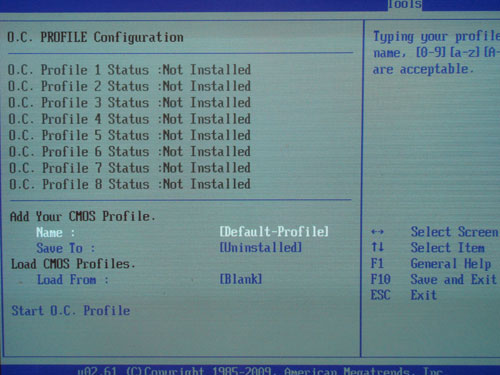

Отметим технологию OC Profile, которая позволяет сохранять все настройки BIOS в памяти и при необходимости загружать их. Плата Rampage II Gene поддерживает восемь независимых профилей:

ASUS Rampage II Gene OC Profile

Разгон и стабильность

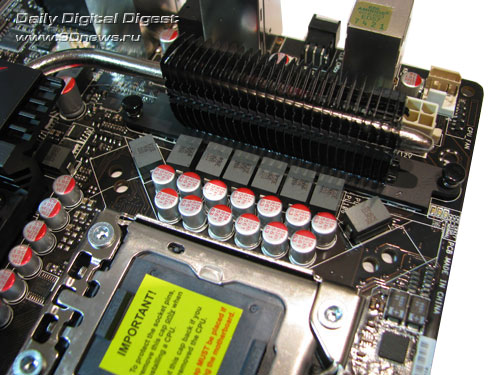

Прежде чем переходить к разгону, рассмотрим преобразователь питания. Он имеет 8-фазную схему, в которой установлено три конденсатора емкостью 270 мкФ и 13 конденсаторов - емкостью 560 мкФ.

ASUS Rampage II Gene PWM

Кстати преобразователь питания контроллера памяти (который интегрирован в процессор) выполнен по двухфазной схеме, как и PWM “северного моста” и модулей памяти.

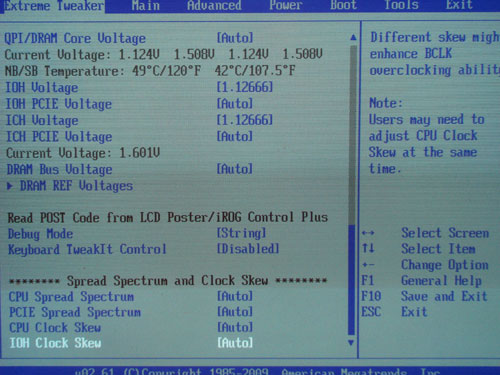

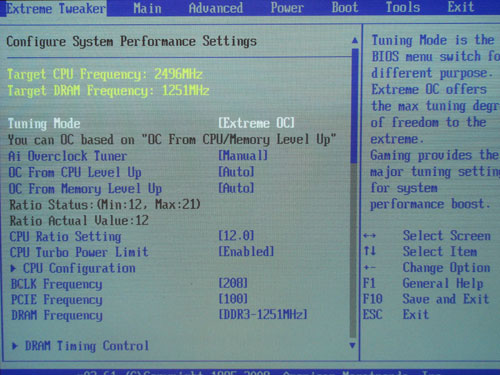

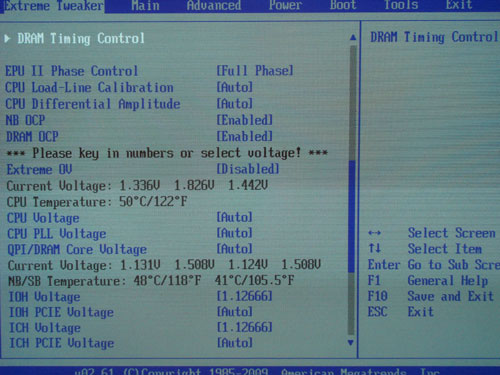

Функции разгона сосредоточены в разделе “Extreme Tweaker”.

ASUS Rampage II Gene настройки разгона 1

ASUS Rampage II Gene настройки разгона 2

ASUS Rampage II Gene настройки разгона 3

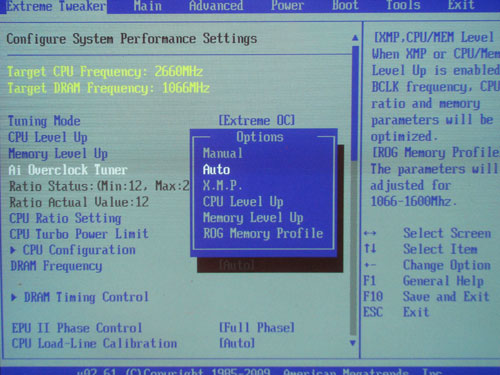

Плата Rampage II Gene поддерживает технологии Intel X.M.P., CPU Level Up, Memory Level Up и ROG Memory Profile (бывшая D.O.C.P. или DRAM O.C. Profile).

ASUS Rampage II Gene настройки разгона 4

Технологии Intel XMP (Extended Memory Profiles) - это своего рода аналог NVIDIA EPP (Enhanced Performance Profiles), суть которой заключается в дополнительной информации, прописанной в SPD модулей памяти, в которой перечислены гарантированно стабильные режимы работы памяти. Каждый набор включает информацию о частоте памяти, напряжении и соответствующих таймингах и главное - субтаймингах. Таким образом, разгон с помощью функции Super MemProfile происходит, как бы отталкиваясь от возможностей памяти - частота памяти устанавливается максимально возможной, а затем, с помощью доступных множителей, устанавливается частота FSB (а следовательно, и процессора).

Смысл функции ROG Memory Profile заключается в разгоне оперативной памяти в первую очередь, а только затем - подстройке частоты шины QPI и множителя процессора. В отличие от предыдущего режима, модули оперативной памяти могут не поддерживать технологию Intel XMP, но начинающий пользователь может получить точно такую же прибавку производительности.

В качестве примера приведем разгон памяти до частоты DDR3-1333. В этом случае множитель процессора понижается до 16, а базовая частота QPI повышается до 166 МГц. При разгоне памяти до частоты DDR3-1600 происходит следующее - множитель CPU понижается до 14, а частота QPI повышается до 200 МГц. Причем, если в первом случае частота процессора остается штатной (2,66 ГГц), то во втором случае она повышается до 2,8 ГГц.

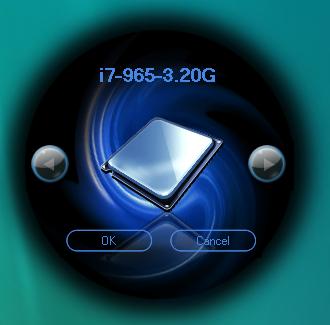

Что касается функций CPU Level Up и Memory Level Up, то на платах они встречаются гораздо чаще, и мы о них уже не раз рассказывали. Впрочем, отметим, что разработала новую утилиту, которая дает доступ к этой функции непосредственно из Windows:

ASUS Rampage II Gene LevelUP

Впрочем, профессиональные оверклокеры предпочитают устанавливать все параметры самостоятельно, поэтому перечислим соответствующие функции по порядку.

Во-первых, плата Rampage II Gene позволяет изменять частоту шины QPI в диапазоне от 100 до 500 МГц с шагом 1 МГц. Удобно то, что необходимое значение частоты FSB можно ввести с клавиатуры.

Остальные функции разгона:

Плата Rampage II Gene
Изменение множителя CPU +
Изменение QPI от 100 МГц до 500 МГц (1 МГц)
Изменение Vcore от 0,85 В до 2,5 В (0,00625 В)
Изменение Vmem от 1,51106 В до 2,50481 В (0,01325 В)
Изменение Vqpi-dram от 1,2 В до 2,5 В (0,00625 В)
Изменение Vioh от 1,11341 В до 2,19991 В (0,01325 В)
Изменение Vsb от 1,11341 В до 2,00116 В (0,01325 В)
Изменение Vpll от 1,81592 В до 2,50492 В (0,01325 В)
Изменение PCI-E от 100 МГц до 20 0МГц (1 МГц)

* - Несколько непонятно, зачем некоторые значения напряжений приведены с точностью до пятого знака после запятой. Надеемся, что в следующих прошивках BIOS эти значения будут округлены до более удобоваримых.

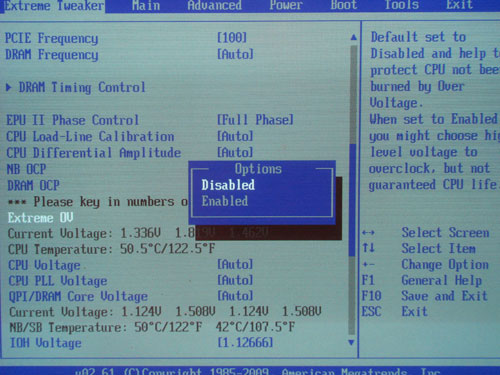

Также в таблице приведены максимально возможные значения напряжений. Дело в том, что по умолчанию верхние пределы параметров значительно меньше, и для расширения диапазона регулировок необходимо установить параметр “Extreme OV” в “Enabled”.

ASUS Rampage II Gene разгон 2

Теперь переходим к практическому разгону.

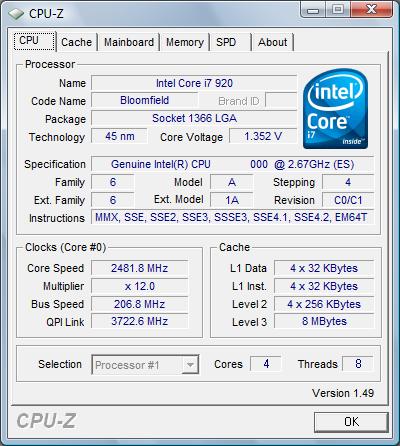

Итак, плата Rampage II Gene показала следующие результаты - стабильная работа на частоте QPI = 208 МГц с процессором на ядре Bloomfield.

ASUS Rampage II Gene разгон

Этот результат можно считать очень хорошим, поскольку множитель шины QPI и множитель контроллера памяти имели штатные значения. Проблема в том, что при использовании инженерного образца процессора Core I7-940 или I7-920 материнская плата Rampage II Gene не позволяет изменять эти множители. А при использовании процессора “из магазина” пользователь может понизить данные множители и достичь более высоких частот шины QPI.

Отдельно отметим, что в случае установки слишком оптимистичных настроек, плата позволяет вернуться в BIOS с минимальными потерями. Если произошел переразгон процессора, то плата стартует с сохранением последних настроек CMOS. А в том случае, когда происходит переразгон памяти, вместо привычного обнуления CMOS можно воспользоваться кнопкой MemOK, что позволит забывчивому пользователю (плата поддерживает технологию OC Profile) умерить свои амбиции и перенастроить нужные параметры памяти.

Продолжая тему разгона, отметим фирменную утилиту оверклокинга TurboV:

ASUS Rampage II Gene TurboV

Производительность

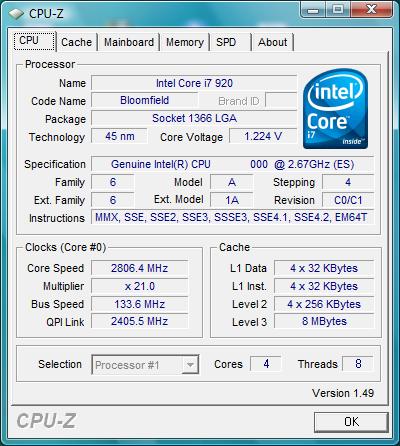

При определении стартовой частоты QPI оказалось, что плата устанавливает ее с завышением на 0,6 МГц.

ASUS Rampage II Gene штатная частота

В тестовой системе было использовано следующее оборудование:

Тестовое оборудование
Процессор
Процессор Intel Core i7 920 (LGA1366; 2,66 ГГц; ядро Bloomfield)
Кулер Боксовый
Видеокарта 8800 GT (GeForce 8800 GT; PCI Express x16)

Версия драйвера: 180.48 WHQL
Звуковая карта -
HDD Samsung HD160JJ
Память 3x 1024 Мб Qimonda DDR3-1333
Корпус FSP 550 Вт
OS MS Vista

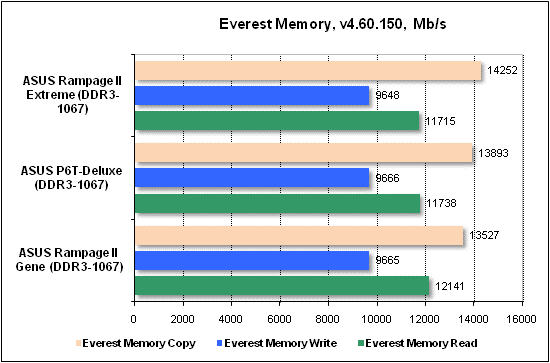

Вначале посмотрим на результаты синтетических тестов.

Тест производительности Everest

Тест производительности Everest

Тест производительности 3DMark

Тест производительности процессора 3DMark

Тесты прикладного ПО.

Тест производительности 3D Max

Тест производительности CineBench

Тест производительности POV

Кодирование видео (DivX, Xvid) измерялось в секундах, т.е. меньше - это лучше.

Тест производительности DivX

Тест производительности Xvid

Сжатие данных (WinRAR) измерялось в кб/с, т.е. больше - это лучше.

Тест производительности WinRAR

Теперь - тесты игровых программ.

Тест производительности Quake 4

Тест производительности Serious Sam 2

Тест производительности Company of Heroes

Тест производительности Crysis

Тест производительности PTB

Тест производительности Supreme Commander

Тест производительности Unreal Tournament 3

Тест производительности World in Conflict

Тест производительности X3

Выводы

Несмотря на использование одинакового наименования - Rampage II, материнские платы Extreme и Gene являются совершенно разными продуктами, ориентированными на разную аудиторию. В частности, версия Extreme способна удовлетворить любые потребности даже самого взыскательного пользователя и может быть рекомендована широкому кругу компьютерных энтузиастов. Версия Gene - это нишевой продукт, который предназначен исключительно для тех пользователей, которые собирают систему в MicroATX-корпусе и сознательно жертвуют рядом функциональных возможностей в пользу малых габаритов системы. Впрочем, эти жертвы не такие уж и большие - пара слотов расширения и один гигабитный сетевой контроллер. В остальном, плата Rampage II Gene является на удивление мощной и нас впечатлила концентрация возможностей расширения на столь малой по размерам PCB.

Что не понравилось? Откровенно говоря, не понравилась комплектация. За приблизительно 9500 рублей можно было ожидать большей щедрости от . Что касается цены, то плата стоит потраченных денег, а ее функциональные возможности соответствуют многим полноформатным LGA1366-платам.

Отдельно отметим очень хорошие результаты разгона. В этой дисциплине плата обошла всех конкурентов, уступив всего лишь 4 МГц частоты QPI версии Rampage II Extreme.

Заключение

Плюсы:

  • высокая стабильность и производительность;
  • 8-фазная схема питания процессора;
  • 2-фазная схема питания контроллера памяти, “северного моста” и модулей памяти;
  • наличие двух слотов PCI Express x16 v2.0;
  • поддержка технологий NVIDIA SLI/3-Way SLI и AMD CrossFireX;
  • поддержка SerialATA II/RAID (восемь каналов; ICH10R+JMicron JMB363);
  • поддержка одного канала P-ATA (JMicron JMB363);
  • звук SupremeFX 7.1 + сетевой контроллер Gigabit Ethernet;
  • поддержка интерфейса USB 2.0 (двенадцать портов) и IEEE-1394 (FireWire; два порта);
  • широкий набор фирменных технологий (PC Probe II, EZ Flash 2, CrashFree BIOS 3, MyLogo 3, Q-Fan и проч.);
  • дополнительный набор технологий AI Proactive (AI Overclock, OC Profile (восемь профилей), AI Net 2, Turbo-V, EPU и проч.);
  • кнопки Power и Reset; кнопка сброса CMOS и MemOK.

Минусы:

  • комплектация платы не соответствует цене.

Особенности платы:

  • мощные функции разгона и отличные результаты;
  • на слотах DIMM отсутствует половина защелок;
  • потенциальная совместимость с LGA775-кулерами.
