Материнская плата ASUS M3A78-T на чипсете AMD 790GX
Раздел: Обзоры, Тесты плат ASUSИсточник: 3DNews | Автор: Александр Митрофанов
Современные мат. платы рекомендует
Сбалансированные возможности расширения и комплектация, доступная цена, наличие быстрого видеоядра и хороший разгонный потенциал - все что нужно для создания рабочей станции на каждый день.
Вслед за успехом новых процессоров Phenom II, на рынке материнских плат для платформы AMD наблюдается некоторое оживление. При этом, производители выпускают некоторые модели, которые были анонсированы довольно давно. Типичным примером является плата Foxconn Destroyer, о которой мы говорили неделю назад. Еще один пример - материнская плата ASUS M3A78-T, информация о которой появилась еще летом 2008 года, но в розничную продажу плата поступила только в этом году.
Данная модель интересна тем, что основана на чипсете AMD 790GX, который имеет весьма производительное встроенное графическое ядро Radeon HD 3300. Можно было ожидать, что на этом наборе логики инженеры ASUS выпустят microATX-плату или, в крайнем случае, плату форм-фактора ATX с базовыми возможностями. Действительно, в ASUS пошли по второму пути, но оснастили M3A78-T тремя PEG-слотами. Насколько оправдан этот технический подход, мы рассмотрим в данном обзоре.
Спецификация ASUS M3A78-T
| ASUS M3A78-T | |
| Процессор | - AMD Phenom II/Phenom FX/Phenom X4/Phenom X3/Athlon X2/Sempron - Поддержка 45-нм процессоров |
| Системная память | - Четыре 240-контактных слота для DDR-2 SDRAM DIMM - Максимальный объем памяти 8 Гб - Возможен двухканальный доступ к памяти - Поддерживается память типа DDR2 667/800/1066* - Индикатор питания на плате |
| Возможности расширения | - Два 32-битных PCI Bus Master-слота - Один слот PCI Express x1 - Двенадцать портов USB 2.0 (6 встроенных + 6 дополнительных) - Два порта IEEE1394 (FireWire; 1 встроенный + 1 дополнительный) - Встроенный звук High Definition Audio - Сетевой контроллер Gigabit Ethernet |
| Дисковая подсистема | - Один канал UltraDMA133/100/66/33 Bus Master IDE (с поддержкой до двух ATAPI-устройств & RAID 0, 1) - Поддержка протокола SerialATA II (6 каналов - SB750, c поддержкой RAID 0,1,5, 0+1 и JBOD) - Поддержка LS-120 / ZIP / ATAPI CD-ROM |
| Разное | - Один порт для FDD, порт для PS/2 мыши или клавиатуры - IrDA - STR (Suspend to RAM) - SPDIF Out - Технология ASUS Express Gate Lite |
| Мониторинг | - Отслеживание температуры процессора, системы, мониторинг напряжений, определение скорости вращения трех вентиляторов - Технология Q-Fan 2 - Технология ASUS AI Gear 2, AI Nap |
| Средняя цена по данным Маркет.3DNews: 5000 руб. (Посмотреть все предложения) |
|
Коробка
Плата упакована в стандартную коробку с фирменным дизайном ASUS:

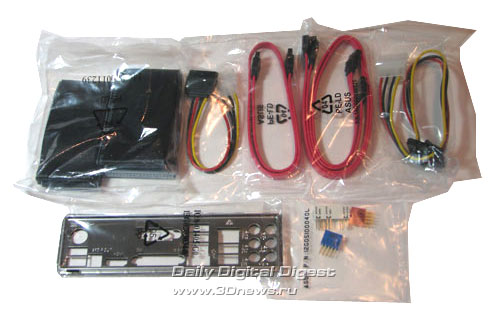

Комплектация
- материнская плата;
- DVD-диск с ПО и драйверами;
- руководство пользователя на английском языке;
- один ATA133-шлейф, FDD-шлейф;
- три SerialATA кабеля + два переходника питания (три разъема);
- набор дополнительных коннекторов Q-Connector;
- заглушка на заднюю панель корпуса.
Комплектация платы содержит только стандартные компоненты:
По сравнению с комплектацией платы M4A78T-E, данный набор выглядит более сбалансированным: присутствует шлейф для FDD, а кабели SerialATA идут в комплекте с соответствующими переходниками питания.

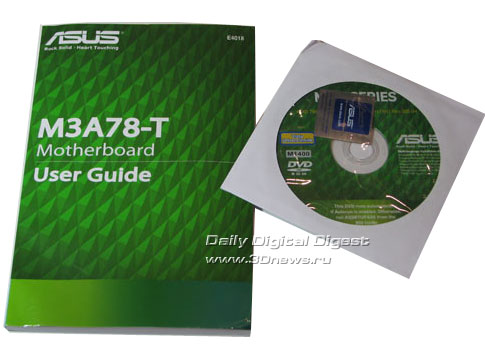

К руководству пользователя у нас претензий не возникло, как и к содержимому DVD-диска. Кстати, на последнем помимо драйверов и фирменных утилит присутствует антивирус Norton Internet Security 2008, Ulead Burn.Now, Corel MediaOne Starter, Ulead PhotoImpact 12 SE, а также WinZip 11.

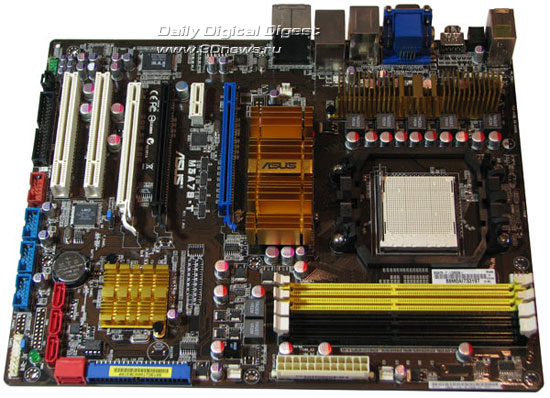

Плата ASUS M3A78-T
Увеличение количества PEG-слотов никак не повлияло на удобство сборки системы: все наиболее распространенные проблемы отсутствуют.

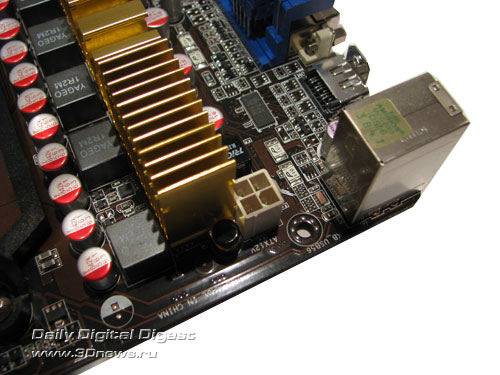

На плате установлено два разъема питания: основной (24-контактный) на нижнем краю платы, и дополнительный (4-контактный) - на правом краю платы.
Рядом с процессорным разъемом установлен 4-контактный разъем CPU_FAN для подключения процессорного кулера.
Кроме него, на плате установлено еще три 3-контактных разъема: CHA_FAN1 - около задней панели, CHA_FAN2 и PWR_FAN - на нижнем краю. Впрочем, ни один из этих разъемов не используется, поскольку на плате установлена полностью пассивная система охлаждения, которая включает радиаторы на “северном” и “южном” “мостах”, а также радиатор на преобразователе питания.

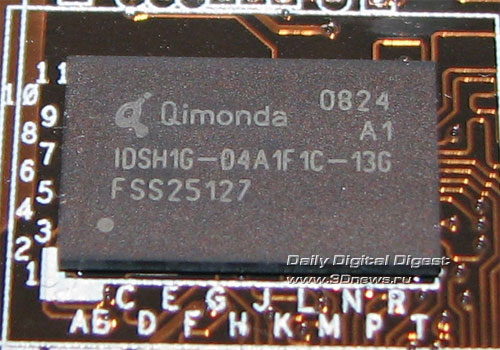

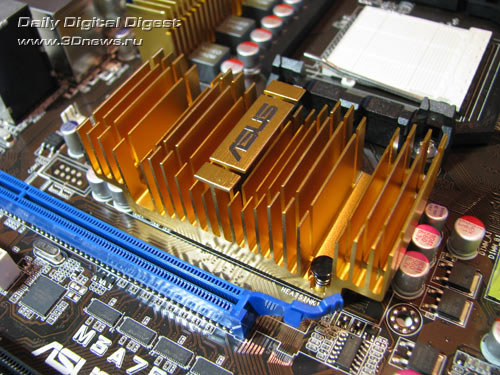

Под радиатором “северного моста” установлен чип памяти DDR3-1333 объемом 128 Мб:

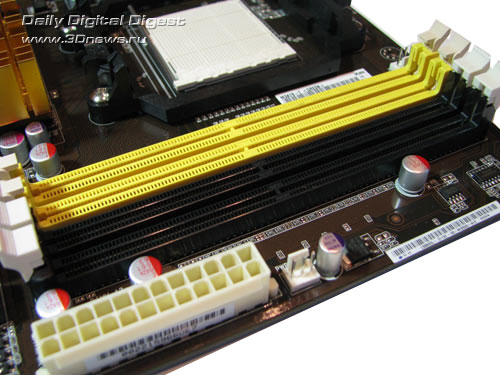

На плате установлено четыре слота DIMM, а максимальный объем памяти равен 8 Гб. Тут же отметим, что частота DDR2-1066 поддерживается только процессорами AM2+, причем количество модулей должно быть не больше двух.

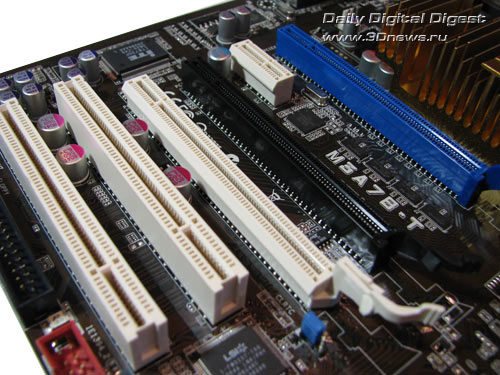

Что касается возможностей расширения, то на плате установлено три слота PCI Express х16, один слот PCI Express х1, а также два слота PCI.
Отметим, что на синий PEG-слот выделяется 16 линий шины PCI Express, на черный - четыре линии, и на белый слот - восемь линий.
Возможности расширения

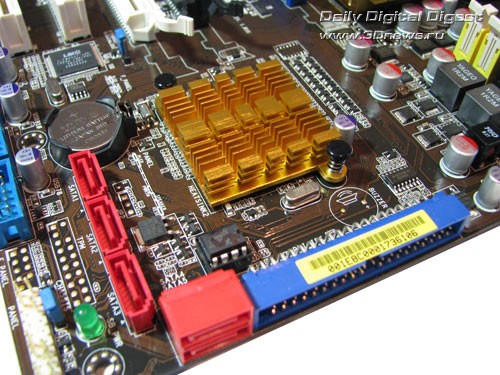

Благодаря “южному мосту” SB750, плата ASUS M3A78-T поддерживает шесть каналов SerialATA-II. Пять соответствующих разъемов расположены около “южного моста” (два из них ориентированы параллельно плоскости платы), а шестой выведен на заднюю панель.
Кроме того, плата поддерживает один канал ParallelATA, что в итоге позволяет подключить восемь жестких дисков (шесть SATA + два PATA).

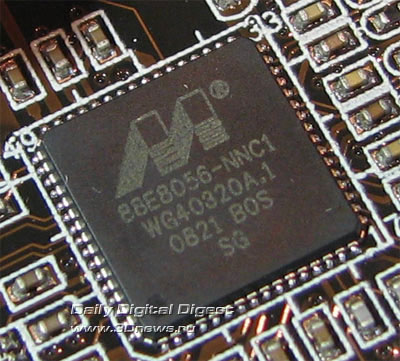

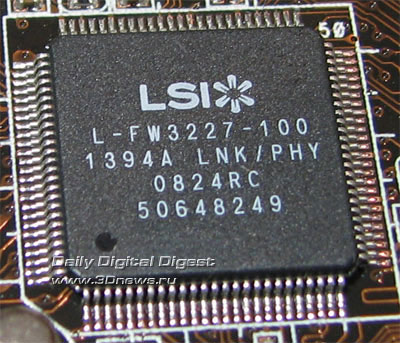

На плате установлен гигабитный сетевой контроллер Marvell 88E8056, а также контроллер последовательной шины FireWire - FW3227 производства компании LSI. Причем один порт IEEE1394 расположен на задней панели, а другой подключается при помощи планки (нет в комплекте).
Плата поддерживает 12 портов последовательной шины USB 2.0, шесть из которых расположены на задней панели, а еще шесть подключаются при помощи планок (отсутствуют в комплекте).

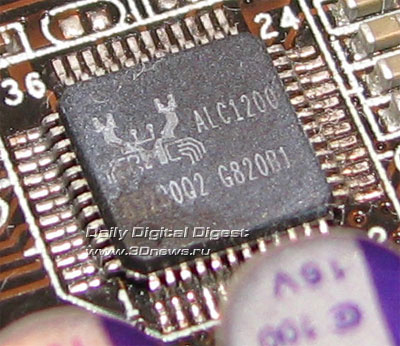

И последнее, на чем мы остановимся - это встроенный звук High Definition Audio. В качестве кодека используется чип ALC1200, который поддерживает выход на восемь каналов.

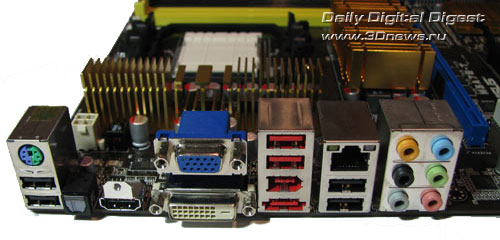

Задняя панель платы имеет следующий вид:
Вы можете заметить полное отсутствие LPT- и COM-портов (на плате нет даже внутренних разъемов). На их месте расположен оптический выход SP-DIF, а также видеовыходы HDMI, DVI и VGA. Кроме того, функциональность панели расширяет блок из двух портов USB 2.0, одного порта SATA II и порта FireWire.
Традиционная схема платы:
На плате присутствует перемычка CLRTC (около батарейки), которая предназначена для сброса настроек CMOS.
Кстати, пришла пора поговорить о настройках BIOS.
BIOS

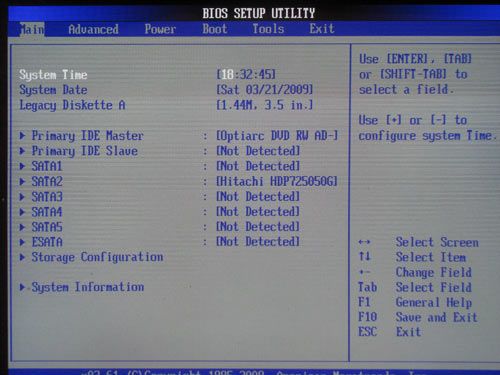

BIOS платы ASUS M3A78-T основан на версии AMI BIOS.

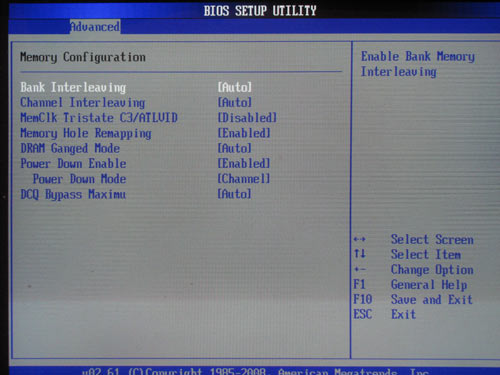

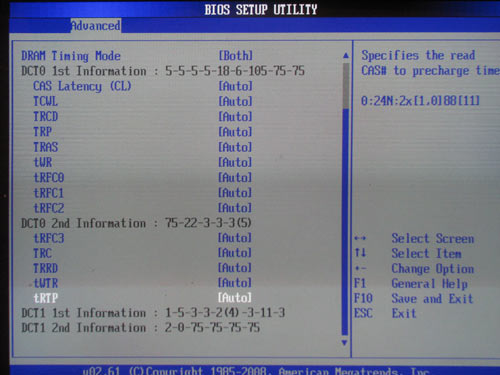

Расширенный набор настроек памяти находится в разделах “Advanced/DRAM Timing Configuration” и “Advanced/Memory Configuration”:

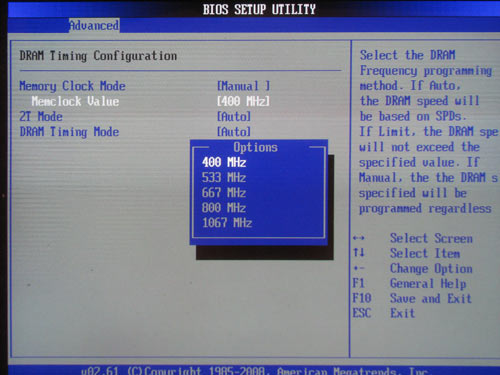

Параметр, отвечающий за выбор частоты памяти, расположен там же:
Теперь рассмотрим раздел, посвященный системному мониторингу.

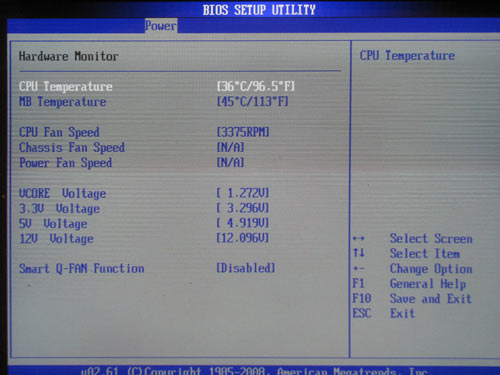

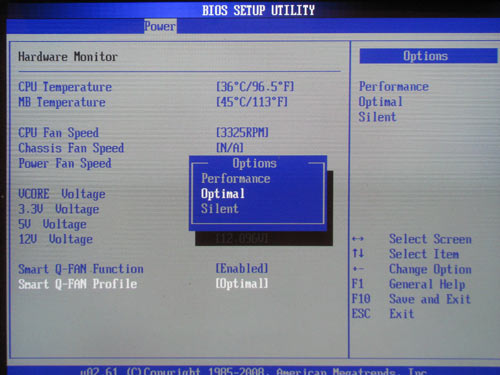

Плата отслеживает текущую температуру процессора и системы, напряжения и скорости трех вентиляторов. Кроме того, пользователь может управляет скоростью процессорного кулера с помощью функции Q-Fan 2.

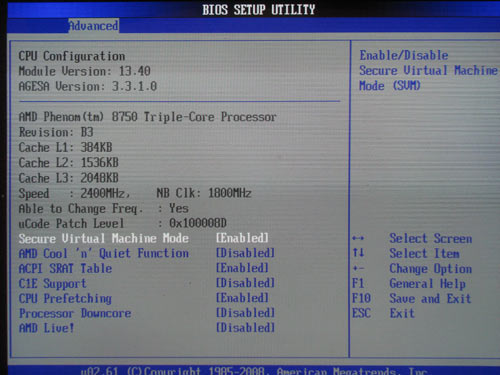

Необходимо отметить то, что пользователь получает доступ ко всем технологиям, которые поддерживаются современными процессорами AMD:

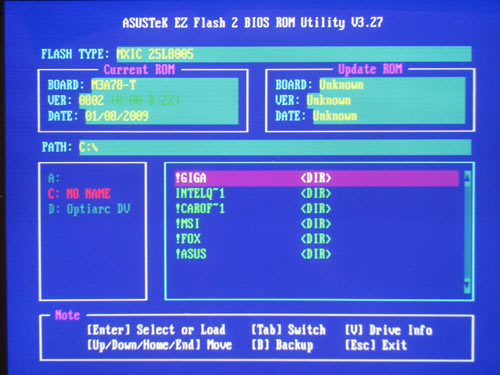

Наиболее простым способом обновления прошивки BIOS является утилита EZ Flash 2, которая встроена в BIOS.

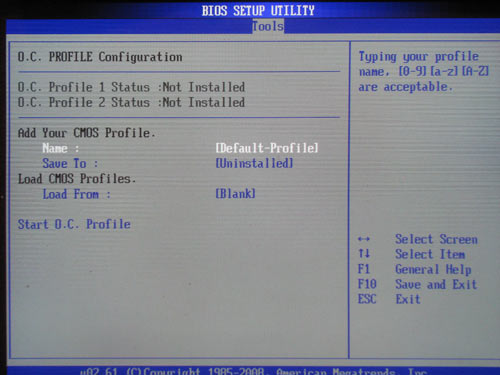

Также упомянем технологию OC Profile, которая позволяет сохранять все настройки BIOS в памяти и при необходимости загружать их (поддерживается два профиля).

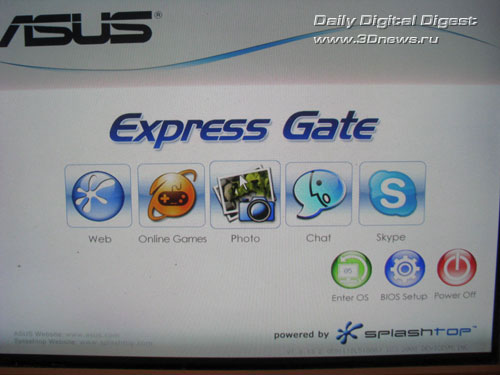

Кроме этого, отметим поддержку технологии Express Gate Lite, которая является существенным достоинством любой современной материнской платы ASUS.

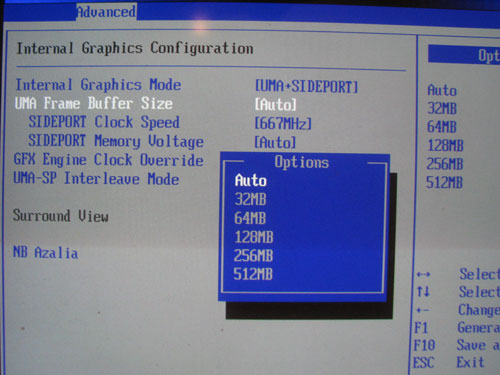

И, наконец, отметим возможность изменять объем памяти, выделяемый на нужды встроенного графического ядра:
Разгон и стабильность

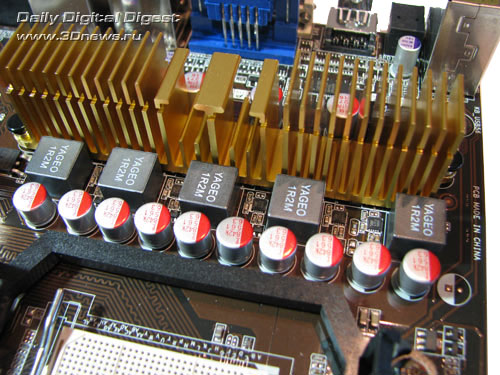

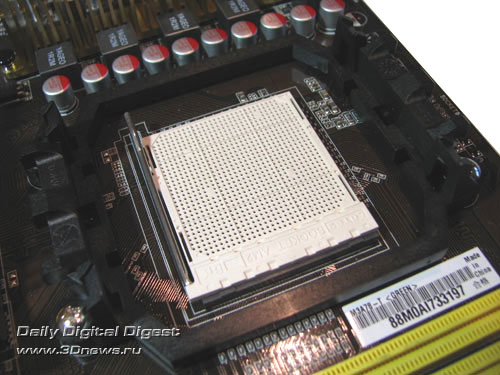

Теперь посмотрим на преобразователь питания процессора. Он имеет 5-фазную схему, в которой установлены четыре конденсатора емкостью 270 мкФ и десять конденсаторов - емкостью 560 мкФ. Также отметим, что питание встроенного контроллера памяти осуществляется по однофазной схеме (итоговая конфигурация 4+1).
Теперь переходим к рассмотрению функций разгона:
Во-первых, плата ASUS M3A78-T позволяет изменять частоту HTT в диапазоне от 200 МГц до 600 МГц с шагом 1 МГц. Во-вторых, пользователь может поменять множитель шины HyperTransport:
В-третьих, можно изменить множитель контроллера памяти:
Перечислим остальные функции разгона:
| Плата | ASUS M3A78-T |
| Изменение множителя CPU | + |
| Изменение множителя HT | + |
| Изменение множителя CPU-NB | + |
| Изменение HTT | от 200 МГц до 600 МГц (1 МГц) |
| Изменение частоты встроенного видеоядра | от 150 МГц до 1500 МГц (1 МГц) |
| Изменение Vcore | от 0,8 В до 1,4 В; (0,0125 В); |
| Изменение Vmem | от 1,8 В до 2,5 В (0,02 В) |
| Изменение Vcpu-nb | от 0,8 В до 1,45 В (0,0125 В); |
| Изменение Vht | от 1,2 В до 1,4 В (0,02 В) |
| Изменение Vdd | от 1,1 В до 1,6 В (0,02 В) |
| Изменение Vsb | от 1,2 В до 1,35 В (0,05 В) |
| Изменение PCI-E | от 100 МГц до 150 МГц (1 МГц) |
Практические результаты разгона оказались вполне приличными: система сохраняла стабильность вплоть до частоты HTT = 270 МГц.

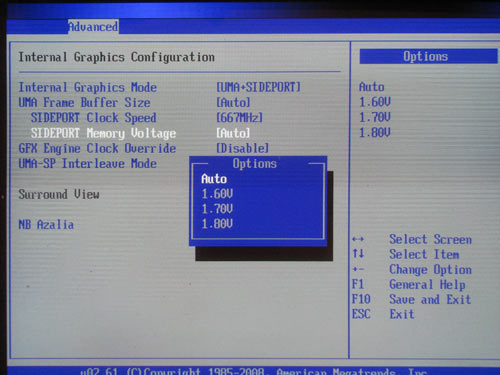

Помимо разгона процессора и памяти, материнская плата ASUS M3A78-T позволяет изменять частоту встроенного графического ядра и напряжение SidePort Memory.

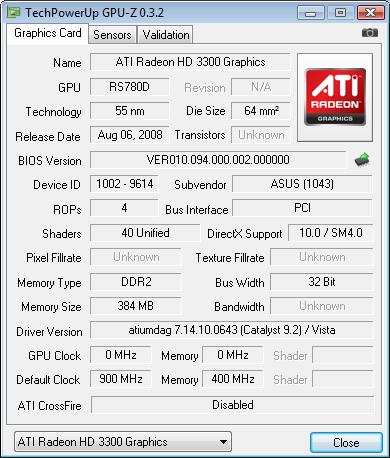

Мы достигли максимально стабильной частоты GPU, равной 900 МГц:
Кроме того, определенную прибавку в скорости можно получить, разогнав встроенную графическую память DDR3-1333 при помощи соответствующей функции:

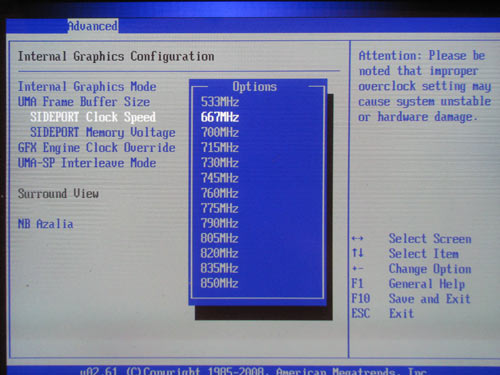

Обратите внимание, что в меню приведены базовые значения частот, и для получения результирующей частоты их нужно умножить на два (т.е. DDR3-1333 МГц соответствует 667 МГц). Это совершенно не похоже на аналогичное меню платы ASUS M4A78T-E (также на чипсете AMD 790GX). Но соответствие некому корпоративному стандарту нас мало беспокоит, поскольку грамотный оверклокер со всем этим быстро разберется. Плохо другое - даже с увеличением напряжения на графическую память, последняя совершенно отказалась разгоняться: сбои в работе наблюдались уже на частоте DDR3-1400 МГц, тогда как память на плате M4A78T-E успешно работала на частоте DDR3-1550 МГц. Возможно, это говорит о разном качестве используемых чипов памяти, но в любом случае, такой разброс результатов нас не радует.
Производительность

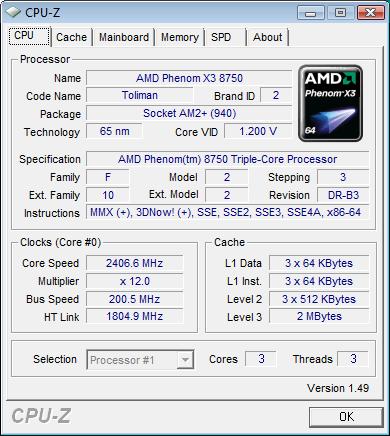

Отметим, что плата ASUS M3A78-T устанавливает штатную частоту HTT с небольшим завышением:
При сравнении производительности платы, мы использовали результаты плат Elitegroup A790GXM-A и ASUS M4A78T-E (обе на чипсете AMD 790GX). Причем в последнем случае система работала с оперативной памятью DDR3 и процессором Phenom II X3 720 на ядре Deneb, частота которого была снижена до 2,4 ГГц (для прямого противопоставления процессору Phenom X3 8750 на ядре Toliman).
В тестовой системе было использовано следующее оборудование:
| Тестовое оборудование |
Вначале посмотрим на результаты синтетических тестов.
Тесты прикладного ПО.
Кодирование видео (DivX, Xvid) измерялось в секундах, т.е. меньше - это лучше.
Сжатие данных (WinRAR) измерялось в Кб/с., т.е. больше - это лучше.
Теперь - тесты игровых программ.
Как вы видите, плата ASUS M3A78-T довольно успешно обогнала конкурента в лице платы ECS и ожидаемо уступила системе с процессором Phenom II в сочетании с памятью стандарта DDR3.
Выводы
Поскольку плата M3A78-T - это уже второй продукт ASUS на чипсете AMD 790GX, который побывал в нашей тестовой лаборатории, мы не удержались от прямого сравнения его с платой ASUS M4A78T-E. Функционально обе платы практически одинаковы, но M3A78-T имеет некоторое преимущество в виде третьего PEG-слота. Также данная плата отлично подойдет экономному пользователю, поскольку ее средняя цена на 1-1,5 тысячи рублей меньше. Кроме этого, некоторую сумму можно сэкономить на памяти, поскольку наша плата работает с более дешевой DDR2. После этого все сэкономленные деньги можно потратить на более скоростной процессор (естественно, из линейки Phenom II), что, в конечном итоге, даст более производительную систему.
Что касается разгона, то в данном отношении плата показала вполне достойные результаты и может заинтересовать оверклокеров.
Заключение
Плюсы:
- отличная стабильность и производительность;
- три слота PCI Express x16;
- поддержка технологии CrossFire/CrossFireX;
- поддержка SerialATA II (шесть каналов; RAID);
- поддержка ParallelATA (один канал);
- сетевой гигабитный контроллер и 8-канальный звук High Definition Audio;
- поддержка интерфейса USB 2.0 (двенадцать портов) и FireWire (два порта);
- набор фирменных технологий ASUS: (PC Probe II, OC Profile, MyLogo 2, Q-FAN 2 и проч.);
- дополнительный набор технологий AI Proactive (AI Overclocking, AI Net 2 и проч.);
- технология ASUS Express Gate Lite.
Минусы:
- не обнаружено.
Особенности платы:
- хорошие результаты разгона процессора;
- хороший разгон встроенного графического ядра;
- на задней панели есть только один порт PS/2 и нет разъема DisplayPort.
