Сегодня мы протестируем материнскую плату ASUS P5N7A-VM на чипсете NVIDIA GeForce 9300. Напомним, что GeForce 9300 является одночиповым набором логики со встроенным графическим ядром, которое поддерживает самые современные технологии. В их число входит поддержка DirectX 10, NVIDIA PhysX и CUDA, а также аппаратное декодирование видеоданных в форматах H.264, VC1 и MPEG-2 (PureVideo HD). Кроме этого, чипсет поддерживает установку внешней видеокарты и допускает ее совместную работу с внутренней графикой по технологии HybridSLI.

Также отметим довольно неплохие возможности расширения, которые включают высокоскоростной Ethernet, шесть портов SerialATA II, 12 портов USB 1.0, 7.1-канальный звук HD Audio, а также пять слотов PCI. При этом подключенные диски можно объединить в RAID-массив уровня 0, 1, 0+1 и 5. В этом списке отсутствует поддержка интерфейса ParallelATA, который разработчики материнских плат реализуют при помощи отдельного контроллера.

Спецификация ASUS P5N7A-VM

ASUS P5N7A-VM
Процессор	- Intel Pentium 4 (Prescott (2M)/Gallatin/CedarMill) с частотой шины 1066/800 МГц - Двухъядерные Intel Pentium D / EE (Smithfield/Presler) с частотой шины 1066/800 МГц - Intel Celeron-D (Prescott/Conroe-L) с частотой шины 800 МГц - Поддержка Intel Core 2 (Kentsfield (4 ядра), Conroe (2 ядра)) с частотой шины 1333/1066/800 МГц - Поддержка Intel Yorkfield, Wolfdale с частотой шины 1333/1066/800 МГц - Разъем Socket LGA775 - Поддержка процессоров с технологией HyperThreading
Системная память	- Четыре 240-контактных слота для DDR2 SDRAM DIMM - Максимальный объем памяти 16 Гб - Поддерживается память типа DDR2 533/667/800 - Возможен двухканальный доступ к памяти - Индикатор питания
Возможности расширения	- Два 32-битных PCI Bus Master-слота - Один слот PCI Express x1 - Двенадцать портов USB 2.0 (6 встроенных + 6 дополнительных) - Звук High Definition Audio 7.1 - Сетевой контроллер Gigabit Ethernet
BIOS	- 8 Мбит Flash ROM - AMI BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features - Технологии CrashFree BIOS 3, EZ Flash 2, My Logo2
Управление питанием	- Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB - Основной 24-контактный разъем питания ATX - Дополнительный 4-контактный разъем питания
Размер	- MicroATX форм-фактор, 244×234 мм (9,6″ x 9,2″)

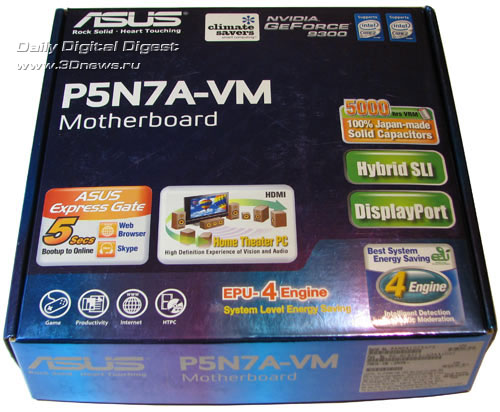

Коробка

Комплектация

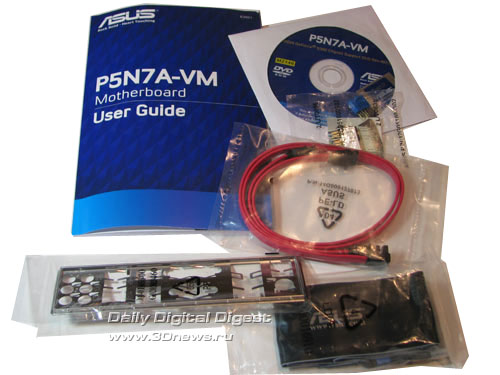

Комплект поставки включает следующие элементы:

• материнская плата;
• руководство пользователя на английском языке;
• DVD-диск с ПО и драйверами (для MS Windows XP и MS Vista);
• ParallelATA-шлейф;
• два кабеля SerialATA;
• набор коннекторов + наклейка ASUS;
• заглушка на заднюю панель корпуса.

Комплектацию платы трудно назвать богатой, но, впрочем, она соответствует бюджетному уровню платы.

Отметим, что в коробке отсутствуют какие-либо графические переходники. Они и не нужны, поскольку все соответствующие интерфейсы реализованы непосредственно на плате (четыре типа). А вот один переходник питания для SerialATA-устройств определенно не помешал бы. В итоге, предварительная оценка за комплектацию - “4+”.

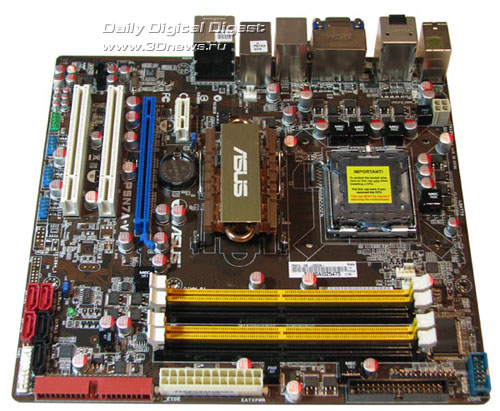

Плата ASUS P5N7A-VM

Дизайн платы не имеет существенных недочетов, как впрочем, и интересных особенностей.

Рядом с процессорным разъемом установлен 4-контактный разъем CPU_FAN для соответствующего кулера.

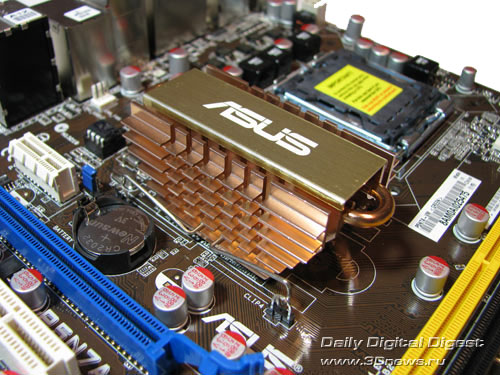

Вместе с ним установлен 3-контактный разъем PWR_FAN; еще один такой же разъем (CHA_FAN) расположен около чипсета. Он не используется, поскольку для охлаждения чипсета предусмотрен только радиатор:

Тепловая трубка предназначена исключительно для красоты

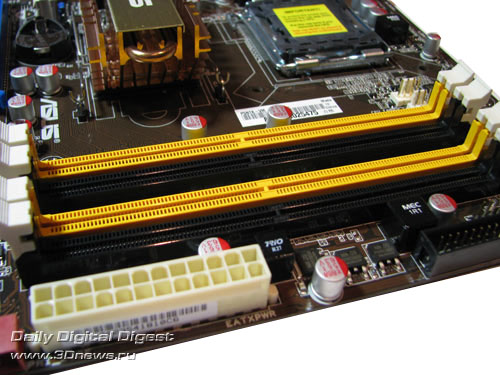

Рядом установлены четыре 240-контактных слота DIMM для модулей памяти DDR2; максимальный поддерживаемый объем равен 16 Гб.

Возможности расширения

На плате установлен один слот PCI Express x16, который предназначен для видеокарт.

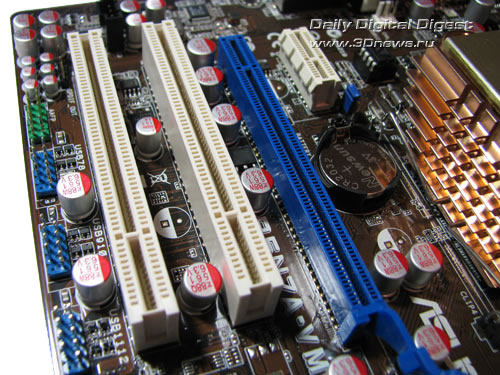

Кроме него на ASUS P5N7A-VM установлено еще два “обычных” PCI-слота, а также слот PCI Express x1. Благодаря чипсету GeForce 9300, плата поддерживает шесть каналов SerialATA II, с поддержкой RAID-массивов уровня 0, 1, 0+1, 5.

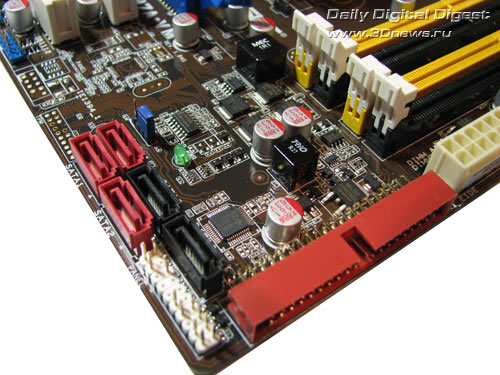

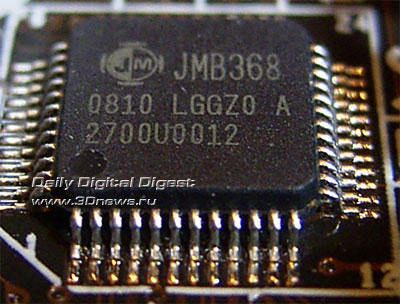

Причем пять соответствующих портов расположены в левом нижнем углу платы, а еще один выведен на заднюю панель. Тут же отметим, что поскольку чипсет не поддерживает интерфейс ParallelATA, инженерам пришлось установить дополнительный контроллер JMB368.

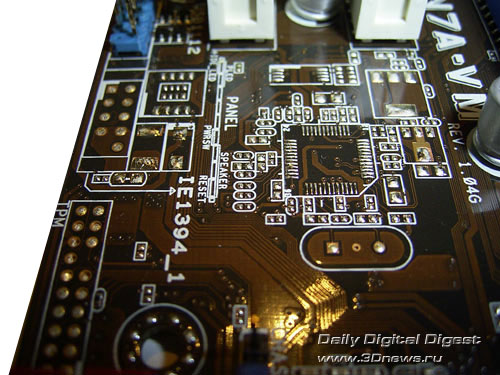

Далее - плата поддерживает 12 портов USB 2.0, из которых шесть расположены на задней панели, а еще шесть подключаются при помощи планок (нет в комплекте). Также дизайн PCB предусматривает поддержку последовательной шины FireWire, но на нашей плате соответствующий узел не установлен.

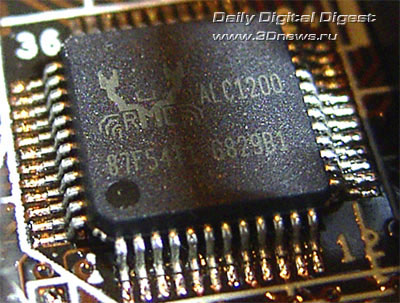

Плата ASUS P5N7A-VM имеет восьмиканальный звук High Definition Audio, а в качестве кодека используется чип RealTek ALC1200. Теперь - пара слов о сети: на плате установлен высокоскоростной сетевой контроллер RTL 8211CL (Gigabit Ethernet).

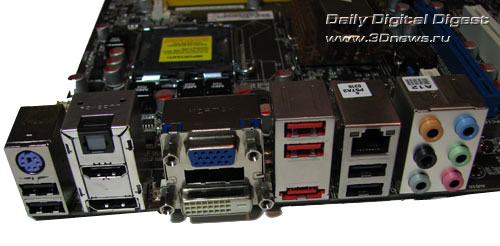

Задняя панель платы имеет следующую конфигурацию:

Начнем с того, что на панели отсутствуют устаревшие порты LPT и COM. Впрочем, плата поддерживает их при помощи внешних планок (нет в комплекте). Зато пользователь получает полный набор графических разъемов: VGA, DVI, HDMI и DisplayPort. Также отметим наличие одного порта SerialATA и оптического SP-DIF-выхода.

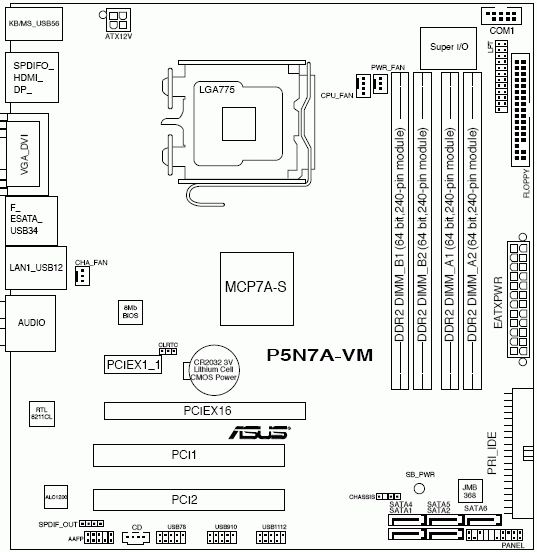

Традиционно, приведем общую схему платы:

На плате установлена только одна перемычка CLRTC (около батарейки), которая предназначена для сброса настроек BIOS.

Теперь поговорим о настройках BIOS.

BIOS

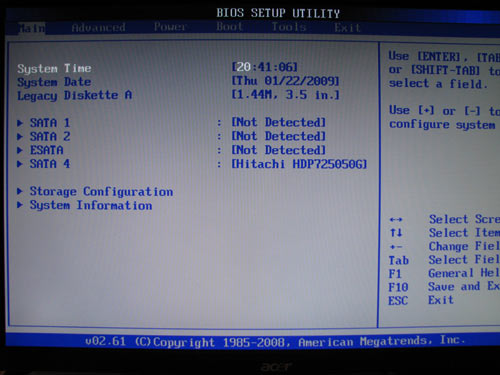

BIOS платы ASUS P5N7A-VM основан на версии AMI BIOS, а его объем равен 8 Мбит.

Плата позволяет пользователю изменить следующие настройки памяти:

Выбор частоты памяти осуществляется как произвольно, так и в зависимости от частоты FSB. Для этого используются режимы Linked и Unlinked:

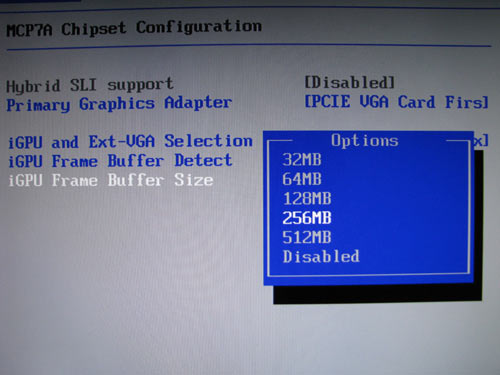

Также пользователь может регулировать объем памяти, который выделяется на нужды встроенной графики.

Теперь рассмотрим раздел, посвященный системному мониторингу.

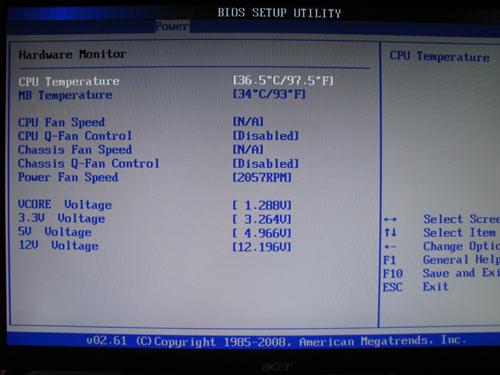

Плата отображает текущие значения температуры процессора и системы, скорости вращения трех вентиляторов, а также напряжения. Кроме того, процессорный кулер и кулер, подключенный к CHA_FAN, могут изменять скорости вращения в зависимости от температур, с помощью функции Q-Fan 2:

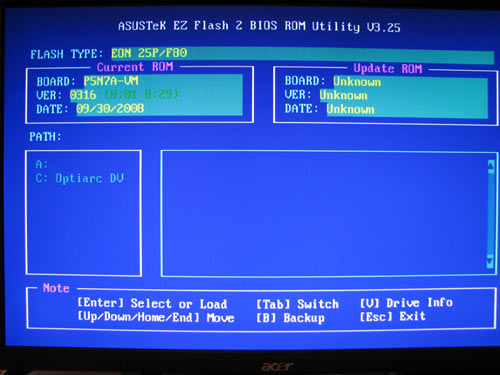

Также отметим наличие встроенной утилиты обновления BIOS - EZ Flash 2

и поддержку технологии ASUS Express Gate. Насчет последней отметим, что плата P5N7A-VM поддерживает версию Lite, которая требует первоначальной установки на жесткий диск. Тут же отметим, что в официальных спецификациях платы заявлена поддержка технологии OC Profile, но текущая версия BIOS ее не поддерживает. Возможно, поддержка профилей BIOS появится в будущих версиях прошивки.

Разгон и стабильность

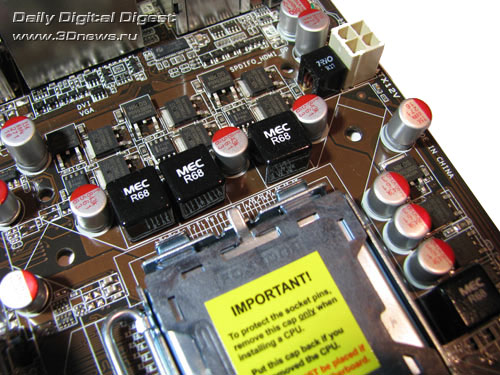

Прежде чем переходить к разгону, рассмотрим преобразователь питания. Он имеет 4-фазную схему, в которой установлено три конденсатора емкостью 270 мкФ и 8 конденсаторов - емкостью 560 мкФ.

Функции разгона находятся в разделе “JumperFree Menu”.

Функции разгона:

Плата	ASUS P5N7A-VM
Изменение множителя CPU	+
Изменение FSB	от 133 МГц до 600 МГц (1 МГц)
Изменение Vcore	от 0,85 В до 1,55 В (0,00625 В)
Изменение Vdd	от +0,05 В до +0,15 В (0,05 В)
Изменение Vmem	от 1,85 В до 2,24375 В (0,00625 В)
Изменение частоты GPU	от 450 МГц до 999 МГц (1 МГц)
Изменение частоты шейдеров	от 1000 МГц до 2000 МГц (1 МГц)

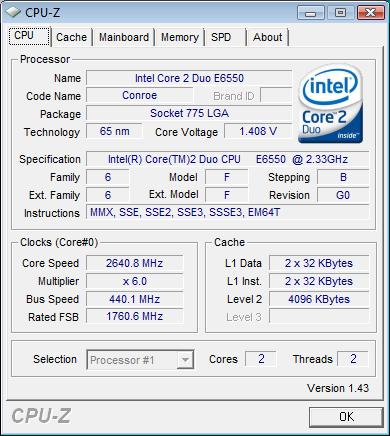

Итоговый результат: стабильная частота FSB = 440 МГц.

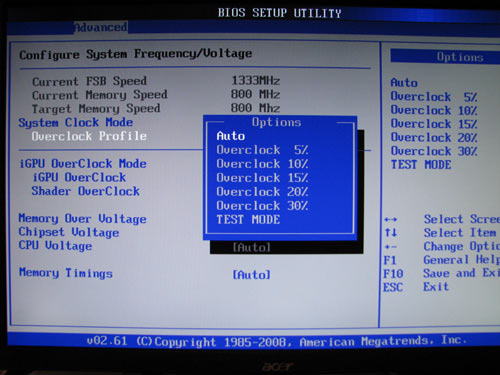

Начинающие оверклокеры могут воспользоваться функцией “Overclock Profile”.

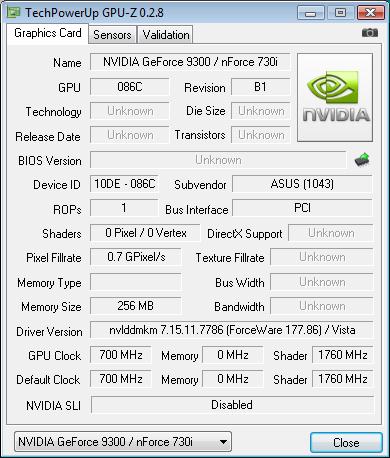

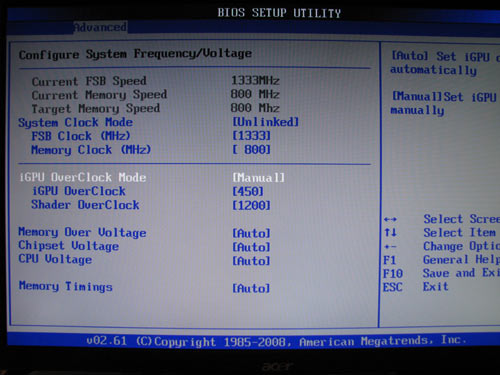

Теперь посмотрим на потенциал разгона встроенного графического ядра. Он оказался на удивление высоким: 700 МГц по ядру и 1760 МГц для шейдерных блоков.

Напомним, что штатные частоты графической части чипсета NVIDIA GeForce 9300 равны 450 МГц и 1200 МГц соответственно.

Производительность

При определении стартовой частоты FSB оказалось, что плата устанавливает ее с небольшим завышением.

В тестовой системе было использовано следующее оборудование:

Тестовое оборудование

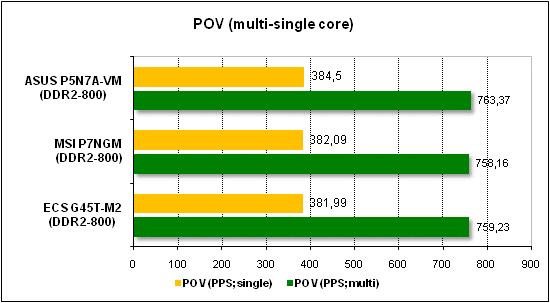

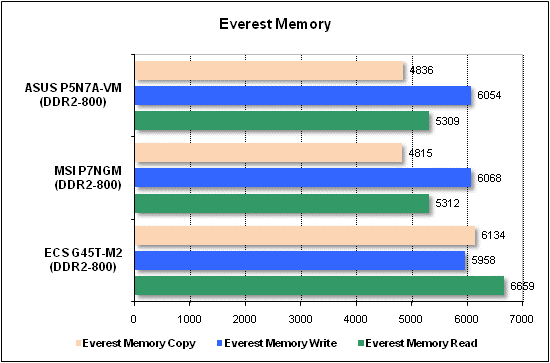

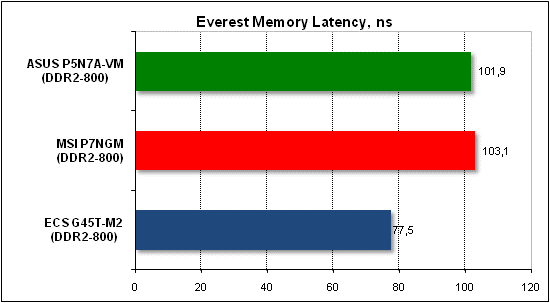

Мы сравнили производительность платы ASUS P5N7A-VM с платами MSI P7NGM на GeForce 9300 и Elitegroup G45T-M2 на Intel G45.

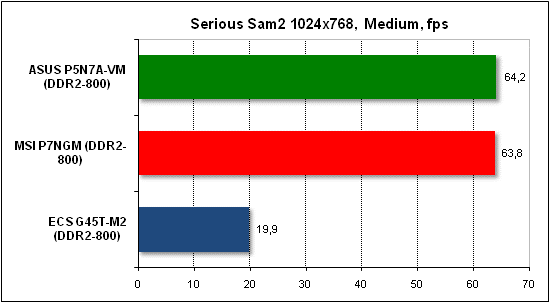

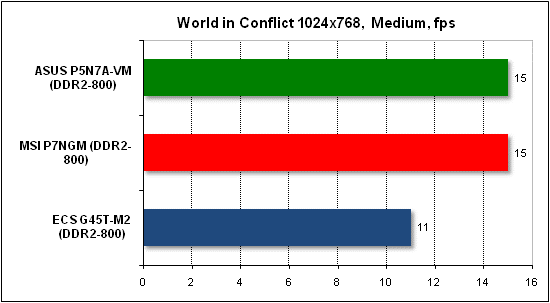

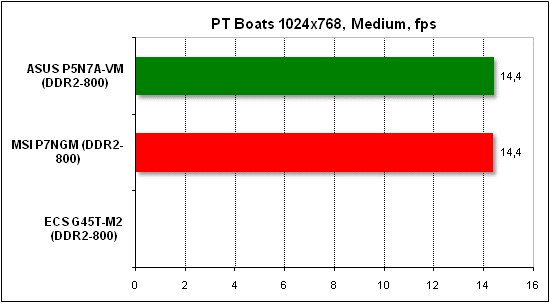

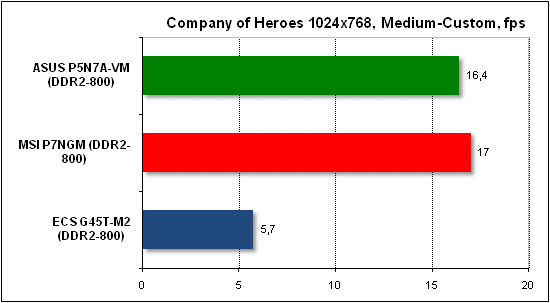

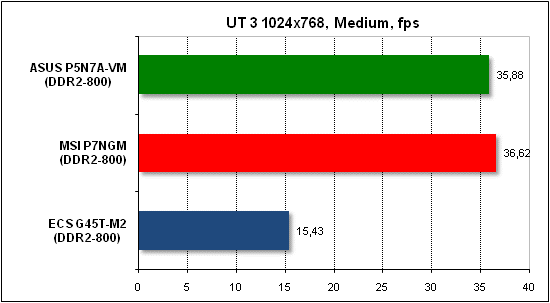

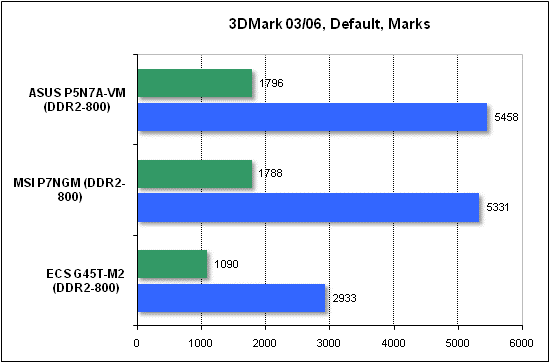

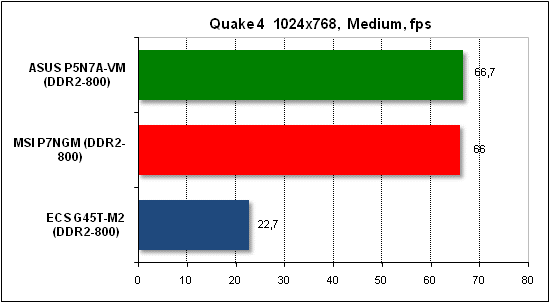

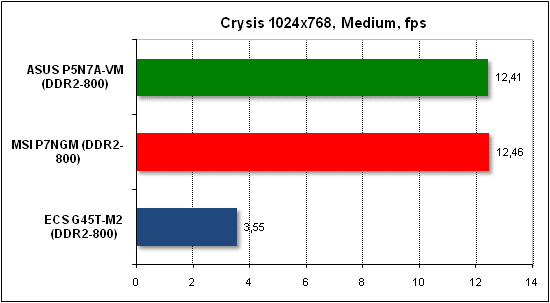

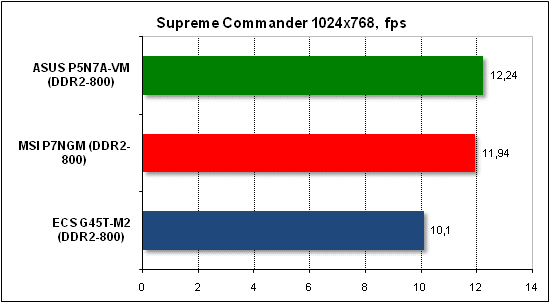

Теперь - тесты игровых программ.

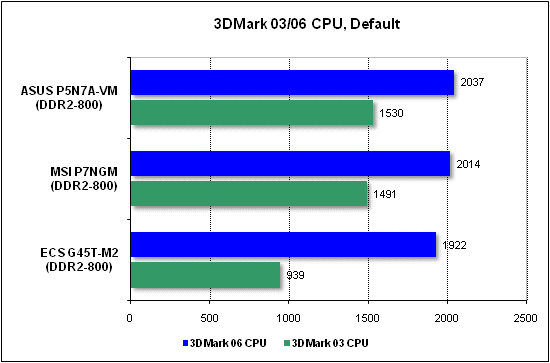

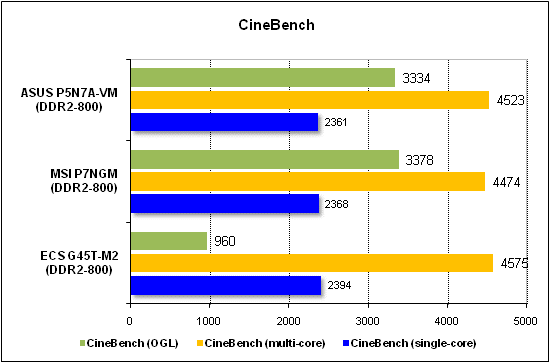

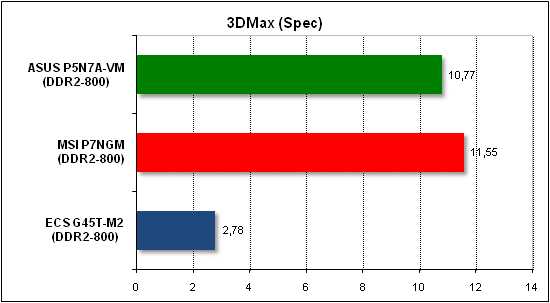

Тесты прикладного ПО.

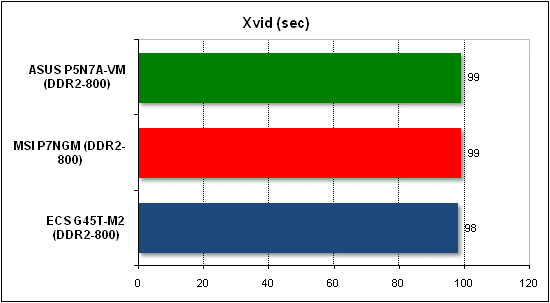

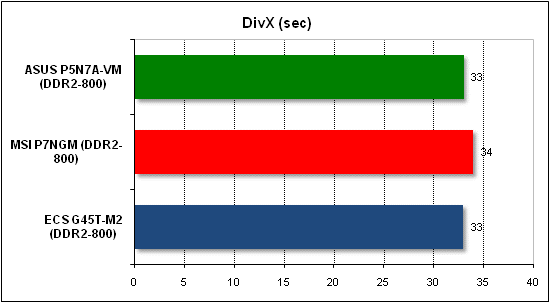

Кодирование видео (DivX, Xvid) измерялось в секундах, т.е. меньше - это лучше.

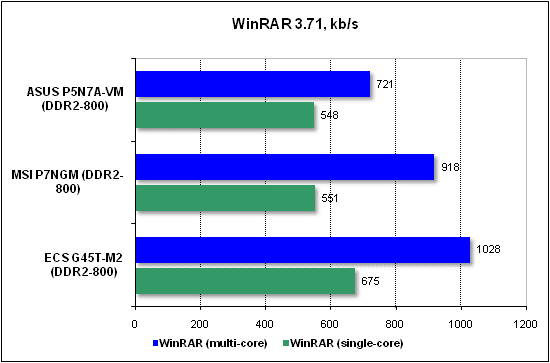

Сжатие данных (WinRAR) измерялось в кб/с, т.е. больше - это лучше.

Выводы

Итак, мы имеем одну из самых лучших материнских плат на самом лучшем интегрированном чипсете для платформы Intel. Но можно ли назвать ASUS P5N7A-VM самой лучшей? Пока нет, поскольку мы не протестировали еще ряд продуктов на NVIDIA GeForce 9300. Однако все предпосылки для получения этого звания у платы есть. Если бы комплектация была чуть лучше, цена чуть ниже, а на самой плате был установлен контроллер FireWire, мы без колебаний объявили бы P5N7A-VM лучшей интегрированной платой для процессоров Intel.

Заключение

Плюсы:

• отличная стабильность и производительность;
• наличие слота PEG и поддержка технологии HybridSLI;
• поддержка SerialATA II (шесть каналов; RAID);
• поддержка ParallelATA (один канал);
• гигабитный сетевой контроллер и 8-канальный звук High Definition Audio;
• поддержка последовательной шины USB (12 портов);
• широкий набор фирменных технологий ASUS (PC Probe II, EZ Flash 2, CrashFree BIOS 3, MyLogo 2, Q-Fan и проч.);
• поддержка технологии ASUS Express Gate Lite;
• наличие всех видеовыходов: VGA, DVI, HDMI и DisplayPort.

Минусы:

• не обнаружено.

Особенности платы:

• средний потенциал разгона (FSB = 440 МГц);
• отличный потенциал разгона встроенной графики.
