Обзор материнской платы для рабочих станций ASUS P5E64 WS Evolution

Раздел: Обзоры, Тесты плат ASUS
Оригинал статьи: Не играми едиными. Обзор материнской платы для рабочих станций ASUS P5E64 WS Evolution
Источник: www.ferra.ru | Автор: Алексей Бессараб


Современные мат. платы рекомендует



Серверный рынок как таковой в значительной степени отличается от настольного: для мощных серверов необходимы оборудование на базе специализированных чипсетов и процессоров плюс надёжное питание и RAID-массивы на базе SCSI-винчестеров. Но для рабочих станций достаточно решения на основе обычного набора системной логики и соответствующего CPU. Как раз с одним из таких решений мы вас и познакомим.

Серверный рынок как таковой в значительной степени отличается от настольного. Он инертен и консервативен. Производителям выйти на него не так легко, а восстановить подпорченную репутацию ещё сложнее. Мощные серверы требуют специально разработанных чипсетов, причём стоимость решений на их базе фантастическая, впрочем, как и самих серверных процессоров. Добавим сюда требования к надёжности питания и дисковой подсистеме на базе RAID-массивов из SCSI-накопителей – и становится понятно, что собрать подобную систему не так легко, а цена её будет достаточно высока. Но для малых серверов и рабочих станций вполне возможно использование не узкоспециализированных продуктов, а обычных настольных компонентов. Причём постройка рабочей станции под силу сборщику стандартных ПК или даже пользователю, разбирающемуся в «железе».

Большинство людей представляют себе рабочую станцию, состоящую из материнской платы на базе топового чипсета, одного высокопроизводительного многоядерного процессора, профессиональной видеокарты, достаточного объёма памяти и RAID-массива из пары накопителей с интерфейсом SATA. Всё это в обязательном порядке должно быть установлено в качественный корпус с не менее качественным блоком питания. Данное убеждение отчасти верно, а отчасти – нет. Так, для определённого круга задач тот или иной компонент подбирается ещё во время проектировки станции с таким условием, чтобы производительность и возможности соответствовали поставленным критериям. В любом случае, качественные корпус и БП обязаны стоять на первом месте – ведь от этого зависят температурный режим системы и её бесперебойное функционирование. Для постройки сервера начального уровня или графической станции действительно подойдут производительный CPU и плата на высокоуровневом чипсете. Для этого достаточно купить любое high-end-решение либо же специально предназначенный для этого продукт. Например, плату P5E64 WS Evolution от компании .

ASUS P5E64 WS Evolution

P5E64 WS Evolution

Судя по официальной информации, платы, изначально рассчитанные на рабочие станции, компания стала производить с выходом набора системной логики Intel 975X. Установка дополнительного хаба, поддерживающего шину PCI-X, позволила выпустить workstation-продукт, совместимый с обширным парком профессионального оборудования, что немаловажно для корпоративного рынка. Также было выпущено аналогичное решение, но уже с четырьмя разъёмами PCI Express x16 для установки более современного оборудования, например – четырёх видеокарт, благодаря которым можно было бы создать 8-мониторную систему. В настоящий момент компания придерживается этих двух направлений, выпуская материнские платы как с возможностью установки плат расширения с интерфейсом PCI-X, так и с четырьмя разъёмами PCI-E x16.

Технические характеристики платы

Производитель

Модель

P5E64 WS Evolution

Поддержка процессоров

Модификация разъёма для процессора (Socket)

LGA775

Поддерживаемые модели процессоров

INTEL 45nm Yorkfield и Wolfdale, Core 2 Quad, Core 2 Extreme, Core 2 Duo, Pentium Dual-Core (E), Pentium Extreme Edition, Pentium D, Pentium 4, Celeron Dual Core, Celeron

Чипсет

Intel X48

Максимальная частота фронтальной шины (FSB), МГц

1600/1333/1066/800

Поддерживаемая память

Тип памяти

DDR3

Диапазон частот памяти, МГц

2000*/1800*/1600/1333/1066/800

Количество слотов памяти

4

Поддержка двухканального режима работы (в случае установки двух модулей)

+

Минимальное количество модулей для старта

1

Максимальный объём модулей, ГБ

2

Максимальный объём поддерживаемой памяти, ГБ

8

Поддержка регистровых модулей памяти (Registered)

Поддержка модулей памяти с контролем чётности (ECC)

Чипсет

Модификация чипсета

Intel X48

Чип северного моста (номинал)

X48

Чип южного моста (номинал)

ICH9R

Чип PCI Express моста (номинал)

Поддерживаемые слоты расширения

Общее количество

6

PCI-Express x16

4 (2х PCI-E 2.0 x16 + 2x PCI-E x4)

PCI-Express x8

PCI-Express x4

1

PCI-Express x1

PCI

2

Порты ввода-вывода

USB

12 = (6x на панели + 6х на плате)

Версия USB

2.0

COM-порты

1x на плате

LPT-порты

PS/2-порты

1х на панели (для клавиатуры)

FireWire (IEEE 1394) порты

2 = (1x на панели + 1х на плате)

Game-порт (MIDI)

Дополнительно

Trusted Platform Module

+

Дисковые контроллеры

Контроллер дисководов

+

Количество HDD-контроллеров

2

Первый контроллер

Встроен в южный мост

Количество линий UDMA 133 на первом контроллере

Количество линий SATA на первом контроллере

6x SATA II (3 Гб/с)

Возможность формирования RAID-массивов на уровне BIOS в первом контроллере

+

Уровни RAID

0, 1, 5, 10

Второй контроллер

Marvell 88SE6145

Количество линий UDMA 133 на втором контроллере

1 линия на 2 устройства

Количество линий SATA на втором контроллере

2x SATA II (3 Гб/с)

Возможность формирования RAID-массивов на уровне BIOS на втором контроллере

+

Уровни RAID

0, 1, JBOD

Количество линий eSATA на втором контроллере

2х eSATA

Суммарное количество устройств, которое можно подключить к контроллерам

12

Встроенная звуковая система

Наличие

+

Базируется на чипе

ADI AD1988B

Количество выходных каналов

8 (7.1)

Микрофонный вход

+

Линейный вход

+

Цифровой коаксиальный выход

+

Цифровой коаксиальный вход

Цифровой оптический выход

+

Цифровой оптический вход

Количество разъёмов mini-jack на фронтальной панели

6

Разъём на плате для подключения СD-ROM (CD_IN)

+

Разъём на плате для подключения дополнительных устройств (AUX_IN)

Разъёмы на плате для подключения фронтальной панели

+

Питание материнской платы

Основной разъём ATX

ATX 24-pin

Дополнительный разъём на 4/6/8 контактов

–/–/+

Сложность блока стабилизации питания процессора

Высокая (8-фазная схема питания)

Система охлаждения

Количество выходов под кулеры

6

Тип выходов под кулеры

1х – четырёхконтактный
5x – трёхконтактных

Охлаждение северного моста

Пассивное с использованием тепловой трубки

Охлаждение южного моста

Пассивное с использованием тепловой трубки

Охлаждение PCI-E-моста

Пассивное с использованием тепловой трубки

Охлаждение модулей стабилизатора напряжений

Пассивное с использованием тепловой трубки

Сетевые адаптеры

Сетевой адаптер 1

Ethernet 802.3 10/100/1000

Чип

Marvell 88E8056 (PCI-E)

Возможность включения компьютера по сети (Wake On Lan)

+

Сетевой адаптер 2

Ethernet 802.3 10/100/1000

Чип

Marvell 88E8001 (PCI)

Возможность включения компьютера по сети (Wake On Lan)

+

Комплект поставки

Материнская плата P5E64 WS Evolution поставляется в коробке с отличным от настольных собратьев дизайном. Если ранее на упаковке workstation-продуктов изображались упорно думающие и работающие люди, то теперь их место занял свод готического собора с добавлением через графический редактор элементов модерна. На откидной крышке указаны все поддерживаемые платой технологии и возможности, среди которых давно известный «энергетический процессор» EPU и недавно появившаяся технология энергосбережения HE95 (High Efficiency 95%), способная сохранять более 95% энергии при небольшой загрузке и более 90% в режиме полной загрузки системы.

Упаковка ASUS P5E64WS Evolution 1

Упаковка ASUS P5E64WS Evolution 2

Упаковка P5N-T Deluxe

Комплект поставки полностью соответствует позиционированию платы, при этом ничего лишнего и всё в достаточном количестве.

Комплект поставки 1

Комплект поставки

Комплект поставки

  • Документация:
    • P5E64 WS Evolution User Guide
  • Шлейфы и переходники:
    • Восемь кабелей SATA
    • Два переходника SATA Power на два устройства
    • Шлейф IDE
    • Шлейф Floppy
    • Планка с двумя разъёмами USB и одним FireWire
    • Планка с COM-портом
  • Дополнительно:
    • Набор коннекторов Q-Connector
    • Модуль G.P. Diagnosis card (опционально)
    • I/O Shield
  • Диски:
    • DVD-диск с драйверами и дополнительным ПО

Планка с COM-портом

Планка с COM-портом

Отметим наличие планки с COM-портом, которую уже практически не встретишь, и диагностический модуль G.P. Diagnosis card (поставляется опционально), представляющий собой небольшую платку с кнопками Power и Reset, а также с парой семисегментных LED-индикаторов. Вставляется модуль в специальный разъём TPM на материнской плате и является, по сути, обычным POST-индикатором, знакомым ещё по продукции компании EPoX и многих других.

Осматриваем плату

Материнская плата P5E64 WS Evolution, выполненная на базе связки X48 + ICH9R, рассчитана на установку процессоров LGA775 семейства Core 2 и его производных, а также некоторых старых CPU с системной шиной от 800 до 1600 МГц. Из поддерживаемой памяти заявлен стандарт DDR3, а частота модулей, на которую они рассчитаны, может составлять 800-1600 МГц или 1800 МГц в режиме оверклокинга. В любом случае максимальный объём памяти равен 8 ГБ.

Внешне плата выполнена просто на отлично: чёрный текстолит с доминирующей синей гаммой разъёмов и… системы охлаждения, что выглядит как-то даже непривычно. Обычно некоторые платы , несмотря на их уровень, напоминали скорее поделки местного умельца, чем полёт дизайнерской мысли.

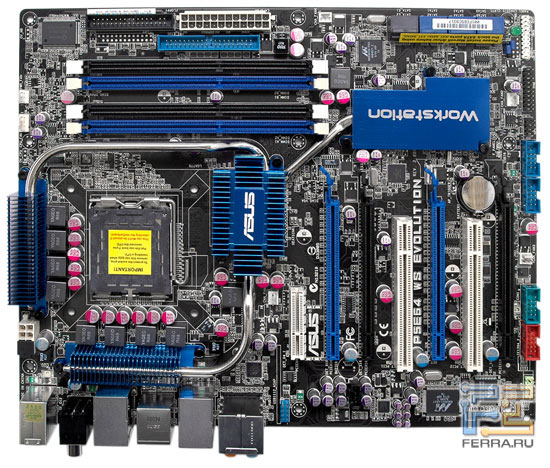

ASUS P5E64 WS Evolution
Оригинальный файл

P5E64 WS Evolution

Что касается разводки платы и расположения элементов, то в отличие от эстетической стороны P5E64 WS Evolution всё же имеет некоторые огрехи в дизайне PCB. Так, если близкое расположение разъёмов DIMM к первому слоту PCI-E x16 не столь критично в связи с нечастой заменой модулей памяти, то размещение разъёма IDE перед основным разъёмом питания не позволит аккуратно протянуть шлейф параллельного интерфейса. В остальном всё более-менее продуманно.

Разъём питания, слоты DIMM, разъёмы IDE и FDD

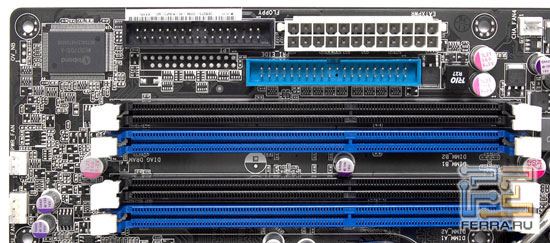

Разъём питания, слоты DIMM, разъёмы IDE и FDD

Подсистема питания процессора выполнена по 8-канальной схеме, в активе которой полимерные конденсаторы и дроссели закрытого типа. Такие же элементы используются во всех остальных цепях платы. В качестве контроллера питания используется упомянутый выше EPU, способный отключать четыре фазы при малой нагрузке на процессор, тем самым он позволяет экономить электроэнергию. И хотя экономия при использовании подобных технологий не столь существенна, в рамках предприятия или мирового масштаба результат станет куда более значимым, чем в домашних условиях.

Подсистема питания процессора и система охлаждения платы

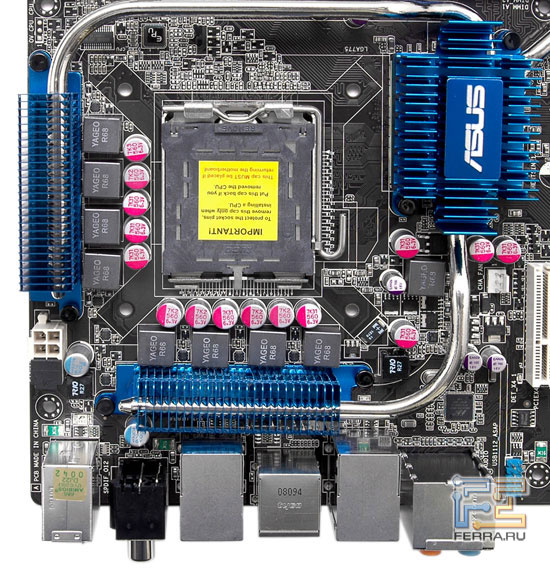

Подсистема питания процессора и система охлаждения платы

Система охлаждения выполнена из анодированных алюминиевых радиаторов на силовых элементах и северном мосте, а также общего теплосъёмника на чипе ICH9R и свитче PCI-E, соединённых между собой тепловыми трубками. Кроме того, плата P5E64 WS Evolution, как и все высокоуровневые решения , обладает ещё одной системой охлаждения – Stack Cool 2, в основе которой специальный металлизированный слой на обратной стороне платы, позволяющий распределить тепловую нагрузку и отводить тепло.

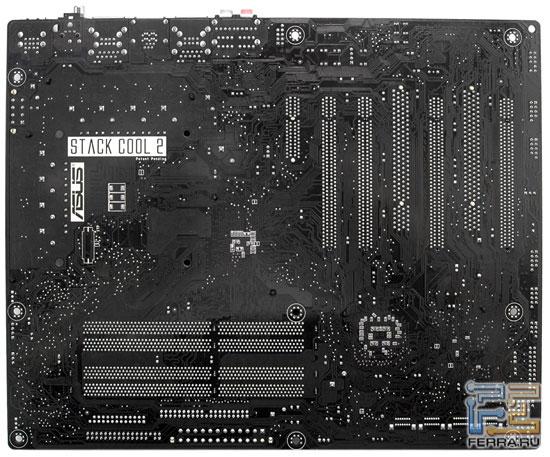

Обратная сторона платы

Обратная сторона платы

Количество коннекторов для подключения вентиляторов равно шести, один из них, 4-контактный, рассчитан на подключение процессорного вентилятора.

Радиатор на южном мосте и чипе-коммутаторе, разъёмы SATA, гребёнки TPM и FrontPanel

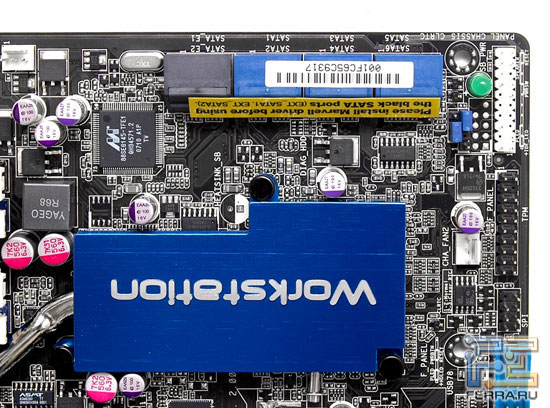

Радиатор на южном мосте и чипе-коммутаторе, разъёмы SATA, гребёнки TPM и FrontPanel

Благодаря южному мосту пользователям доступны шесть каналов SATA II с возможностью организации RAID-массивов уровней 0, 1, 0+1 и 5. Ещё два канала SATA II с такими же возможностями, два eSATA и один IDE реализованы внешним контроллером Marvell 88SE6145. Все SATA-порты развёрнуты на 90° относительно платы.

Разъёмы SATA

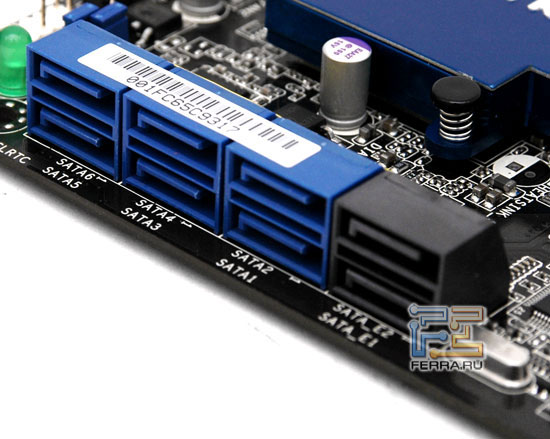

Разъёмы SATA

Сеть основана на одном гигабитном контроллере Marvell 88E8056, установленном на шине PCI-E, и ещё на одном – Marvell 88E8001, но уже расположенном на обычной шине PCI. Звуковая подсистема выполнена на базе HD-аудиокодека ADI AD1988B – компания установила этот чип не на одну модель материнских плат.

На задней панели присутствуют один порт PS/2, оптический и коаксиальный S/PDIF, шесть USB (ещё шесть на самой плате), два eSATA, один из двух портов FireWire, два RJ45 и шесть аудиоразъёмов.

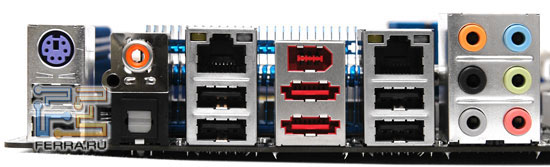

Задняя панель платы ASUS P5E64 WS Evolution

Задняя панель платы P5E64 WS Evolution

Для расширения функциональности на плате кроме двух разъёмов PCI Express x16 (синего цвета), поддерживающих шину PCI Express 2.0, присутствуют еще два, работающих в режиме x1 или x4 (PCI-E 1.1). Кроме того, есть ещё один разъём PCI-E x4 и два PCI. Этого будет вполне достаточно для создания «напичканной» профессиональной рабочей станции.

Слоты расширения

Слоты расширения

Если возможности дисковой системы по той или иной причине не удовлетворят, можно установить плату расширения с SAS- или SCSI-контроллером. Кстати, P5E64 WS Evolution полностью поддерживает контроллеры SASsaby. Правда, в свободной продаже они не встречаются.

BIOS

Несмотря на то что плата P5E64 WS Evolution предназначена в первую очередь для постройки рабочих станций и серверов начального уровня, возможности её BIOS Setup аналогичны настольным моделям тайваньского производителя. Оверклокерам доступна возможность повышать FSB до 800 МГц с шагом 1 МГц, можно поднимать напряжение питания на процессоре до 1,7 В, на системной шине – до 1,5 В, памяти – до 2,78 В. Имеется такой параметр, как Clock Over-Charging, благодаря которому можно повысить стабильность шины FSB при её разгоне. Есть параметры GTL для процессора и чипсета, призванные снизит просадку напряжения при сильной нагрузке на систему. И, конечно же, широкие настройки таймингов памяти.

Модель

P5E64 WS Evolution

BIOS

Тип BIOS

AMI

Возможность старта материнской платы при повреждении BIOS

Мониторинг и управление системами охлаждения

Количество контролируемых линий питания

4

Количество контролируемых линий системы охлаждения (температура)

2

Количество контролируемых линий системы охлаждения (обороты кулеров)

7

Система зависимости оборотов кулеров от температуры

+

Возможность выключения системы при перегреве

Сигнализация при перегреве

Сигнализация при отказе кулеров

Дополнительно

Возможности разгона

Изменение множителя процессора (функционирует ли реально)

Есть, функционирует только на процессорах с разблокированным множителем

Изменение частот (указывается, в каких пределах и с каким шагом)

Фронтальная шина

От 200 до 800 МГц с шагом 1 МГц

Частоты шин

PCI Express: от 100 до 180 МГц с шагом 1 МГц

Частота памяти (при использовании тестовых модулей)

533/639/667/709/800/852/887/1066 МГц

Изменение уровней питания (указывается, в каких пределах и с каким шагом)

На центральный процессор

От 0,85000 до 1,7 В с шагом 0,00625 В

На шину FSB, PCI-Express или другие

FSB Term.: от 1,20 до 1,50 В с шагом 0,02 В
PLL: от 1,50 до 2,78 В с шагом 0,02 В

На модули памяти

От 1,50 до 2,78 В с шагом 0,02 В

На NorthBridge (северный мост)

От 1,25 до 2,21 В с шагом 0,02 В

На SouthBridge (южный мост)

От 1,05 до 1,2 В с шагом 0,15 В

Количество изменяемых временных задержек памяти

20

Перечисление изменяемых временных задержек памяти

CAS, RAS to CAS, RAS Precharge, RAS Activate to Precharge, RAS to RAS, REF Cycle Time, Write Rec. Time, Read to PRE Time, READ to WRITE Delay(S/D), WRITE to READ Delay(S), WRITE to READ Delay(D), READ to READ Delay(S), READ to READ Delay(D), WRITE to WRITE Delay(S), WRITE to WRITE Delay(D), WRITE to PRE Delay, READ to PRE Delay, PRE to PRE Delay, ALL PRE to ACT Delay, ALL PRE to REF Delay

Возможность динамического разгона

Тестирование

Тестовый стенд имел следующую конфигурацию.

  • Процессор:
    • Intel Core 2 Quad Q6600 (2,4 ГГц)
  • Оперативная память:
    • Kingston KHX11000D3ULK2/2G (2х1GB DDR3-1333)
  • Видеокарта:
    • ATI Radeon X1800XTX 256 MB PCI-Express
  • Жёсткий диск:
    • Hitachi Deskstar 7K80 HDS7280 (80 GB 7200 rpm SATA II)
  • Блок питания:
    • FSP FX700-GLN (700 Вт)

С методикой тестирования можно познакомиться в этом материале. В качестве оппонента была выбрана плата ASUS P5E3 Premium/WiFi-AP @n Edition, участвовавшая в недавнем тестировании решений на базе Intel X48.

Результаты

PCMark'05, чтение памяти

PCMark'05, запись памяти

PCMark'05, копирование памяти

PCMark'05, латентность памяти

PCMark'05, тест жёсткого диска

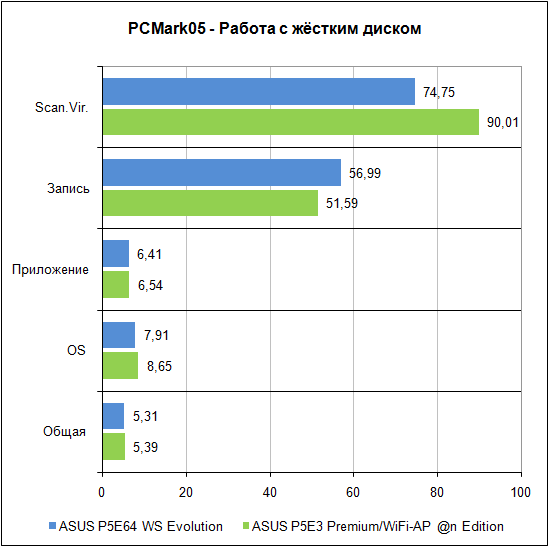

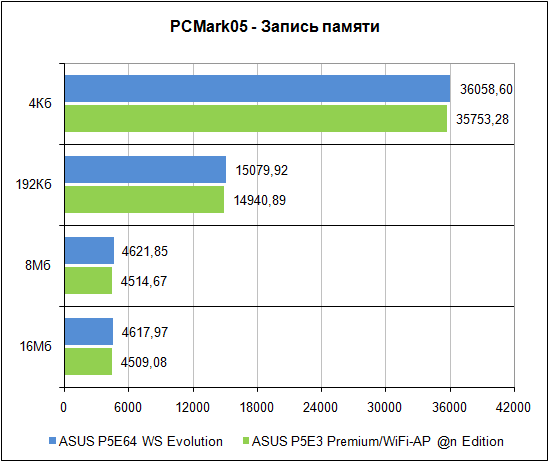

Тестирование в PCMark'05

Тестирование в PCMark’05

В синтетическом пакете PCMark’05 плата P5E64 WS Evolution в тестах памяти и – незначительно – CPU смогла показать лучший результат, хотя в тесте HDD отстала от своего оппонента.

3DMark'06, тест процессора

Тестирование в Futuremark 3DMark'06

Тестирование в Futuremark 3DMark’06

Как в CPU-тесте, так и в общем зачёте пакета 3DMark’06 workstation-продукт демонстрирует своё превосходство.

В следующих тестах материнские платы показывают чистую производительность связки чипсет-память-процессор, так как при низком разрешении в старых играх видеокарта не сильно влияет на результат.

«Half-Life 2»

«Doom 3»

«Serious Sam 1.07»

Тестирование в игровых приложениях

В «Half-Life 2» плата, рассчитанная в первую очередь на профессиональное использование, опять лидирует, но в остальных – «Doom 3» и «Serious Sam» – значительно уступает.

Выводы

На примере рассмотренной материнской платы компания в очередной раз доказала, что способна выпускать качественные и функциональные продукты. Выполненная в одной цветовой гамме, P5E64 WS Evolution выглядит куда презентабельней, чем стандартные и геймерские модели. При этом серьёзный подход к эстетической стороне продукта, предназначенного для корпоративного рынка, кажется несколько лишним на первый взгляд. Но, несмотря на позиционирование платы, она подойдёт не только для сборки рабочей станции, но и для обычного высокопроизводительного домашнего компьютера. Также не стоит забывать об энтузиастах и оверклокерах, для которых модель P5E64 WS Evolution с её возможностями BIOS Setup станет неплохим инструментом в покорении очередных мировых рекордов.

Но при всём хорошем обязательно будет что-то плохое – и это, как правило, цена. На данный момент минимальная стоимость P5E64 WS Evolution в российской рознице – около 345 долларов. Добавим сюда модули памяти DDR3 и в итоге получим достаточно дорогую конфигурацию, но в отличие от той же P5E3 Premium/WiFi-AP @n Edition можно будет сэкономить примерно $55, хотя и лишиться модуля Wi-Fi. Для корпоративного рынка цена уже отходит на задний план, в первую очередь ценятся качество и надёжность. А учитывая поддержку энергосберегающих технологий, P5E64 WS Evolution так и просится именно в профессиональные рабочие станции крупной организации, где экономия энергии проявится должным образом.
